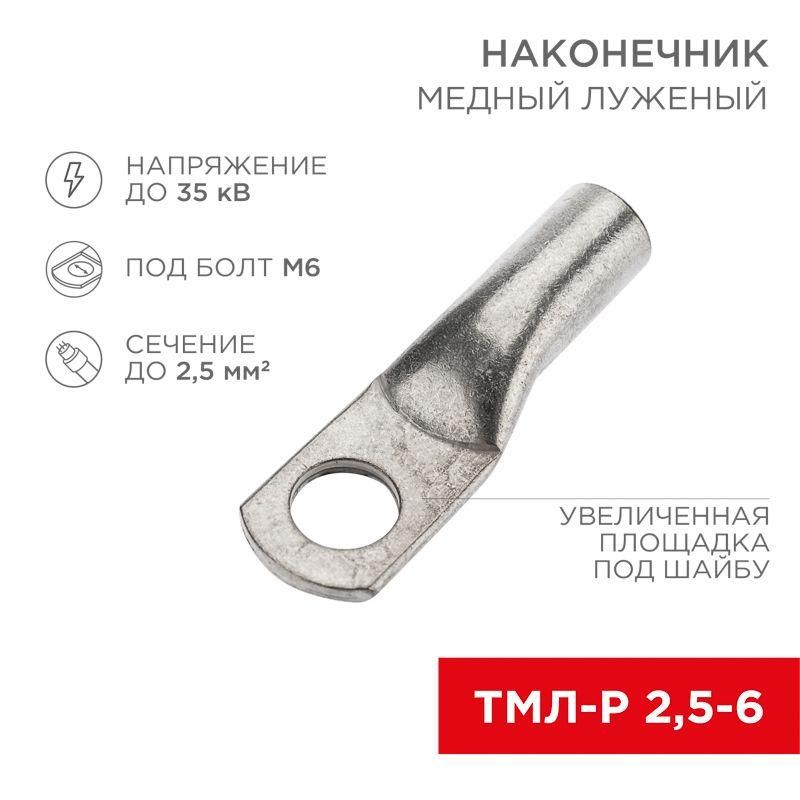

Наконечник медный луженый ТМЛ-Р 2,5–6 (2,5мм² - Ø6мм) (в упак. 100 шт.) | 07-5302-6 Rexant MEET

Наконечник медный луженый ТМЛ-Р 2,5–6 (2,5 мм2 - Ø6 мм) от REXANT - это надёжный элемент для оконцевания медных и алюминиевых проводов сечением 2,5 мм2 через опрессовку, обеспечивая прочное и долговечное болтовое соединение с шинами или оборудованием.

Назначение и область применения

Наконечник медный луженый ТМЛ-Р 2,5–6 используется для подготовки концов проводов к болтовому соединению. Применяется там, где требуется надёжный электрический контакт и защита от окисления - например, в распределительных щитах, на клеммах автоматических выключателей, контакторов, трансформаторов и других устройствах. Подходит для работы с проводами класса 2, в том числе многожильными.

Технические характеристики

• Поперечное сечение провода: 2,5 мм2
• Диаметр отверстия под болт: 6 мм
• Материал: медь высокой чистоты
• Покрытие: лужёное (оловянное)
• Форма контактной площадки: кольцевая
• Угол соединения: 180° - прямое расположение провода относительно болта
• Количество отверстий: одно
• Класс проводника: Класс 2 (гибкая многожильная жила)
• Способ монтажа: опрессовка специальным инструментом
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник медный луженый ТМЛ-Р 2,5–6 совместим с проводами сечением 2,5 мм2, имеющими гибкую многожильную жилу (Класс 2). Для установки необходим инструмент для опрессовки с матрицей, соответствующей размеру наконечника - обычно это клещи с насадкой для 2,5 мм2 и диаметром отверстия 6 мм. После опрессовки наконечник плотно фиксируется на жиле, а затем закрепляется болтом M6 в клемме оборудования. Убедитесь, что глубина запрессовки соответствует рекомендациям производителя инструмента - недостаточное или избыточное давление снижают надёжность соединения.

Безопасность и стандарты

Изделие соответствует требованиям к качеству медных наконечников, применяемых в электроустановках до 1000 В. Лужёное покрытие повышает безопасность эксплуатации, предотвращая образование оксидов на поверхности меди, которые могут вызывать перегрев и увеличение переходного сопротивления. Наконечник не содержит свинца и соответствует нормам RoHS по экологичности материалов.

Преимущества

• Лужёное покрытие защищает медь от коррозии и окисления даже во влажной среде
• Высокая электропроводность меди обеспечивает минимальные потери энергии
• Кольцевая форма контактной площадки равномерно распределяет нагрузку при затяжке болта
• Прямой угол (180°) позволяет легко вводить провод в клемму без изгиба
• Упаковка по 100 шт. удобна для массового монтажа и хранения

Ограничения применения

• Не предназначена для одножильных проводов большего сечения - возможен риск деформации или плохого контакта
• Не подходит для частых механических перемещений (например, в подвижных кабельных трассах)
• Запрещено использовать с алюминиевыми проводами без переходных наконечников - смешивание металлов может вызвать гальваническую коррозию
• Не следует применять в условиях постоянного воздействия открытого пламени или температур выше +105 C

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой
• Присоединение заземляющих проводников к шине PE
• Коммутация силовых цепей на станках, конвейерах, системах управления
• Монтаж в распределительных коробках промышленных объектов

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки наконечника - лишняя изоляция внутри ухудшает контакт
• Проверьте соответствие диаметра болта (M6) и отверстия в наконечнике - не используйте более крупные болты
• При работе с алюминиевыми проводами применяйте только наконечники с антикоррозийной пастой и соблюдайте правила соединения разнородных металлов
• Храните наконечник медный луженый ТМЛ-Р 2,5–6 в сухом месте - хотя лужение защищает от окисления, длительное воздействие влаги может снизить качество покрытия
• Артикулы 07-5302-6 и etm07-5302-6 - это один и тот же продукт от REXANT, различаются только форматы кодирования
