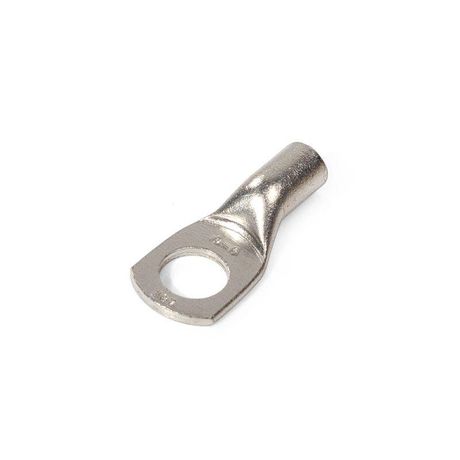

Наконечник кабельный ТМЛ-Р 4-5 медный луженый с обратным радиусом контактной площадки - 87472 КВТ

Наконечник кабельный ТМЛ-Р 4-5 от КВТ предназначен для надёжного оконцевания медных проводов сечением 4 мм2 методом опрессовки. Применяется в силовых цепях до 1 кВ, особенно там, где важна долговечность контакта и устойчивость к влаге - например, на щитах, станках и распределительных устройствах.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 4-5 используется для создания прочного и токопроводящего соединения между медным проводом и болтовым зажимом. Подходит для фиксации в клеммах автоматических выключателей, рубильников, контакторов и других коммутационных устройств. Часто применяется в промышленном оборудовании, системах управления, энергообъектах и на объектах с повышенными требованиями к надёжности контакта.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (класс защиты T2 - против коррозии во влажной среде)
• Форма контактной площадки: кольцевая с обратным радиусом - обеспечивает равномерное давление при затяжке
• Угол соединения: прямой
• Количество монтажных отверстий: одно
• Метрический размер резьбы: не предусмотрен - предназначена для крепления через болт/зажим
• Класс гибкости провода: совместим с жилами 1, 2 и 3 классов
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник кабельный ТМЛ-Р 4-5 требует опрессовки специальными матрицами. Для качественного соединения используйте гидравлические прессы КВТ с подходящими шестигранными матрицами - они созданы специально для этой серии. Убедитесь, что диаметр жилы соответствует сечению 4 мм2; перегрузка или недогрузка снижают надёжность контакта. Хвостовик имеет точно рассчитанную длину - он позволяет легко позиционировать наконечник в прессе без смещений.

Безопасность и стандарты

Изделие выполнено из меди марки М1, соответствует требованиям к материалам для электроустановок. Лужёное покрытие повышает устойчивость к окислению и коррозии в условиях повышенной влажности (климатическое исполнение Т2). Напряжение до 1 кВ допускает применение в сетях переменного и постоянного тока согласно ГОСТ Р 50030.5.2.

Преимущества

• Высокая теплопроводность меди гарантирует минимальные потери при передаче тока
• Лужёное покрытие защищает от окисления даже в агрессивной среде
• Обратный радиус контактной площадки предотвращает деформацию при затяжке болтом
• Стандартные размеры позволяют использовать один тип наконечника для нескольких классов гибкости жил
• Совместимость с прессами КВT исключает необходимость замены оборудования

Ограничения применения

• Не для алюминиевых проводов - только для медных
• Запрещается использование без опрессовки - просто вставлять в клемму нельзя
• Не рекомендовано для частых механических нагрузок или вибраций без дополнительной фixации
• Не предназначен для работы выше 1 кВ
• Отсутствие резьбы - требуется внешний крепёж (болт, гайка, зажим)

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Оконцовка проводов питания на станках с ЧПУ
• Соединение кабелей с клеммами частотных преобразователей
• Монтаж заземляющих проводников в промышленных установках
• Электрооборудование в помещениях с высокой влажностью (цеха, насосные станции)

Практические советы

• Перед опрессовкой удалите изоляцию на нужную глубину - чтобы хвостовик полностью вошёл в трубчатую часть наконечника
• Выбирайте матрицу именно для сечения 4 мм2 и типа ТМЛ-Р - неверный инструмент вызывает трещины или плохой контакт
• Проверьте плотность соединения после опрессовки: попробуйте слегка повернуть провод - если есть люфт, повторите операцию
• При работе в сыром помещении проверяйте состояние лужения каждые 6–12 месяцев - при появлении белого налёта замените наконечник
• Не используйте плоскогубцы вместо пресса - результат будет ненадёжным и опасным
