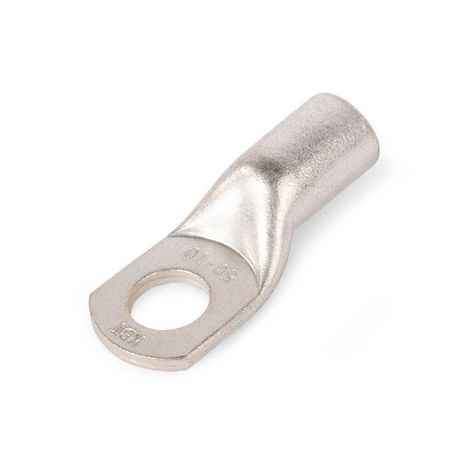

Наконечник кабельный ТМЛ-Р 50-10 медный луженый с обратным радиусом контактной площадки - 87452 КВТ

Наконечник кабельный ТМЛ-Р 50-10 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 50 мм2 методом опрессовки. Этот наконечник обеспечивает прочное и долговечное соединение в силовых цепях до 1 кВ, особенно там, где важна устойчивость к коррозии и точность монтажа.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 50-10 используется для оконцевания однопроволочных и многопроволочных медных жил, чтобы обеспечить надёжный контакт при подключении к болтовым зажимам, шинам или аппаратам. Подходит для установки на силовые кабели в распределительных щитах, трансформаторных подстанциях, промышленном оборудовании и системах автоматизации.

Технические характеристики

• Поперечное сечение кабеля: 50 мм2
• Материал: рафинированная медь марки М1
• Форма контактной площадки: кольцевая
• Угол соединения: прямолинейный
• Защитное покрытие: олово-висмутовое лужение (класс климатического исполнения Т2)
• Класс проводника: совместим с жилами 1, 2 и 3 классов гибкости
• Количество монтажных отверстий: 1
• Метрический размер резьбы: не имеет (для крепления через болт/шпильку)
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник кабельный ТМЛ-Р 50-10 рассчитан на опрессовку специальными матрицами с шестигранной формой - они обеспечивают равномерную деформацию и плотный контакт. Совместим с гидравлическими прессами КВТ. Для монтажа необходимо:

• Зачистить изоляцию кабеля на длину хвостовика наконечника
• Вставить жилу до упора - длина хвостовика гарантирует точное позиционирование
• Использовать только рекомендованную матрицу для сечения 50 мм2
• Не допускать перекоса при запрессовке - это снижает риск повреждения контакта

Безопасность и стандарты

Покрытие олово-висмутовым сплавом соответствует требованиям к климатическому исполнению Т2 - защищает от коррозии в условиях повышенной влажности и температурных колебаний. Наконечник кабельный ТМЛ-Р 50-10 не содержит свинца и соответствует экологическим нормам для промышленного оборудования. Работает в пределах рабочего напряжения до 1 кВ, что делает его безопасным для использования в большинстве средневольтных сетей.

Преимущества

• Высокая электропроводность благодаря материалу М1 - минимизирует потери энергии
• Лужёное покрытие препятствует окислению меди, продлевает срок службы контакта
• Обратный радиус контактной площадки снижает механическое напряжение при затяжке болта
• Точные размеры хвостовика позволяют легко контролировать глубину запрессовки
• Совместимость с прессами КВТ исключает необходимость замены инструмента

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - возможен электрохимический эффект
• Не использовать в условиях постоянного погружения в воду - хотя покрытие T2 устойчиво к влаге, он не является герметичным
• Не подходит для частых вибраций без дополнительной фиксации - контакт может ослабнуть
• Не применяется в цепях выше 1 кВ - требуется другой тип изоляции и конструкции

Примеры использования

• Подключение входных кабелей к главному рубильнику в распределительном щите
• Оконцевание фазных жил на шинах в трансформаторной подстанции
• Присоединение кабелей к выходным клеммам частотных преобразователей
• Монтаж заземляющих проводников в промышленных цехах

Практические советы

• Перед опрессовкой проверьте соответствие диаметра жилы и внутреннего канала наконечника - даже небольшая разница снижает качество контакта
• Используйте только оригинальные матрицы КВТ - другие могут давать неравномерную форму и слабый контакт
• После монтажа проверьте усилие затяжки болта - недостаточно затянутый контакт нагревается, слишком сильно - рискуете повредить резьбу
• При работе в агрессивной среде периодически осматривайте место соединения - лужение устойчиво, но не вечное
• Этот наконечник ТМЛ-Р 50-10 не требует пайки - опрессовка даёт более надёжное соединение, чем паяные участки
