Наконечник кабельный ТМЛ-У 240-12 (5 шт/упак) | 101406 КВТ

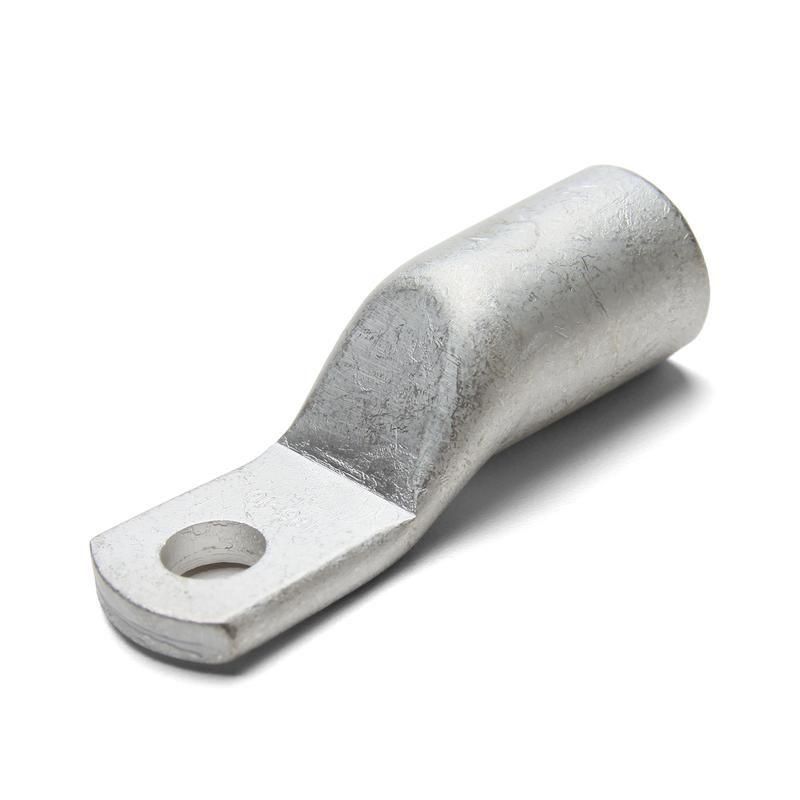

Наконечник кабельный ТМЛ-У 240-12 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 240 мм2 с помощью опрессовки и последующего подключения к клеммам блочных автоматических выключателей. Артикул 101406 соответствует требованиям к соединениям в силовых цепях до 1 кВ.

Назначение и область применения

Наконечник кабельный ТМЛ-У 240-12 используется для создания прочного и долговечного контакта между медным кабелем и клеммой автоматического выключателя. Применяется в распределительных устройствах, щитах управления, на входах оборудования с токами до 630 А. Подходит для промышленных объектов, энергообъектов, заводских линий и других систем, где требуется высокая надёжность соединений.

Технические характеристики

• Тип: ТМЛ-У - улучшенный наконечник с лужением
• Сечение кабеля: 240 мм2
• Материал: рафинированная медь марки М1 - высокая проводимость и механическая прочность
• Покрытие: олово-висмутовое лужение - защищает от окисления, повышает срок службы в условиях повышенной влажности
• Климатическое исполнение: Т2 - предназначено для работы в умеренно холодном и влажном климате
• Рабочее напряжение: до 1 кВ
• Ширина лопатки и диаметр отверстия: рассчитаны под стандартные винтовые клеммы блочных выключателей МССВ
• Маркировка: штампованный типоразмер и логотип КВТ - обеспечивает быстрый визуальный контроль при монтаже

Совместимость и монтаж

Наконечник ТМЛ-У 240-12 совместим с блочными автоматическими выключателями МССВ (как отечественного, так и импортного производства) с номинальным током от 100 до 630 А. Для установки необходимо:

• Зачистить изоляцию кабеля на длину, равную глубине гильзы наконечника
• Вставить жилу в гильзу до упора
• Обжать специальным прессом с матрицей, подходящей для сечения 240 мм2
• Подсоединить к клемме выключателя винтом нужного диаметра - отверстие рассчитано под стандартные болты M8–M10

Не используйте плоскогубцы или обычные клещи - это снижает качество контакта и увеличивает риск перегрева.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 7399, обеспечивающим безопасность электромонтажных соединений. Лужение соответствует нормам для климатического исполнения Т2 - устойчиво к коррозии в помещениях с повышенной влажностью. Наконечник ТМЛ-У 240-12 не предназначен для использования в цепях переменного тока выше 1 кВ.

Преимущества

• Высокая электропроводность меди М1 минимизирует потери и нагрев в месте соединения
• Олово-висмутовое покрытие предотвращает образование оксидов, продлевает срок службы даже в агрессивной среде
• Стандартные размеры лопатки и отверстия гарантируют плотное прилегание к клеммам МССВ без люфта
• Штампованная маркировка исключает путаницу при сборке и обслуживании
• Одноразовый обжим создаёт герметичный контакт - не требует периодической затяжки

Ограничения применения

• Не применяется для алюминиевых кабелей - материал наконечника совместим только с медью
• Не рекомендован для частых демонтажей - многократная разборка клеммы может повредить резьбу или деформировать лопатку
• Не использовать в условиях постоянного погружения в воду - хотя покрытие T2 защищает от влаги, IP-класс не указан и не является водонепроницаемым
• Не допускается использование с кабелями меньшего сечения - возможен перегрев из-за плохого контакта

Примеры использования

• Подключение главного ввода к автомату МССВ-630 в распределительном щите промышленного цеха
• Соединение кабеля 240 мм2 с выходом УВА-100/630 на станции ТЭЦ
• Формирование вывода от силового трансформатора к вводному автомату в здании с высокой нагрузкой

Практические советы

• Перед монтажом проверьте соответствие диаметра винта клеммы и отверстия в наконечнике - для МССВ обычно используются M8 или M10
• При обжиме используйте пресс с регулировкой усилия - недостаточное давление вызывает слабый контакт, избыточное - повреждает медную гильзу
• После монтажа проверьте контакт рукой - он не должен шататься; при необходимости - переобожмите
• Храните наконечники в сухом помещении - даже с лужением длительное воздействие влаги может снизить эффективность защиты
• Для удобства сборки можно использовать наконечники ТМЛ-У 240-12 в комплекте с аналогичными изделиями другого сечения - они имеют единую маркировку и дизайн
