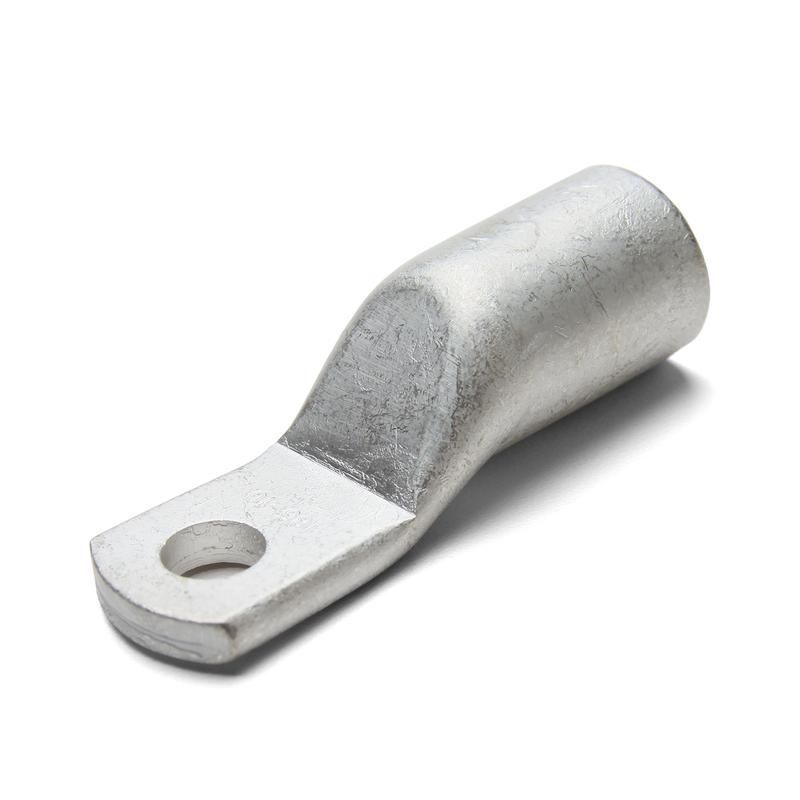

Наконечник кабельный ТМЛ-У 70-10 (25 шт/упак) | 101403 КВТ

Наконечник кабельный ТМЛ-У 70-10 медный от бренда КВТ (арт. 101403) предназначен для надёжного оконцевания медных кабелей сечением 70 мм2 и последующего подключения к клеммам автоматических выключателей через винтовые зажимы. Лужёная поверхность обеспечивает устойчивость к коррозии, а прямолинейная форма позволяет легко монтировать в плотных распределительных щитах.

Назначение и область применения

Наконечник кабельный ТМЛ-У 70-10 медный используется для оконцевания многожильных и одножильных медных проводов методом опрессовки. После установки он подключается к клеммам низковольтных автоматических выключателей с винтовым зажимом. Применяется в силовых цепях до 1 кВ - в промышленных щитах, на станках, конвейерах, системах управления и распределительных устройствах.

Технические характеристики

• Материал: рафинированная медь марки М1 - высокая проводимость и механическая прочность
• Поперечное сечение кабеля: 70 мм2 - подходит для токов до 250–300 А (в зависимости от условий прокладки)
• Размер резьбы: M10 - совместим с винтами диаметром 10 мм
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: прямолинейный - удобен для компактной сборки в щитах
• Покрытие: лужёное (олово-висмутовое) - защищает от окисления, снижает переходное сопротивление
• Класс проводника: несколько - поддерживает работу с многожильными и одножильными жилами
• Количество монтажных отверстий: одно - для одного винта
• Рабочее напряжение: до 1 кВ
• Климатическое исполнение: Т2 - устойчив к повышенной влажности и температурным колебаниям

Совместимость и монтаж

Наконечник кабельный ТМЛ-У 70-10 медный совместим с блочными автоматическими выключателями МССВ (номиналы 100–630 А) как отечественного, так и импортного производства. Размеры лопатки и отверстия под винт стандартизированы под эти модели. Для монтажа:

• Зачистите изоляцию кабеля на длину, соответствующую гильзе наконечника
• Вставьте жилу в гильзу и обожмите специальным прессом с матрицей под 70 мм2
• Не перегибайте наконечник после опрессовки - сохраняйте прямолинейную форму
• Затяните винт моментом, рекомендованным производителем выключателя (обычно 8–12 Нм для M10)

Штамповка с маркировкой типа и логотипом КВТ позволяет быстро идентифицировать наконечник при обслуживании.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-91 и международным нормам для наконечников кабельных. Лужёное покрытие повышает безопасность контакта, предотвращая нагрев из-за окисления. Работает в условиях, где допускается применение оборудования класса защиты IP20 и выше.

Преимущества

• Высокая теплопроводность меди минимизирует потери энергии и риск перегрева
• Лужение увеличивает срок службы контакта в агрессивных средах (пыль, влага)
• Стандартизованные размеры обеспечивают гарантированную совместимость с популярными моделями выключателей
• Жесткая конструкция не деформируется при затяжке винта
• Чёткая маркировка исключает ошибки при замене и диагностике

Ограничения применения

• Не применяется для алюминиевых кабелей - материал медный, несовместим с Al
• Не предназначена для частых демонтажей - многократные затяжки винта могут повредить резьбу клеммы
• Не использовать в условиях постоянного погружения в воду - хотя покрытие устойчиво к влаге, сам наконечник не имеет герметичной защиты
• Не подходит для кабелей сечением менее 50 мм2 или более 95 мм2 - возможен некачественный контакт или разрыв гильзы

Примеры использования

• Подключение входного кабеля 70 мм2 к автомату МССВ-400 в распределительном щите цеха
• Оконцевание фазного провода в частотном преобразователе с винтовыми клеммами
• Соединение кабеля питания конвейерной линии с автоматическим выключателем 630 А
• Монтаж в щитах с ограниченным пространством благодаря прямолинейной форме

Практические советы

• Выбирайте пресс-клещи с матрицей, точно соответствующей сечению 70 мм2 - недостаточное или избыточное давление снижает надёжность контакта
• Перед монтажом проверьте, что винт в клемме не повреждён - треснутая резьба вызывает перегрев
• При работе в помещениях с высокой влажностью дополнительно используйте термоусадочные трубки на основание наконечника
• При замене старого наконечника - всегда проверяйте соответствие сечения кабеля и размера резьбы; ТМЛ-У 70-10 медный нельзя заменить на 95-12 или 50-10 без изменения кабеля
• Артикул 101403 - единственный номер для заказа этого конкретного варианта; другие аналоги могут отличаться по форме или толщине лопатки
