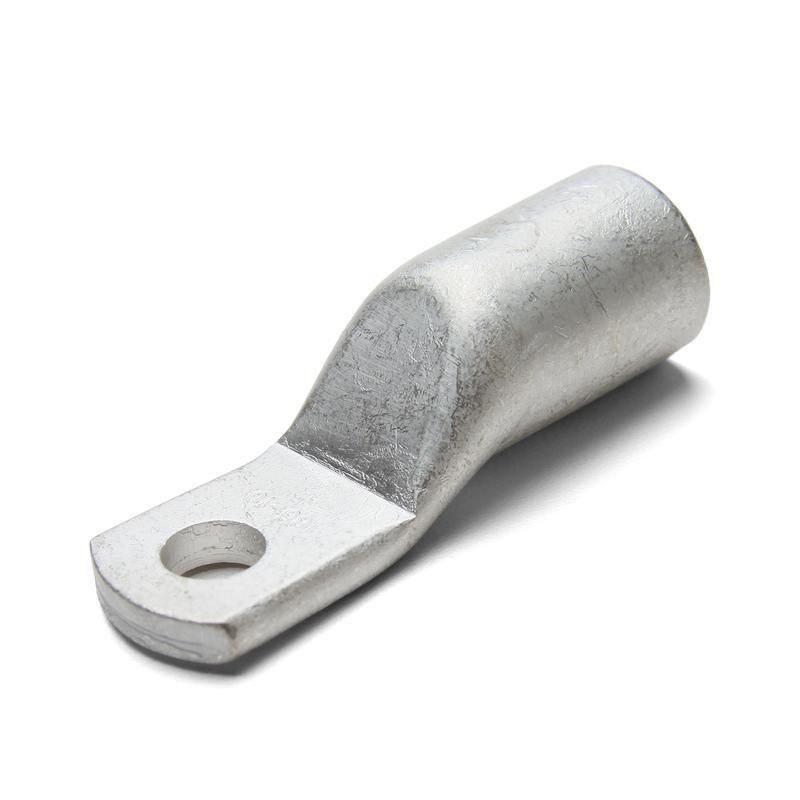

Наконечник кабельный ТМЛ-У 95-10 (10 шт/упак) | 92344 КВТ

Наконечник кабельный ТМЛ-У 95-10 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 95 мм2 с помощью опрессовки и последующего подключения к клеммам низковольтных автоматических выключателей. Артикул 92344 соответствует серии наконечников с узкой лопаткой, что обеспечивает совместимость с популярными моделями МССВ.

Назначение и область применения

Наконечник кабельный ТМЛ-У 95-10 используется для создания прочного и долговечного соединения между медным кабелем и клеммой автоматического выключателя. Применяется в распределительных щитах, на станциях управления, в системах автоматизации и на промышленном оборудовании, где требуется надёжное подключение силовых цепей до 1 кВ.

Технические характеристики

• Материал: рафинированная медь марки М1 - высокая проводимость и механическая прочность
• Сечение кабеля: 95 мм2
• Рабочее напряжение: до 1000 В (1 кВ)
• Покрытие: олово-висмутовое лужение - защищает от окисления, повышает срок службы в условиях повышенной влажности
• Исполнение: климатическое «Т2» - предназначено для работы в помещениях с нормальной влажностью и температурой
• Форма лопатки: узкая - специально адаптирована под клеммы блочных выключателей МССВ
• Диаметр отверстия под винт: соответствует стандартному шагу крепления МССВ (не указано точно, но совместимо с винтами M8–M10)
• Ширина лопатки: оптимизирована под габариты контактов МССВ
• Маркировка: штампованный типоразмер и логотип КВТ - исключает путаницу при монтаже

Совместимость и монтаж

Наконечник ТМЛ-У 95-10 совместим с блочными автоматическими выключателями МССВ (как отечественного, так и импортного производства) с номинальным током от 100 до 630 А. Подходит для клемм с винтовой фиксацией. Для установки используйте пресс-клещи с матрицей, подходящей для сечения 95 мм2. Убедитесь, что глубина запрессовки соответствует длине гильзы наконечника - недостаточное или избыточное давление снижают надёжность соединения.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству медных наконечников для силовой электротехники. Лужение соответствует ГОСТ 9.306, обеспечивающему антикоррозийную защиту. Наконечник не предназначен для эксплуатации в агрессивных средах (например, химически активных или солевых) вне помещений.

Преимущества

• Высокая электропроводность меди М1 минимизирует потери энергии и нагрев в месте соединения
• Олово-висмутовое покрытие предотвращает образование оксидов даже при длительной работе в условиях колебаний влажности
• Узкая форма лопатки позволяет плотно прилегать к клемме, исключая люфт и искрение
• Чёткая штампованная маркировка ускоряет проверку правильности комплектации во время монтажа и обслуживания
• Стандартная совместимость с МССВ снижает необходимость в доработках или замене оборудования

Ограничения применения

• Не применяется для алюминиевых кабелей - материал наконечника несовместим с алюминием
• Не рекомендован для открытых площадок или наружных установок без защиты от осадков и перепадов температур
• Не подходит для клемм с зажимами типа “безвинтовые” или “пружинные” - требует винтовую фиксацию
• Не допускается многократное использование - после демонтажа лопатка деформируется, теряя герметичность контакта

Примеры использования

• Подключение входного кабеля 95 мм2 к автомату МССВ-400 в распределительном щите цеха
• Соединение силового кабеля с выходом частотного преобразователя через клемму МССВ-630
• Завершение жилы вводного кабеля в щитовой комнате объекта с системой бесперебойного питания

Практические советы

• Перед опрессовкой удалите изоляцию с кабеля на длину, равную длине гильзы наконечника - не более и не менее
• Проверьте соответствие диаметра винта клеммы и отверстия наконечника перед сборкой - не все МССВ имеют одинаковый размер
• После монтажа затяните винт моментом, указанным в документации на выключатель - переусиливать нельзя, чтобы не повредить лопатку
• При использовании в серийном производстве сохраняйте наконечники в сухом месте - даже с лужением возможна коррозия при постоянной влажности выше 80%
• Артикул 92344 - единственный вариант в этой серии для сечения 95 мм2; другие размеры (например, 70 или 120 мм2) требуют других артикулов
