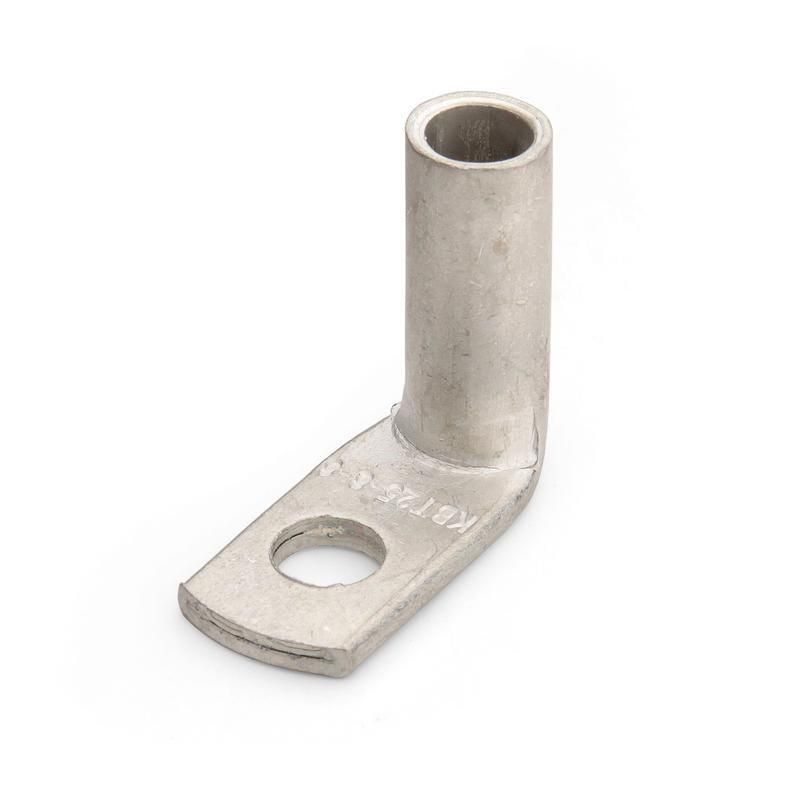

Наконечник кабельный угловой ТМЛс(90) 70-8 (50 шт/упак) | 92336 КВТ

Наконечник кабельный угловой ТМЛс(90) 70-8 от КВТ предназначен для надёжного соединения медных кабелей с токоведущими частями оборудования через опрессовку. Угол 90° позволяет удобно выводить кабель в условиях ограниченного пространства, особенно в распределительных щитах, на станках и в шкафах управления.

Назначение и область применения

Наконечник кабельный угловой ТМЛс(90) 70-8 используется для оконцевания медных жил кабелей и проводов методом опрессовки. Подходит для работы с жилами 1, 2 и 3 классов гибкости - то есть почти всеми типами кабелей, применяемых в строительстве и промышленности. Угловой дизайн (90°) обеспечивает компактную укладку в плотных сборках, где прямой наконечник не поместится. Часто применяется в электрощитах, пультах управления, силовых ящиках и на оборудовании с жёсткими требованиями к компактности.

Технические характеристики

• Материал: рафинированная медь марки М1 - высокая проводимость и долговечность
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2) - защищает от коррозии в условиях повышенной влажности и перепадов температур
• Рабочее напряжение: до 1 кВ - безопасно для сетей низкого напряжения
• Угол изгиба: 90° - позволяет менять направление кабеля без лишнего радиуса изгиба
• Сечение кабеля: 70–8 мм2 - совместим с жилами указанного диапазона
• Подходящий диаметр трубной части: рассчитан под опрессовку жил 1, 2 и 3 классов гибкости - соответствует большинству современных кабелей

Совместимость и монтаж

Наконечник кабельный угловой ТМЛс(90) 70-8 требует специального инструмента для опрессовки - клещей с матрицей, подходящей под сечение 70–8 мм2. Перед установкой необходимо зачистить жилу кабеля на длину, равную глубине трубной части наконечника. После вставки жилы выполняют равномерную опрессовку - два-три зажима по всей длине трубки. Угловой форм-фактор снижает нагрузку на точку входа в клемму, предотвращая перегибы и повреждения изоляции. Для монтажа в труднодоступных местах этот наконечник часто является единственным решением.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам до 1 кВ. Лужение по ГОСТ Р 54843-2011 обеспечивает устойчивость к окислению в средах с повышенной влажностью (климатическое исполнение Т2). Наконечник не содержит свинца и других запрещённых веществ, что делает его экологически безопасным для использования в помещениях с людьми.

Преимущества

• Высокая прочность соединения благодаря однородному материалу (медь М1) и качественному лужению
• Угол 90° экономит место - не требуется дополнительный радиус изгиба кабеля
• Лужение защищает от коррозии даже в сырых помещениях - продлевает срок службы контактов
• Совместимость с широким спектром кабелей - не нужна замена при смене типа жилы (1–3 класс гибкости)

Ограничения применения

• Не предназначается для многожильных алюминиевых кабелей - только для меди
• Не рекомендован для постоянного воздействия открытого пламени или температур выше +105 C
• Не следует использовать в качестве самостоятельного крепления - только как переходник между кабелем и контактной площадкой
• Требуется точный подбор инструмента для опрессовки; использование неподходящих клещей приведёт к плохому контакту

Примеры использования

• Подключение кабеля к автоматическому выключателю в щите с плотной компоновкой
• Соединение провода с клеммой двигателя в цехе с ограниченным доступом
• Заводка кабеля в клеммную колодку на станке с жёстким корпусом
• Монтаж в распределительных устройствах на объектах с высокой влажностью - бассейны, холодильные камеры, насосные станции

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 70–8 мм2 - чтобы избежать перегрева или слабого контакта
• Используйте только инструмент с матрицей, указанной для этого сечения - некорректная опрессовка снижает надёжность
• После монтажа проверьте механическую прочность соединения - потяните кабель легонько, чтобы убедиться, что он не выскакивает
• При работе в условиях влаги дополнительно контролируйте состояние лужения - при появлении белого налёта (коррозии) замените наконечник
• Артикул 92336 от КВТ - один из самых распространённых в России, легко найти в наличии и заменить при необходимости
