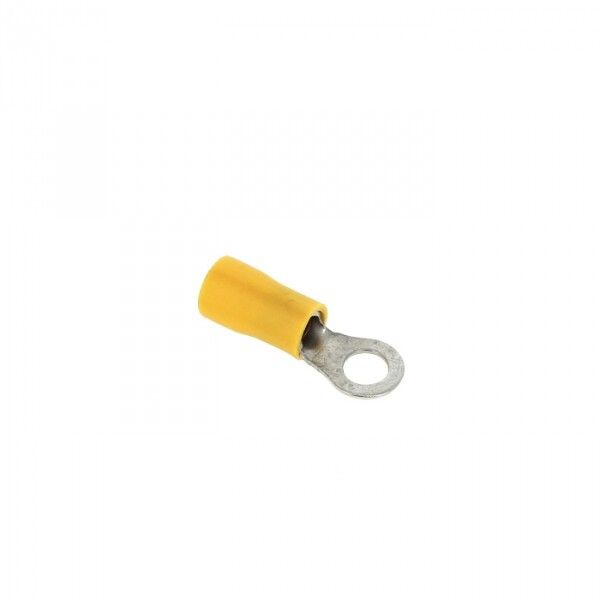

Наконечник кольцевой изолированный НКИ 5.5-5 (50шт.) EKF PROxima | nki-5.5-5n

Наконечник кольцевой изолированный НКИ 5.5-5 и НКИ 6.0-5 (50 штук) от EKF PROxima предназначен для надёжного оконцевания многожильных медных проводов с последующей фиксацией в винтовых зажимах. Эти наконечники обеспечивают прочное и безопасное соединение в стационарных электрических цепях, особенно там, где важна долговечность и защита от коррозии.

Назначение и область применения

Наконечник кольцевой изолированный НКИ 5.5-5 и НКИ 6.0-5 (50 штук) применяется для оконцевания многопроволочных медных проводов сечением 2–6 мм2. Подходит для постоянных подключений к оборудованию через винтовые клеммы - например, в распределительных щитах, контакторах, автоматических выключателях, частотных преобразователях и других устройствах с болтовым соединением. Отличается от вилочных аналогов тем, что требует полного освобождения винта для подключения, поэтому используется там, где переключения нечасты.

Технические характеристики

• Тип: кольцевой изолированный наконечник
• Номинальное сечение провода: 2–6 мм2
• Материал проводника: медь лужённая
• Диаметр отверстия: 5 мм
• Размер резьбы: М5
• Изоляция: ПВХ, желтого цвета
• Максимальный ток: 48 А
• Напряжение: до 690 В
• Диапазон температур: от –40 C до +80 C
• Конструкция жилы: многопроволочная
• Конструкция втулки: короткая
• Защитное покрытие: лужёное
• Гарантия: 84 месяца

Совместимость и монтаж

Наконечник кольцевой изолированный НКИ 5.5-5 и НКИ 6.0-5 (50 штук) совместим с любыми многожильными, многопроволочными, тонкожильными и эмалированными медными проводами. Для установки необходима опрессовка специальным инструментом - клещами с матрицей под сечение 2–6 мм2. Убедитесь, что губки инструмента точно соответствуют форме наконечника, чтобы избежать повреждения изоляции или плохого контакта. После опрессовки проверьте механическую прочность соединения - провод не должен свободно вытягиваться из трубки.

Безопасность и стандарты

Наконечник кольцевой изолированный НКИ 5.5-5 и НКИ 6.0-5 (50 штук) соответствует требованиям безопасности для работы в сетях переменного тока до 690 В. Лужёное покрытие снижает риск окисления и увеличивает срок службы в условиях повышенной влажности. Изоляция из ПВХ обеспечивает электробезопасность и защищает от случайного замыкания на корпус оборудования.

Преимущества

• Удобство монтажа благодаря готовой изоляции - не нужна дополнительная термоусадка или изолента
• Высокая надёжность соединения за счёт лужёной меди и плотной опрессовки
• Стандартный диаметр отверстия 5 мм позволяет использовать с винтами М5 - наиболее распространённым размером в промышленном оборудовании
• Жёлтая изоляция легко отличима, упрощает визуальную идентификацию в сложных сборках
• Поддерживает работу с лакированной изоляцией - можно применять даже на эмалированных проводах

Ограничения применения

• Не подходит для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке
• Запрещено использовать в местах с постоянным движением или вибрацией без дополнительной фиксации - кольцевая форма не рассчитана на частые демонтажи
• Не рекомендовано применение в средах с агрессивными химическими веществами - ПВХ-изоляция чувствительна к растворителям и маслам
• Максимальный ток 48 А ограничен конструкцией; для более высоких нагрузок нужны наконечники большего сечения

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите управления
• Присоединение проводов к клеммам тепловых реле и контакторов
• Фиксация проводов на выходных клеммах частотных преобразователей
• Соединение проводов с винтовыми зажимами в системах автоматизации и конвейеров

Практические советы

• Выбирайте наконечник по точному сечению провода - не используйте НКИ 5.5-5 для провода 1,5 мм2 или НКИ 6.0-5 для 7 мм2 - это нарушит качество опрессовки
• Перед монтажом удалите изоляцию с провода на длину, равную глубине втулки - слишком длинный конец может мешать затяжке винта
• Проверяйте соответствие диаметра отверстия (5 мм) и размера винта - если винт М6, вам нужен другой тип наконечника
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может вызвать помутнение изоляции
• При работе с эмалированными проводами - не снимайте лак полностью, он служит дополнительной защитой от окисления
