Наконечник кольцевой неизолированный НК 1,5-4 (500шт/упак) | 85672 КВТ

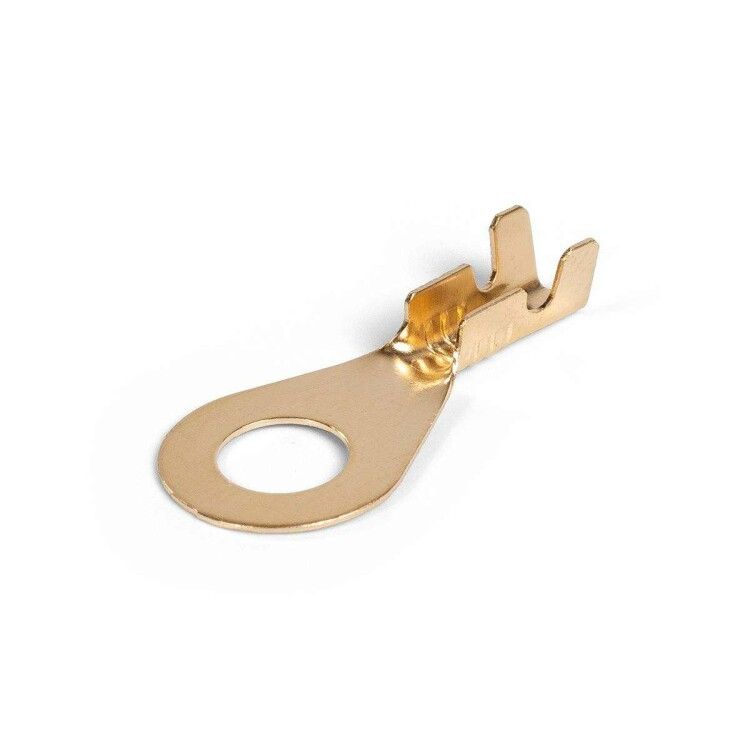

Наконечник кольцевой неизолированный НК 1,5-4 от КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 0,75–1,5 мм2 и последующего крепления к клеммам оборудования через винтовые соединения. Артикул 85672 подходит для применений в условиях вибрации и высоких температур благодаря улучшенной конструкции и материалу - латуни Л63.

Назначение и область применения

Наконечник кольцевой неизолированный НК 1,5-4 используется для создания долговечных электрических соединений между медными проводами и клеммами устройств: автоматических выключателей, контакторов, распределительных щитов, силовых терминалов. Подходит для установки в промышленном оборудовании, где важна устойчивость к вибрациям - например, на станках, транспортерах, насосах, системах управления. Применяется там, где требуется частый демонтаж или работа при перепадах температур.

Технические характеристики

• Номинальное сечение провода: 0,75–1,5 мм2
• Диаметр отверстия под болт/винт: 4 мм
• Форма контактной площадки: кольцевая
• Материал: латунь Л63
• Покрытие: без покрытия (сырая латунь)
• Температурный диапазон: от –55 C до +135 C
• Максимальное рабочее напряжение: 400 В
• Способ монтажа: опрессовка
• Совместим с многопроволочными проводниками: да

Совместимость и монтаж

Наконечник кольцевой неизолированный НК 1,5-4 монтируется исключительно методом опрессовки. Для качественного соединения необходимо использовать двухконтурную матрицу МПК-04 от КВТ - она обеспечивает одновременный обжим по жиле и изоляции. Это предотвращает выпадение провода из наконечника и снижает риск перегрева. Установка без специального инструмента или использование одноконтурных матриц приведёт к слабому контакту и выходу из строя.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности при работе с напряжением до 400 В. Отсутствие изоляции требует соблюдения правил электробезопасности: после монтажа все открытые части должны быть защищены корпусом или изолирующим кожухом. Латунь Л63 не содержит свинец и другие токсичные элементы, что делает изделие безопасным для эксплуатации в закрытых помещениях.

Преимущества

• Увеличенная механическая прочность за счёт поперечных засечек на внутренней поверхности - они цепляются за проволочки жилы, предотвращая её выскальзывание.
• Двухконтурный обжим повышает виброустойчивость - идеально для мобильного и промышленного оборудования.
• Высокая теплопроводность латуни позволяет эффективно рассеивать тепло при больших токах.
• Работает в широком температурном диапазоне - от суровых холодов до нагрева вблизи двигателей и нагревательных элементов.

Ограничения применения

• Не предназначена для одноядерных проводов - только для многопроволочных.
• Отсутствие защитного покрытия делает наконечник восприимчивым к окислению во влажной среде; не рекомендуется для открытого монтажа вне помещений без дополнительной защиты.
• Не совместим с клеммами, имеющими отверстия меньше 4 мм или больше 5 мм - возможен люфт и плохой контакт.
• Запрещено использовать с алюминиевыми проводами - материал латуни несовместим с алюминием по электрохимическим свойствам.

Примеры использования

• Подключение входных кабелей к автоматам в распределительных щитах на заводах.
• Крепление проводов к клеммам частотных преобразователей и сервоприводов.
• Электромонтаж в вибрирующих системах: компрессоры, вентиляторы, конвейеры.
• Обслуживание оборудования в цехах с высокой температурой воздуха - печи, сушильные камеры.

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - 0,75–1,5 мм2. Более толстый провод не войдёт, более тонкий - будет плохо обжат.
• Используйте только матрицу МПК-04 от КВТ. Другие матрицы могут деформировать форму кольца или не обеспечить двойной обжим.
• После монтажа проверьте усилие затяжки винта - недостаточно плотное крепление вызывает нагрев, слишком сильное - треснет латунь.
• Если наконечник будет использоваться в сыром помещении, нанесите тонкий слой антикоррозийной смазки (например, Kontakt-KL) на контактную поверхность - это продлит срок службы.
• Артикул 85672 - замена для аналогов НК 1,5-4 других брендов, но только при условии одинакового диаметра отверстия и формы обжима.
