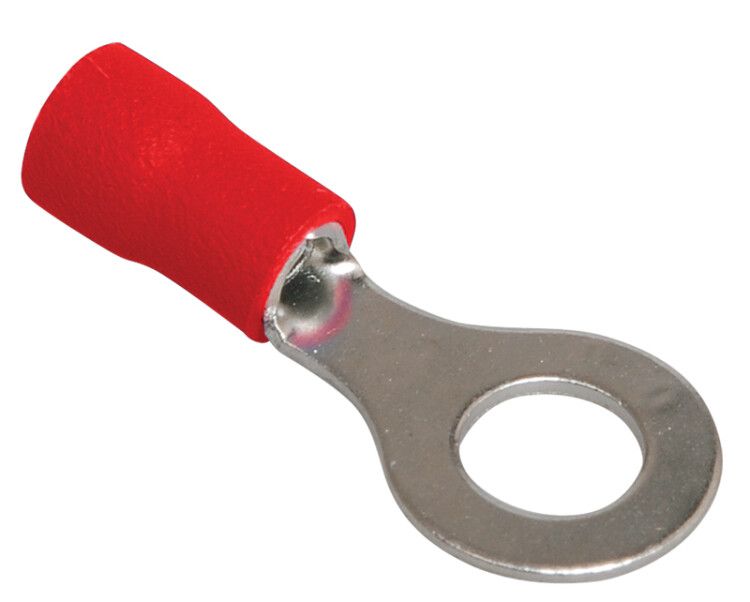

Наконечник НКИ1,25-5 кольцо 0,5-1,5мм (20 шт) | UNL20-4-D15-4-5 IEK

Наконечник НКИ1,25-5 кольцо 0,5-1,5мм (20 шт) от IEK предназначен для надёжного оконцевания многожильных медных проводов сечением 0,5–1,5 мм2 методом опрессовки. Этот тип наконечника применяют там, где требуется прочное и долговечное соединение через винтовые зажимы - например, в распределительных щитах, контакторах или терминалах оборудования.

Назначение и область применения

Наконечник НКИ1,25-5 кольцо 0,5-1,5мм (20 шт) используется для подготовки концов проводов к подключению в винтовых клеммах. Он обеспечивает плотный контакт между медной жилой и зажимом, предотвращает перегрев, ослабление соединения и повреждение тонких проволочек при затяжке. Подходит для установки в устройствах управления, автоматических выключателях, реле, силовых модулях и других элементах электрооборудования с винтовыми контактами.

Технические характеристики

• Диаметр отверстия: 5 мм - совпадает с размером стандартных винтов M5;
• Номинальное сечение провода: 0,5 – 1,5 мм2 - идеально для слаботочных цепей и маломощных нагрузок;
• Наружный диаметр: 4,3 мм - позволяет легко помещаться в компактные клеммы;
• Материал: медь - высокая электропроводность и механическая прочность;
• Покрытие: лужёное - защищает от окисления, снижает переходное сопротивление;
• Форма контактной площадки: кольцевая - равномерная передача усилия при затяжке винта;
• Способ монтажа: опрессовка - требует специальных клещей, исключает пайку;
• Изоляция: да - цветная изоляционная трубка красного цвета для защиты и идентификации;
• Упаковка: 20 штук в блистере - удобно для хранения и расхода на объекте;
• Гарантия: 3 года - соответствие требованиям качества IEK.

Совместимость и монтаж

Наконечник НКИ1,25-5 кольцо 0,5-1,5мм (20 шт) совместим с любыми винтовыми клеммами с диаметром отверстия 5 мм. Для правильного монтажа используйте гидравлические или ручные опрессовочные клещи с матрицей для сечений до 1,5 мм2. Убедитесь, что жила полностью вошла в трубчатую часть наконечника - после опрессовки металл должен плотно обхватить все проволочки без выпирающих кончиков. Красная изоляция служит также индикатором сечения - её можно использовать для быстрой визуальной проверки при обслуживании.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р МЭК 60947-7-1 и другим нормам для наконечников. Лужёное покрытие снижает риск возгорания при длительной работе под нагрузкой. Прочная конструкция исключает самопроизвольное рассоединение даже при вибрациях. Соответствует требованиям безопасности для устройств класса IP20 и выше.

Преимущества

• Стандартный размер отверстия 5 мм - универсальное решение для большинства коммерческих и промышленных клемм;
• Лужёная поверхность увеличивает срок службы контакта и снижает нагрев;
• Изолированная форма исключает случайные замыкания при сборке;
• Яркий красный цвет ускоряет поиск нужного типа при ремонте;
• Высокая механическая прочность после опрессовки - не деформируется при затяжке винта.

Ограничения применения

Не для однопроволочных (монолитных) алюминиевых проводов - материал и форма адаптированы только под мягкие медные многожильные жилы. Не рекомендовано применять при температуре выше +85 C длительно - возможна потеря эластичности изоляции. Также не следует использовать вместо наконечников с большим отверстием (например, M6/M8) - это вызывает плохой контакт и проскальзывание.

Примеры использования

• Подключение входящих/выходящих проводов в автоматические выключатели IEK ABB или аналоги;
• Заводка проводов в клеммы частотных преобразователей и контроллеров;
• Обустройство цепей управления в системах автопрогрева, освещения, насосов;
• Ремонт и модернизация старых щитов с винтовыми зажимами.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину корпуса наконечника - слишком длинная жила будет торчать и мешать;
• Выбирайте клещи с регулируемым давлением - переопрессовка может треснуть изоляцию, недостаточное - приведёт к слабому контакту;
• Проверьте, чтобы наконечник свободно проходил в клемму до затяжки - если есть трудности, возможно, неверный размер или грязь внутри;
• Храните в сухом месте - хотя покрытие защищает от окисления, повышенная влажность всё же снижает срок службы;
• Артикул unl20-4-d15-4-5 - сохраняйте его при заказе запасных партий, так как он точнее указывает на версию продукта, чем название.
