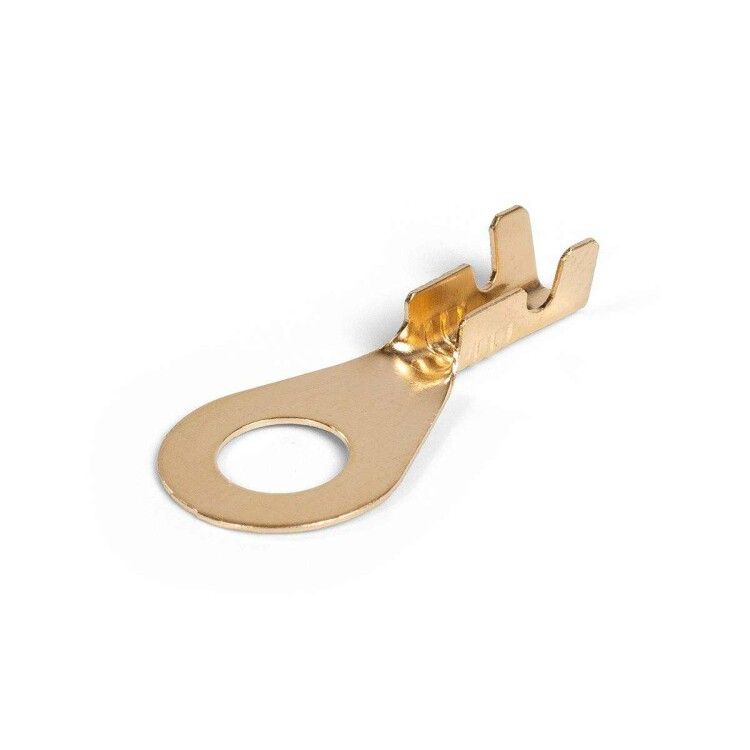

Наконечник кольцевой неизолированный НК 2,5-6 (500шт/упак) | 85674 КВТ

Наконечник кольцевой неизолированный НК 2,5-6 (500 шт/упак) КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 0,75–2,5 мм2 и последующего крепления к клеммам через винтовые соединения. Благодаря латунному корпусу и специальной форме, этот наконечник КВТ устойчив к вибрациям и перепадам температур, что делает его подходящим для промышленного оборудования.

Назначение и область применения

Наконечник кольцевой неизолированный НК 2,5-6 (500 шт/упак) КВТ применяется для создания долговечных электрических соединений между проводами и клеммами оборудования. Подходит для установки в условиях вибрации, высоких температур и постоянной нагрузки. Часто используется в панелях управления, силовых щитах, станках, конвейерах и других устройствах, где требуется надёжная фиксация провода без изоляции.

Технические характеристики

• Номинальное сечение провода: 0,75–2,5 мм2
• Диаметр отверстия: 6 мм
• Форма контактной площадки: кольцевая
• Материал: латунь марки Л63
• Покрытие: без покрытия (сырая латунь)
• Рабочий температурный диапазон: от –55 C до +135 C
• Максимальное рабочее напряжение: 400 В
• Тип монтажа: опрессовка
• Совместим с многопроволочными проводниками: да

Совместимость и монтаж

Наконечник кольцевой неизолированный НК 2,5-6 (500 шт/упак) КВТ монтируется исключительно методом опрессовки. Для качественного соединения необходимо использовать двухконтурную матрицу МПК-04 от КВТ - она обеспечивает одновременный обжим по жиле и изоляции, повышая прочность и герметичность контакта. Установка без правильной матрицы снижает надёжность соединения и может привести к нагреву или отрыву жилы.

Убедитесь, что диаметр винта клеммы соответствует внутреннему отверстию 6 мм. Применение с более крупными или меньшими винтами недопустимо - это вызывает плохой контакт или деформацию наконечника.

Безопасность и стандарты

Изделие соответствует требованиям к применению в электроустановках до 400 В переменного тока. Отсутствие изоляции требует соблюдения норм безопасности: все соединения должны быть защищены от случайного прикосновения, находиться внутри корпусов или щитов. Работа с наконечником КВТ допускается только при отключенном питании.

Преимущества

• Латунь Л63 обеспечивает хорошую электропроводность и устойчивость к коррозии даже без покрытия
• Поперечные засечки на контактной части усиливают сцепление с жилой, предотвращая её выскальзывание
• Двухконтурный обжим повышает виброустойчивость - идеально для мобильного и промышленного оборудования
• Высокий температурный порог (+135 C) позволяет использовать в местах с локальным нагревом
• Упаковка по 500 штук удобна для массового монтажа и хранения на складе

Ограничения применения

• Не предназначена для одноцельных проводов - только для многопроволочных
• Отсутствие изоляции запрещает использование вне закрытых корпусов или на открытых участках цепей
• Не рекомендуется для сред с агрессивными химическими веществами - латунь без покрытия подвержена окислению
• Запрещено использовать с матрицами, не предназначенными для двухконтурного обжима
• Не совместим с клеммами, имеющими отверстия менее 6 мм или больше 8 мм

Примеры использования

• Подключение проводов к клеммным колодкам в частотных преобразователях
• Фиксация проводов на клеммах двигателей и насосов в условиях вибрации
• Сборка распределительных щитов на заводах и в логистических комплексах
• Электромонтаж в системах автоматизации, где важна долговечность соединений

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки наконечника - лишняя изоляция мешает плотному обжиму
• Обязательно используйте матрицу МПК-04 от КВТ; другие матрицы могут не обеспечить нужную форму и давление
• Проверьте качество обжима: после сжатия жила должна быть полностью заключена в трубку, а кольцо не иметь трещин или перекосов
• Храните наконечники в сухом помещении - без покрытия они могут потемнеть, но это не влияет на работоспособность
• Для больших партий заказа - выгоднее брать упаковки по 500 штук, так как цена за единицу ниже, чем при покупке мелкими партиями
