Наконечник кольцевой ТМЛ 35кв.мм под винт d6мм с узкой лопаткой ГОСТ 23981-80 (уп.25шт) DKC 2G6NP ДКС

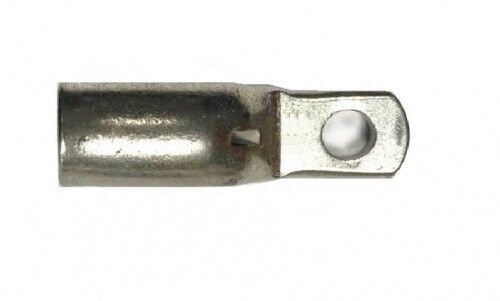

Наконечник кабельный кольцевой с узкой лопаткой для жилы 35 кв.мм под винт/болт d6мм (ТМЛ, ТМЛ-У, DKC) ГОСТ 23981-80 - это надёжный элемент для оконцевания медных кабелей, предназначенный для прямого подключения к автоматическим выключателям в литом корпусе без расширителей. Бренд DKC обеспечивает соответствие стандарту ГОСТ 23981-80, а артикул 2g6np указывает на серию Quadro.

Назначение и область применения

Этот наконечник применяется для оконцевания одножильных и многожильных медных проводов сечением 35 мм2 перед подключением к клеммам автоматических выключателей, контакторов и других устройств с компактными зажимами. Особенность - узкая лопатка позволяет напрямую соединять крупный кабель с выключателями в литом корпусе, где обычные наконечники не помещаются из-за ограниченного пространства. Подходит для промышленных щитов, станков, систем управления и энергообъектов с высокими требованиями к плотности сборки.

Технические характеристики

• Номинальное сечение кабеля: 35 мм2
• Размер резьбы болта/винта: M6
• Форма контактной площадки: кольцевая
• Угол соединения: 180° - прямое расположение кабеля относительно крепёжа
• Материал: медь М1
• Покрытие: лужёное (с применением висмута для повышения антикоррозийной стойкости и проводимости)
• Тип монтажа: опрессовка (не требует пайки)
• Изолированность: да - имеется изоляционный буртик для защиты оголённой жилы
• Смотровое отверстие: есть - позволяет визуально проверить глубину запрессовки жилы
• Тонкий фланец: да - снижает габариты и улучшает совместимость с компактными клеммами
• Номинальный ток: 170 А

Совместимость и монтаж

Наконечник совместим с кабелями на основе меди, соответствующими сечению 35 мм2. Для установки требуется специальный пресс-клещи с матрицей под тип TML/TML-U. После опрессовки жила должна полностью войти в трубчатую часть до упора - это контролируется через смотровое отверстие. Крепление осуществляется болтом M6. Узкая форма лопатки (на 28% уже стандартной) гарантирует плотную посадку в клеммы выключателей Siemens, ABB, Schneider Electric и аналогичных моделей с узкими контактами. Не подходит для крепления на винты меньшего диаметра - возможен перекос и плохой контакт.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 23981-80, что гарантирует механическую прочность, термостойкость и электрическую безопасность. Лужёное покрытие предотвращает окисление меди, снижает переходное сопротивление и исключает риск нагрева при длительной нагрузке. Соответствует требованиям к электроустановкам в помещениях с повышенной влажностью и температурными колебаниями.

Преимущества

• Узкая лопатка - единственный вариант для подключения 35 мм2 кабеля к выключателям без расширителей
• Смотровое отверстие - контроль качества опрессовки без демонтажа
• Лужёное покрытие - долговечность, устойчивость к коррозии, лучшая проводимость
• Изолирующий буртик - защита от случайного замыкания на корпус
• Прямой угол 180° - удобство прокладки кабеля в плотных шкафах

Ограничения применения

• Подходит только для медных жил - не использовать с алюминием
• Не допускается использование с болтами менее M6 - возможен выход из строя контактной площадки
• Запрещена пайка - только опрессовка; пайка разрушает лужёное покрытие и снижает надёжность
• Не рекомендован для частых отсоединений - после нескольких циклов затяжки может возникнуть износ резьбового отверстия
• Не подходит для кабелей сечением меньше 25 мм2 или больше 50 мм2 - не обеспечивается герметичность опрессовки

Примеры использования

• Подключение входного кабеля 35 мм2 к автоматическому выключателю ABB S200 в распределительном щите
• Присоединение силовой жилы к контактору Schneider LC1D в станке с ЧПУ
• Соединение кабеля питания с вводным рубильником в промышленном освещении
• Монтаж в щитах с ограниченным свободным пространством - там, где нельзя установить расширители полюсов

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину трубки наконечника - лишняя изоляция мешает качественному соединению
• Выбирайте клещи с матрицей, указанной производителем для типа TML/U - некорректная матрица вызывает трещины в медной трубке
• Проверьте смотровое отверстие после монтажа: жила должна быть видна на 1–2 мм внутри - значит, опрессовка выполнена правильно
• Затягивайте болт M6 моментом 4–5 Нм - переусиливать нельзя, чтобы не деформировать лопатку
• Храните наконечники в сухом месте - даже лужёное покрытие может потемнеть при постоянной влажности, хотя не влияет на работоспособность
