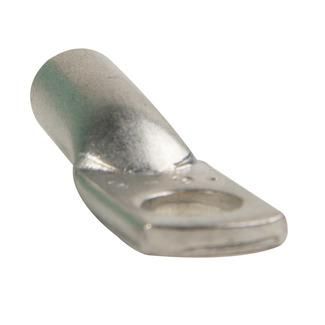

Наконечник луженый медный OptiKit L-JG-120-14 | 278125 КЭАЗ

Наконечник луженый медный L-JG-120-14 КЭАЗ, ТМЛ - это надёжный элемент для оконцевания медных проводов сечением 120 мм2, предназначенный для долговременного соединения в силовых цепях до 1000 В. Продукт серий OptiKit L/C от КЭАЗ сочетает высокую электропроводность меди с защитой от коррозии благодаря лужению.

Назначение и область применения

Наконечник луженый медный L-JG-120-14 КЭАЗ, ТМЛ используется для оконцевания медных жил кабелей и проводов методом опрессовки. Подходит для соединений в распределительных устройствах, щитах, трансформаторах, контакторах и других аппаратах, где требуется прочное и стабильное электрическое соединение. Применяется в промышленных системах: на станках, конвейерах, энергообъектах, в системах автоматизации.

Технические характеристики

• Поперечное сечение: 120 мм2 - соответствует проводам средней и большой мощности;
• Диаметр отверстия: 14 мм - совместим с болтами М14 и аналогичными креплениями;
• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Покрытие: луженое - защищает от окисления, увеличивает срок службы и улучшает контакт при сборке;
• Форма контактной площадки: кольцевая - позволяет равномерно распределить нагрузку при затяжке;
• Угол соединения: прямолинейный - удобен для компактного монтажа в ограниченном пространстве;
• Рабочая температура: от –40 C до +80 C - работает в суровых условиях, включая холодные помещения и нагреваемые зоны;
• Номинальное напряжение: 1000 В - рассчитан на использование в сетях до 1 кВ;
• Класс проводника: несколько - подходит для многожильных и одножильных медных проводов сечением от 6 до 400 мм2;
• Цвет изоляции: серый - визуально отличается от других типов, упрощает идентификацию при обслуживании.

Совместимость и монтаж

Наконечник луженый медный L-JG-120-14 КЭАЗ, ТМЛ монтируется с помощью гидравлического или механического пресса с матрицей, подходящей для сечения 120 мм2. Для качественной опрессовки используйте инструмент с правильным усилием - недостаточная или избыточная деформация снижают надёжность соединения. Диаметр отверстия 14 мм требует болтов M14; не применяйте более крупные или меньшие крепёжные элементы. Убедитесь, что зачистка провода выполнена точно на длину втулки - не допускайте выступающих жил.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для оборудования низкого напряжения. Луженое покрытие снижает риск возникновения оксидных плёнок, которые могут вызывать перегрев. Наконечник L-JG-120-14 КЭАЗ, ТМЛ проходит контроль качества на заводе КЭАЗ, соблюдающем ГОСТ и международные нормы для электромонтажных изделий.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии и нагрев в месте соединения;
• Лужение препятствует коррозии даже во влажной среде, продлевая срок службы;
• Кольцевая форма контактной площадки обеспечивает равномерную передачу усилия при затяжке болтом;
• Широкий диапазон сечений (6–400 мм2) позволяет использовать один тип наконечника для множества задач;
• Стандартный диаметр отверстия 14 мм - совместим с большинством промышленных клемм и шин.

Ограничения применения

• Не предназначен для алюминиевых проводов - применение с алюминием вызывает гальваническую коррозию;
• Не рекомендован для постоянного погружения в воду - хотя лужение защищает от влаги, IP-класс не указан, и герметизация не предусмотрена;
• Не следует использовать при температурах выше +80 C длительное время - возможна потеря прочности покрытия;
• Запрещено повторное использование после демонтажа - опрессовка является одноразовой операцией.

Примеры использования

• Подключение силового кабеля 120 мм2 к входному рубильнику в распределительном щите;
• Соединение медного провода с шиной заземления в промышленном цехе;
• Монтаж выводов на клеммы частотного преобразователя или пускателя;
• Обустройство соединений в системах питания насосных станций и вентиляционных установок.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 120 мм2 требует точного подбора; не используйте для проводов меньше 6 мм2 или больше 400 мм2;
• При работе в агрессивной среде (высокая влажность, химикаты) дополнительно контролируйте состояние поверхности наконечника;
• Для быстрой идентификации в сложных схемах используйте цветовую маркировку - серый цвет этого наконечника легко отличить от белых или красных моделей;
• Храните в сухом помещении - даже лужёные наконечники могут терять качество при длительном воздействии влаги и соли;
• Выбирая инструмент для опрессовки, ориентируйтесь на спецификации КЭАЗ - не все прессы обеспечивают нужное давление для 120 мм2.
