Наконечник луженый медный ТМЛ JG-120 IEK UNP40-120-15-14

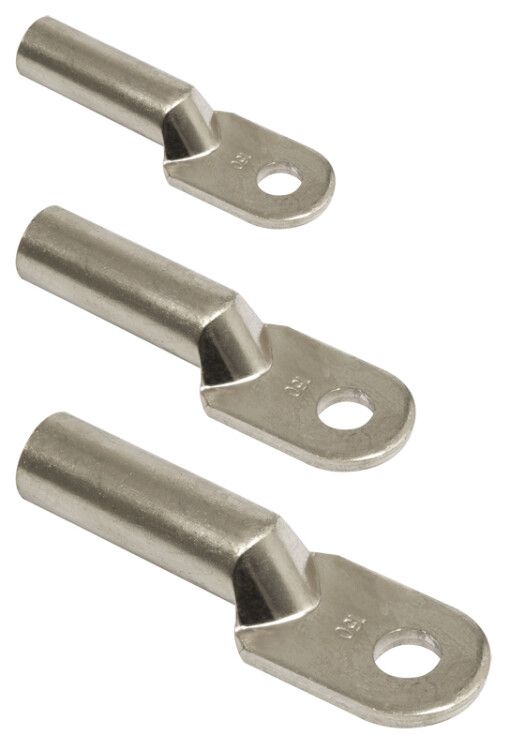

Наконечник медный луженый кабельный JG-120, 120-14.5-16 от IEK предназначен для надёжного соединения многожильных медных проводников сечением 120 мм2 через опрессовку. Лужёная поверхность защищает от коррозии, а прямолинейная форма обеспечивает удобство монтажа в распределительных щитах и силовых цепях.

Назначение и область применения

Наконечник медный луженый кабельный JG-120, 120-14.5-16 используется для оконцевания многожильных медных кабелей и проводов перед подключением к болтовым зажимам, шинам, контактным площадкам. Применяется в силовых цепях промышленного оборудования: частотных преобразователях, контакторах, автоматических выключателях, трансформаторах, сборках ШР и ЩО. Подходит как для новых установок, так и для замены износившихся соединений.

Технические характеристики

• Номинальное сечение провода: 120 мм2 - соответствует кабелям типа АВВГ, ВВГ, NYM с таким сечением жилы;
• Диаметр отверстия: 14,5 мм - совместим с болтами M14–M16;
• Наружный диаметр: 19 мм - учитывается при выборе места установки в плотной сборке;
• Материал: электротехническая медь с лужёным покрытием - повышает долговечность и снижает сопротивление переходного контакта;
• Способ монтажа: опрессовка специальными клещами - пайка также допустима, но не рекомендована в условиях вибраций;
• Форма: прямолинейная - позволяет легко вводить в зажим без перегибов;
• Цвет: серый - визуально отличается от немедных аналогов;
• Количество отверстий: одно - для одиночного болтового соединения;
• Срок службы: 5 лет - при соблюдении условий эксплуатации и температурного режима до +80C.

Совместимость и монтаж

Наконечник JG-120, 120-14.5-16 совместим с болтами диаметром 14–16 мм. Для монтажа требуется гидравлический или механический пресс с матрицей под сечение 120 мм2. Перед опрессовкой необходимо удалить изоляцию точно на длину гильзы - не более 25 мм. После опрессовки проверьте герметичность соединения: металл должен равномерно деформироваться вокруг жилы без трещин и выпирающих участков. Не используйте плоскогубцы - они не обеспечивают достаточного давления и вызывают плохой контакт.

Безопасность и стандарты

Произведён из меди, соответствующей ГОСТ 859 и требованиям к электротехническому материалу. Лужёное покрытие соответствует нормам по антикоррозийной защите. Соответствует общепринятым практикам безопасности для электроустановок напряжением до 1000 В. Сертификация IEK подтверждает соответствие внутренним стандартам качества, однако официальный документ ГОСТ/ТУ не указан в исходных данных.

Преимущества

• Лужёное покрытие предотвращает окисление меди - особенно важно во влажных средах и помещениях с высокой запылённостью;
• Высокая теплопроводность меди минимизирует нагрев в месте соединения;
• Стандартный диаметр отверстия 14,5 мм - универсальное решение для большинства промышленных зажимов;
• Простая форма без углов - снижает риск механического повреждения при сборке;
• Серый цвет - позволяет быстро отличить этот тип от других наконечников при обслуживании.

Ограничения применения

• Не предназначена для одножильных проводов - возможна потеря прочности при опрессовке;
• Не применяется в цепях постоянного тока выше 1000 В - требуются специализированные решения;
• Не рекомендуется использовать в условиях постоянных ударных нагрузок или вибраций без дополнительной фиксации;
• Срок службы 5 лет ограничен условиями окружающей среды - при температуре свыше +80C срок снижается;
• Не совместим с болтами меньше M12 - диаметр отверстия не позволит затянуть.

Примеры использования

• Подключение входного кабеля 120 мм2 к главному автоматическому выключателю в распределительном щите промзоны;
• Запитка двигателя 75 кВт через контактор с болтом M14;
• Соединение шины PE в ящике управления станком с медным кабелем сечением 120 мм2;
• Обновление старых наконечников на заводе после обнаружения окисления контактов.

Практические советы

• Перед установкой всегда проверяйте соответствие сечения кабеля и наконечника - даже небольшое расхождение снижает надёжность;
• Выбирайте пресс с матрицей, помеченной как “120 mm²” - использование неверной матрицы приведёт к слабому контакту или разрушению наконечника;
• При работе в сырых помещениях дополнительно смажьте место соединения контактной пастой на основе цинка;
• Не забудьте про посадочный диаметр 14,5 мм - он должен точно совпадать с диаметром болта или шпильки;
• Артикул unp40-120-15-14 - это внутренний номер IEK; при заказе указывайте полное название: Наконечник медный луженый кабельный JG-120, 120-14.5-16.
