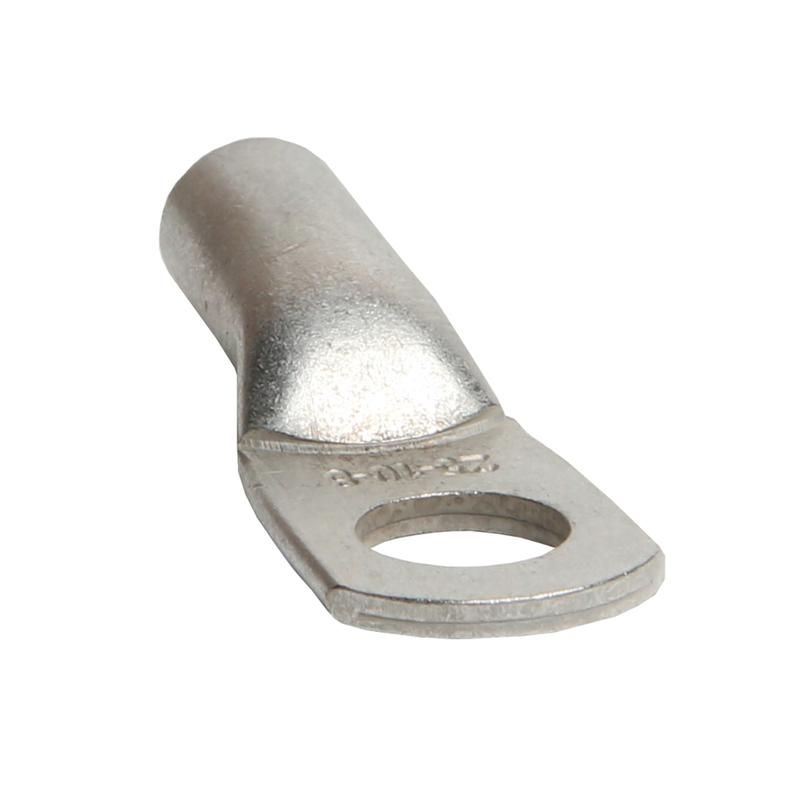

Наконечник луженый медный OptiKit L-ТМЛ 25-8-8 ГОСТ 7386-80 КЭАЗ 324227

Наконечник медный луженый L-ТМЛ 25-8-8 ГОСТ 7386-80 - это надёжный элемент для оконцевания медных жил сечением 25 мм2, предназначенный для прочного и долговечного соединения с болтовыми зажимами диаметром 8 мм. Произведён по ГОСТ 7386-80, этот наконечник сочетает высокую электропроводность меди с антикоррозийной защитой лудью, что делает его подходящим для промышленных установок, распределительных щитов и силового оборудования. Бренд Кэаз Optima гарантирует соответствие нормам качества.

Назначение и область применения

Наконечник медный луженый L-ТМЛ 25-8-8 ГОСТ 7386-80 используется для оконцевания одножильных и многожильных медных проводов сечением 25 мм2. Применяется там, где требуется надёжное механическое и электрическое соединение через болт или шпильку M8. Подходит для подключения к оборудованию с рабочим напряжением до 35 кВ: трансформаторам, автоматическим выключателям, контактным группам, шинным системам, распределительным устройствам.

Технические характеристики

• Поперечное сечение: 25 мм2 - соответствует медному проводнику указанного сечения;
• Размер резьбы: М8 - совместим с болтами, шпильками и зажимами диаметром 8 мм;
• Материал: медь - обеспечивает минимальное переходное сопротивление и хорошую теплопроводность;
• Покрытие: лужёное - защищает от окисления, увеличивает срок службы и улучшает контакты;
• Форма фланца: кольцевая - позволяет равномерно распределить усилие затяжки и предотвращает деформацию;
• Угол соединения: прямой - удобен для компактной сборки в ограниченном пространстве;
• Стандарт: ГОСТ 7386-80 - соблюдены требования к размерам, материалам и качеству изготовления;
• Цвет изоляции: серый - указывает на тип покрытия, не является изоляцией провода, просто цвет луди.

Совместимость и монтаж

Наконечник медный луженый L-ТМЛ 25-8-8 ГОСТ 7386-80 монтируется методом опрессовки. Для этого необходим специальный пресс - ручной или гидравлический - с матрицей, рассчитанной на сечение 25 мм2. После запрессовки наконечник плотно фиксируется на жиле, образуя герметичный металло-металлический контакт. Установка на болт M8 выполняется обычным ключом. Обязательно проверьте, чтобы внутренний диаметр отверстия наконечника точно соответствовал диаметру болта - допуск +-0,1 мм.

Безопасность и стандарты

Изготовлен согласно ГОСТ 7386-80, который регламентирует геометрию, химический состав меди и качество лужения. Соответствует требованиям безопасности для работы в сетях до 35 кВ. Лужёная поверхность снижает риск возникновения нагрева в месте контакта благодаря устойчивости к оксидированию. Сертифицирован для применения в условиях повышенной влажности, перепадов температур и наличия агрессивных сред.

Преимущества

• Высокая электропроводность - медь сохраняет почти идеальную передачу тока;
• Антикоррозийная защита - лужение замедляет окисление даже в сырых помещениях;
• Увеличенный срок службы - по сравнению с голой медью, лужёный наконечник служит в 2–3 раза дольше;
• Стабильный контакт - кольцевой фланец исключает перекос при затяжке, снижает вероятность “выгорания”;
• Поддержка многожильных проводов - не требует свивания жил, достаточно правильной опрессовки.

Ограничения применения

• Не предназначен для алюминиевых проводов - применение на алюминии вызовет гальваническую коррозию;
• Запрещено использовать без опрессовки - просто вставлять в зажим нельзя, контакт будет нестабильным;
• Не работает с резьбой больше М8 - попытки насадить на более крупный болт приведут к плохому контакту или трещинам в фланце;
• Не следует применять в местах постоянного изгиба - наконечник не рассчитан на динамические нагрузки, только на стационарные соединения.

Примеры использования

• Подключение входного кабеля 25 мм2 к главному рубильнику в распределительном щите;
• Соединение выводов трансформатора с шиной 35 кВ;
• Присоединение клеммы частотного преобразователя к медному кабелю сечением 25 мм2;
• Обустройство контура заземления с использованием медного провода и болтового соединения M8.

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, равную глубине гильзы наконечника - не меньше и не больше;
• Выбирайте пресс с матрицей, помеченной как “25 мм2”, а не “24–25” - точное соответствие минимизирует риск повреждения;
• Проверяйте после монтажа: наконечник не должен люфтить на жиле; при легком потягивании он должен оставаться неподвижным;
• При работе в агрессивной среде (например, на производствах с паром или химией) дополнительно смажьте место контакта термостойкой смазкой типа DOW Corning 340;
• Помните: серый цвет - это луда, а не изоляция! Этот наконечник не имеет пластиковой защиты - используйте термоусадочные трубки, если нужна изоляция участка рядом с контактом.
