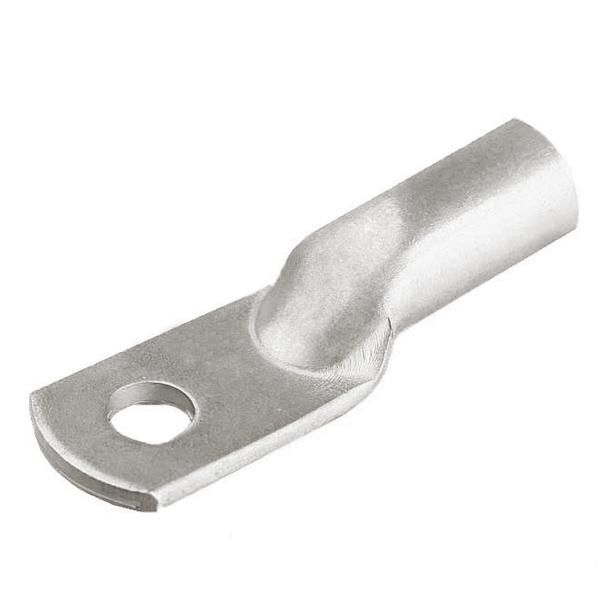

Наконечник луженый медный ТМЛ 50-12-11 опрес. ГОСТ 7386-80 TOKOV ELECTRIC TKE-TML-50-12-11

Наконечник луженый медный ТМЛ 50-12-11 опрессовочный ГОСТ 7386-80 от бренда TOKOV ELECTRIC предназначен для надёжного соединения многожильных медных проводников сечением 50 мм2 с болтовыми зажимами. Применяется в силовых цепях промышленного оборудования, распределительных щитах и системах заземления.

Назначение и область применения

Этот наконечник используется для создания прочного и долговечного электрического контакта между медным проводом и клеммой с резьбой М12. Подходит для установки на многожильные провода класса Несколько, где важна устойчивость к механическому воздействию и окислению. Часто применяется в электроустановках: трансформаторах, двигателях, шкафах управления, системах заземления и нулевого выравнивания потенциала.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и термостойкость.
• Номинальное сечение проводника: 50 мм2 - рассчитан на токовые нагрузки до 190 А (по ГОСТ 7386-80).
• Резьба: М12 - совместим с болтами и гайками диаметром 12 мм.
• Покрытие: лужение оловом - защищает от окисления, снижает переходное сопротивление, улучшает пайку и контакт при затяжке.
• Тип проводника: многожильный - подходит для гибких проводов, которые легко деформируются без наконечника.
• Форма контактной площадки: кольцевая - равномерно распределяет усилие затяжки, предотвращает повреждение изоляции.
• Количество крепежных отверстий: одно - позволяет использовать один болт для фиксации.
• Угол соединения: прямолинейный - провод входит в наконечник по оси, без изгиба, что удобно при компактной сборке.
• Стандарт: ГОСТ 7386-80 - соответствует требованиям к качеству и размерам для промышленных наконечников.

Совместимость и монтаж

Наконечник ТМЛ 50-12-11 опрессовочный ГОСТ 7386-80 монтируется с помощью специального пресс-клещей для опрессовки. Перед установкой необходимо:

• Зачистить конец провода на длину, равную глубине гильзы наконечника (обычно 20–25 мм).
• Не перегибать жилы - они должны входить плотно, без выпирающих прядей.
• Использовать матрицу клещей, подходящую по размеру (для 50 мм2 и М12).
• Проверить качество опрессовки: после сжатия металл должен полностью заполнить гильзу, без трещин и зазоров.

После монтажа наконечник фиксируется в клемме болтом М12. Усилие затяжки - 40–50 Нм (по рекомендациям ГОСТ).

Безопасность и стандарты

Произведён согласно ГОСТ 7386-80, который регламентирует размеры, материалы и методы испытаний для наконечников. Луженое покрытие снижает риск возгорания при плохом контакте. Соответствует требованиям безопасности для работы в условиях повышенной влажности и температурных колебаний.

Преимущества

• Высокая надёжность контакта благодаря лужению - меньше нагрева и коррозии.
• Удобная форма кольцевой площадки - исключает перекос при затяжке.
• Поддержание целостности многожильного провода - не рассыпается при монтаже.
• Совместимость с большинством стандартных клемм и зажимов М12.
• Долгий срок службы даже в агрессивных средах (промышленные помещения, подстанции).

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жилы при опрессовке.
• Не подходит для резьб менее М10 или более М16 - требуется точное соответствие размера.
• Не следует применять в условиях постоянного погружения в воду - хотя лужение защищает от влаги, сам наконечник не имеет IP-защиты.
• Не рекомендуется для частых демонтажей - многократная затяжка/ослабление болта может повредить резьбу в наконечнике.

Примеры использования

• Подключение выходных кабелей от преобразователя частоты к двигателю.
• Заземление корпуса станка через шину PE с болтовым соединением М12.
• Присоединение нулевой шины в распределительном щите 0,4 кВ.
• Соединение медного кабеля 50 мм2 с клеммой автоматического выключателя.

Практические советы

• Перед монтажом проверьте внутренний диаметр гильзы - он должен точно соответствовать сечению провода (50 мм2), иначе контакт будет слабым.
• Избегайте использования плоскогубцев вместо пресс-клещей - это приведёт к неплотному соединению и перегреву.
• При работе в сырых местах (например, на открытых площадках) дополнительно смажьте место контакта антикоррозийной пастой (например, Контактол).
• Обязательно пометьте наконечник этикеткой - особенно если он установлен в щите с множеством аналогичных соединений.
• Артикул tke-tml-50-12-11 - сохраняйте его при заказе запасных деталей; этот же наконечник встречается в других сериях, но с другими покрытиями - убедитесь, что выбираете именно лужёный вариант.
