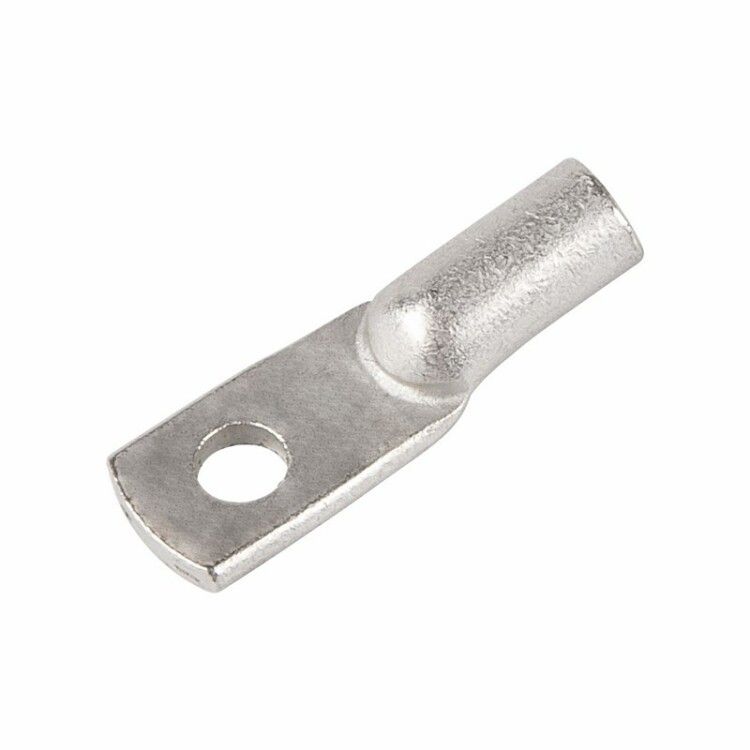

Наконечник ТМЛ 50–10–11 (50 мм - 10 мм) ГОСТ 7386-80 (в упак. 5 шт.) | 07-5323 REXANT MEET

Наконечник кабельный трубчатый ТМЛ 50-10-11 для медных проводников 50 мм2 – 10 мм ГОСТ 7386-80 (5 штук в упаковке) от Rexant используется для надёжного оконцевания многожильных медных проводов с помощью опрессовки, обеспечивая прочное болтовое соединение с шинами или оборудованием. Этот тип наконечника применяют там, где важна долговечность контакта и защита от коррозии.

Назначение и область применения

Наконечник кабельный трубчатый ТМЛ 50-10-11 предназначен для подготовки концов многожильных медных проводников сечением 50 мм2 к болтовому соединению. Он позволяет заменить громоздкий свинчиваемый зажим на компактный и надёжный контакт через гайку или болт. Применяется в силовых щитах, распределительных устройствах, трансформаторах, станках, конвейерах и других системах, требующих высокой механической прочности и стабильности электрического контакта.

Технические характеристики

• Поперечное сечение провода: 50 мм2
• Диаметр отверстия (штыря): 10 мм
• Внутренний диаметр хвостовика: 11 мм
• Материал: медь марки М2
• Покрытие: лужёное (слой олово-висмута Sn-Bi)
• Форма контактной площадки: кольцевая
• Угол соединения: 180° (прямой)
• Количество монтажных отверстий: 1
• Способ монтажа: опрессовка специальными клещами
• Тип проводника: многожильный
• Стандарт: ГОСТ 7386-80

Совместимость и монтаж

Наконечник ТМЛ 50-10-11 совместим с болтами и шпильками диаметром 10 мм. Для установки требуется опрессовочные клещи с матрицей, подходящей под сечение 50 мм2 и форму кольцевого наконечника. Перед опрессовкой необходимо зачистить конец провода до металлического блеска и вставить его в хвостовик до упора - глубина входа должна соответствовать длине цилиндрической части наконечника. После опрессовки проверьте герметичность соединения: металл не должен треснуть, а провод не должен выскальзывать.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ 7386-80, который регламентирует размеры, материалы и методы испытаний для трубчатых наконечников. Лужёная поверхность снижает риск оксидации и повышает безопасность работы в условиях повышенной влажности или агрессивной среды. Соответствие стандарту гарантирует предсказуемую нагрузочную способность и срок службы контакта.

Преимущества

• Электролитическое лужение защищает медь от окисления, продлевая жизнь контакта даже во влажной или химически активной среде.
• Высокая теплопроводность меди обеспечивает минимальные потери энергии и нагрев при больших токах.
• Прямой угол (180°) удобен для прямого вывода провода к клемме без перегибов, что снижает напряжение в месте соединения.
• Кольцевая форма контактной площадки равномерно распределяет усилие затяжки болта, исключая деформацию.
• Готовые к использованию наборы по 5 штук экономят время при закупке и минимизируют расходы на лишние запчасти.

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жил при опрессовке.
• Запрещена работа при температуре выше +90 C длительно; при более высоких значениях теряются свойства лудения и увеличивается сопротивление контакта.
• Не рекомендовано использование в местах постоянного механического воздействия (вибрация, удары) без дополнительной фиксации.
• Подходят только для медных проводников - нельзя использовать с алюминием или сплавами.

Примеры использования

• Подключение мощных двигателей к частотным преобразователям.
• Соединение шины PE/N в распределительном щите с кабелем 50 мм2.
• Обвязка токоограничивающих реакторов в промышленных установках.
• Присоединение клеммы заземления к главному контуру заземления объекта.

Практические советы

• Выбирайте опрессовочные клещи с точной матрицей под 50 мм2 - некорректный инструмент вызывает плохой контакт или разрыв наконечника.
• Перед монтажом всегда проверяйте соответствие диаметра болта (10 мм) и отверстия в наконечнике - не используйте переходники или адаптеры.
• При работе в помещениях с высокой влажностью (например, насосные станции) лужёный вариант - лучший выбор среди аналогов без покрытия.
• Рекомендуемый момент затяжки болта M10 - около 4–6 Нм. Перетягивание может повредить резьбу или деформировать наконечник.
• Храните упаковку с наконечниками ТМЛ 50-10-11 в сухом месте - хотя они лужёные, длительное воздействие влаги может вызвать помутнение покрытия.
