Наконечник 50-10-12-М-Т2 ГОСТ 7386-80 | CLC50-10-12G80T2 DKC ДКС

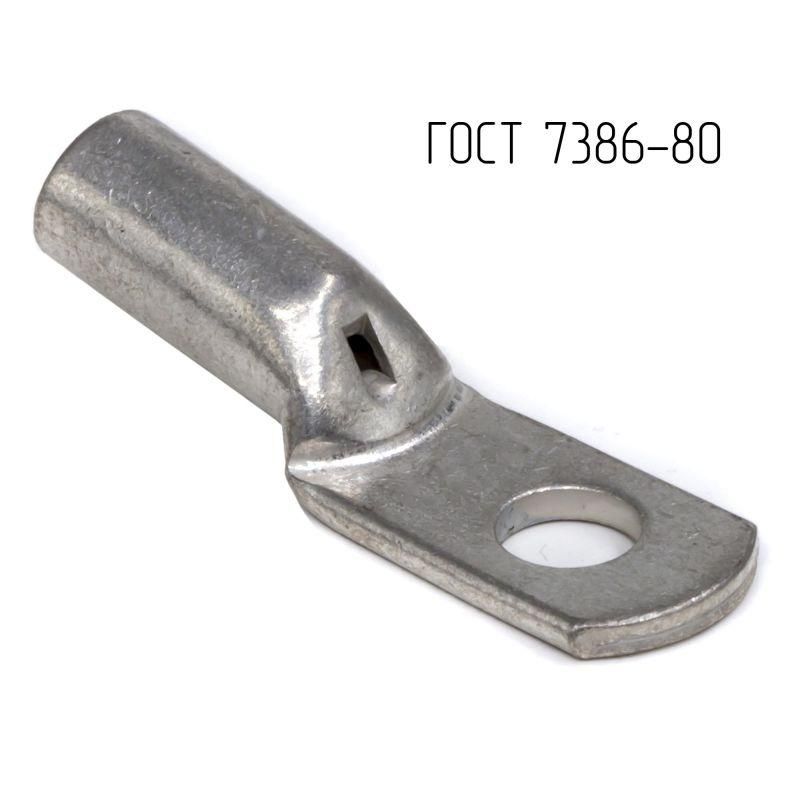

Наконечник кабельный трубчатый кольцевой 50 мм2 M10-12 ГОСТ 7386-80 от DKC (ДКС) - надёжное решение для оконцевания медных кабелей сечением 50 мм2, обеспечивающее прочное и долговечное соединение в силовых цепях. Артикул clc50-10-12g80t2 соответствует ГОСТ 7386-80 и подходит для промышленного оборудования, распределительных щитов и систем заземления.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 50 мм2 M10-12 ГОСТ 7386-80 используется для оконцевания многожильных и одножильных медных проводов и кабелей. Применяется там, где требуется надёжное механическое и электрическое соединение через болтовые контакты - например, в шинах распределительных щитов, клеммах автоматических выключателей, заземляющих контурах, трансформаторах и силовых установках.

Технические характеристики

• Поперечное сечение кабеля: 50 мм2
• Размер резьбы: М10 (диаметр болта 10 мм)
• Форма контактной площадки: кольцевая - позволяет равномерно распределить нагрузку при затяжке
• Угол соединения: 180° - прямое расположение кабеля относительно болта, удобно для компактной сборки
• Защитное покрытие: лужёное - защищает медь от окисления и коррозии, снижает переходное сопротивление
• Класс проводника: несколько - совместим с многожильными и одножильными медными жилами
• Количество монтажных отверстий: одно - для одного болта М10
• Наличие смотрового отверстия: да - позволяет визуально проверить глубину введения жилы
• Номинальный ток: до 215 А (по ПУЭ-7 п.1.3.10–1.3.11)
• Материал: медь М1 (высокоочищенная)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 50 мм2 M10-12 ГОСТ 7386-80 совместим с болтами класса точности 4H/5H и гайками М10. Для монтажа:

• Зачистите изоляцию кабеля на длину, соответствующую длине гильзы (обычно 18–22 мм)
• Вставьте жилу в гильзу - внутренняя фаска облегчает введение провода
• Обожмите гильзу специальным прессом с матрицей под 50 мм2
• Проверьте глубину ввода через смотровое отверстие - жила должна полностью войти
• Затяните болт М10 моментом 15–20 Нм (без перегрузки)

Не применяйте плоскогубцы или обычные клещи - это повредит контактную поверхность и снизит надёжность соединения.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, что гарантирует соответствие геометрическим параметрам, материалам и допустимым токовым нагрузкам. Соответствует требованиям ПУЭ-7 по безопасности электромонтажа. Лужёное покрытие предотвращает образование оксидов, снижая риск нагрева и возгорания в местах соединений.

Преимущества

• Высокая проводимость благодаря меди М1 и лужению - минимизация потерь энергии
• Наличие смотрового отверстия - контроль качества монтажа без демонтажа
• Геометрическая точность по ГОСТ - гарантированная совместимость с любыми стандартными клеммами
• Внутренняя фаска на гильзе - ускоряет и упрощает ввод кабеля, особенно при работе в труднодоступных местах
• Стандартный размер М10 - широкая совместимость с промышленным оборудованием

Ограничения применения

• Не предназначена для алюминиевых проводов - возможна электрохимическая коррозия
• Не рекомендовано использование в условиях постоянного воздействия агрессивных химикатов или морской среды - даже лужёное покрытие имеет ограниченную устойчивость
• Не подходит для частых вибраций без дополнительной фиксации - возможен люфт в клемме
• Максимальный ток 215 А - не использовать в цепях выше этой мощности без согласования с нормативами

Примеры использования

• Подключение входного кабеля 50 мм2 к главному заземляющему шинному блоку в распределительном щите
• Соединение кабеля питания с клеммой силового автомата в промышленной панели
• Присоединение медного провода к шине заземления в подстанции
• Монтаж в системах УЗИП, преобразователях частоты, сварочных аппаратах

Практические советы

• Выбирайте наконечник именно с лужёным покрытием - он лучше сохраняет проводимость при длительной эксплуатации, чем голая медь
• Перед обжимом убедитесь, что жила не перекручена - это снижает эффективность передачи тока
• При использовании в сырых помещениях дополнительно смажьте место соединения антикоррозийной пастой (например, Контактол)
• Проверяйте плотность затяжки болта - недостаточно затянутый контакт греется, слишком сильно - деформирует гильзу
• Артикул clc50-10-12g80t2 от DKC (ДКС) легко заменяем - совместим с аналогичными изделиями других производителей, если соблюдены ГОСТ и размеры
