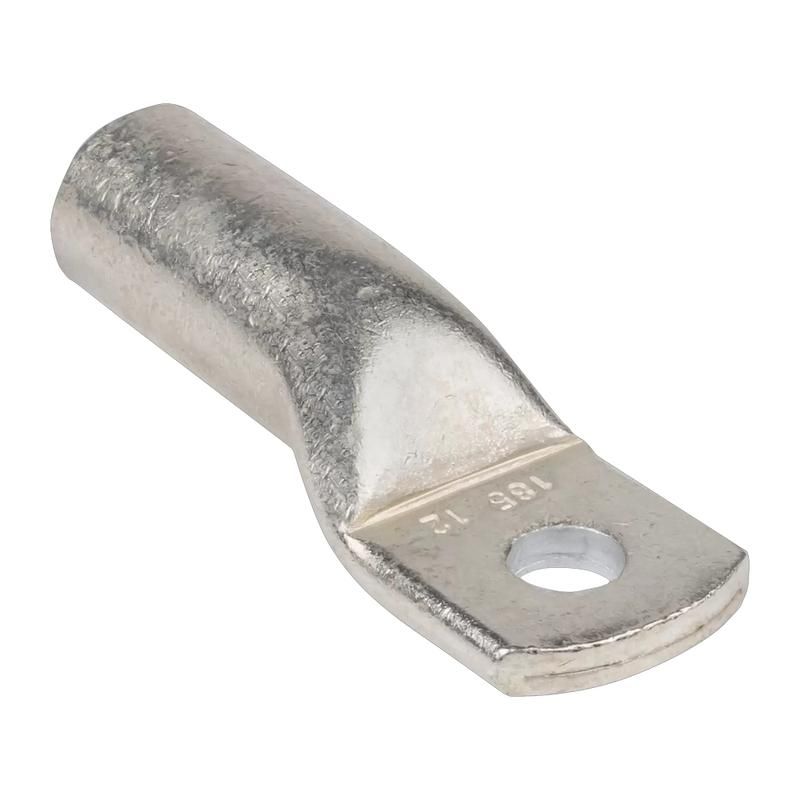

Наконечник луженый медный ТМЛ (DIN) 70-10 опрес. TOKOV ELECTRIC TKE-TML-DIN-70-10

Наконечник луженый медный ТМЛ (DIN) 70-10 опрессовочный от TOKOV ELECTRIC предназначен для надёжного соединения многопроволочных медных проводников сечением 70 мм2 с болтовыми зажимами диаметром 10 мм. Применяется в силовых цепях промышленного оборудования, распределительных щитах и системах заземления.

Назначение и область применения

Этот наконечник используется для создания прочного и долговечного электрического контакта между проводом и клеммой. Подходит для соединений, где требуется высокая механическая устойчивость и устойчивость к окислению. Часто применяется в промышленных установках: на станках, трансформаторах, пультах управления, в системах заземления и зануления.

Технические характеристики

• Материал: Медь луженая - обеспечивает хорошую проводимость и защищает от коррозии.
• Сечение провода: 70 мм2 - рассчитан на токовые нагрузки до 250 А (при температуре +40C).
• Резьба: M10 - совместим с болтами и шпильками диаметром 10 мм.
• Покрытие: Лужение оловом - снижает риск окисления, улучшает пайку и контактную стабильность.
• Тип проводника: Многопроволочный - идеально подходит для гибких кабелей, часто используемых в движущихся механизмах.
• Форма контактной площадки: Кольцевая - равномерно распределяет усилие затяжки, предотвращает деформацию.
• Угол соединения: 180° (по горизонтали) - позволяет прямое подключение без изгиба провода, удобен для компактной сборки.
• Класс проводника: Несколько - совместим с проводами класса 2–5 по ГОСТ 22483.

Совместимость и монтаж

Наконечник ТМЛ (DIN) 70-10 опрессовочный монтируется с помощью специального пресс-клещей с матрицей для сечения 70 мм2. Перед опрессовкой необходимо зачистить жилу на длину, соответствующую длине гильзы наконечника - обычно 18–22 мм. Убедитесь, что все проволочки находятся внутри гильзы, и ни одна не выступает. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или ослабленных участков. Для фиксации на болте M10 используйте шайбу и гайку подходящего класса прочности.

Безопасность и стандарты

Изготовлен в соответствии с требованиями DIN 46229-1 и ГОСТ 7385. Соответствует нормам безопасности для электроустановок напряжением до 1000 В. Луженое покрытие повышает безопасность в условиях повышенной влажности и агрессивной среды.

Преимущества

• Высокая теплостойкость меди гарантирует стабильную работу даже при длительных перегрузках.
• Луженое покрытие продлевает срок службы в условиях влажности, химических паров и колебаний температуры.
• Кольцевая форма контактной площадки исключает перекос при затяжке, снижает риск нагрева и искрения.
• Прямой угол 180° упрощает прокладку кабелей в плотных щитах и панелях.
• Совместим с большинством промышленных пресс-клещей, не требует специальных инструментов.

Ограничения применения

• Не предназначена для однопроволочных (моножильных) проводов - возможна потеря контакта при изгибе.
• Не рекомендуется использовать в условиях постоянного воздействия морской воды или соляных туманов - лужение не заменяет полноценную антикоррозийную защиту.
• Запрещено применять с болтами меньшего диаметра (менее M10): это вызывает перекос, повреждение резьбы и перегрев.
• Не подходит для частых вибраций без дополнительной фиксации - при длительном механическом воздействии возможно ослабление контакта.

Примеры использования

• Подключение входного кабеля 70 мм2 к главному заземляющему шинному блоку в распределительном щите.
• Соединение выводов мощного двигателя с клеммной колодкой на пульте управления.
• Присоединение кабельного провода к шине PE в промышленной автоматической линии.
• Монтаж заземляющего контура на подстанциях и энергообъектах.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода и наконечника - использование наконечника с меньшим сечением опасно!
• Для лучшей герметизации в сырых помещениях после монтажа можно нанести слой силиконового смазочного состава на контактную поверхность.
• При использовании нескольких таких наконечников на одной шине соблюдайте минимальный шаг между болтами - не менее 20 мм, чтобы избежать перегрева.
• Храните наконечники в сухом месте - даже луженые изделия могут терять свои свойства при длительном воздействии влаги.
• Артикул tke-tml-din-70-10 - единственный номер для заказа запасных частей; сохраняйте его при закупке.
