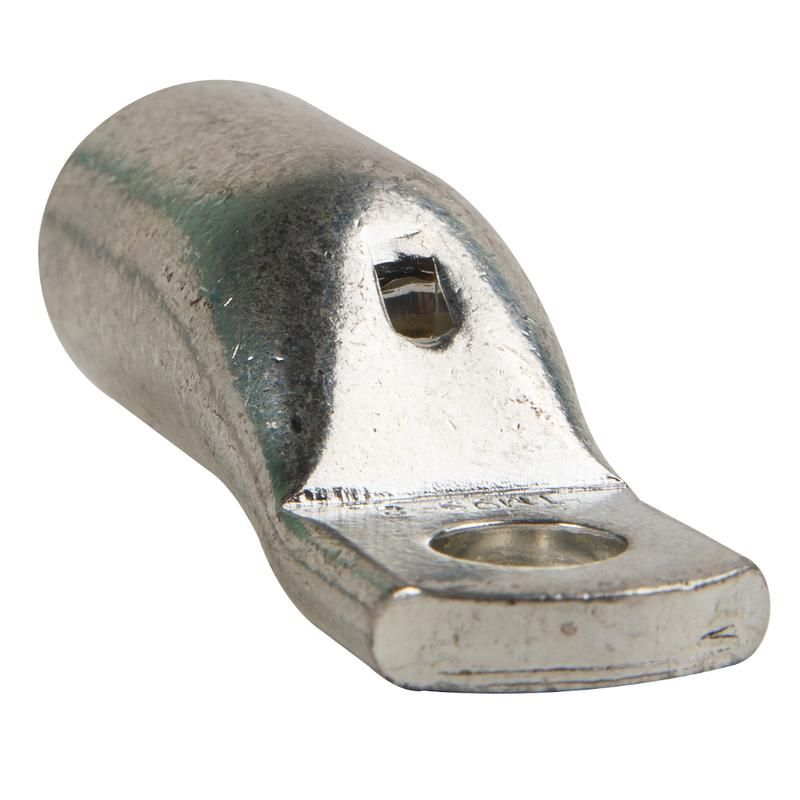

Наконечник луженый медный узкий OptiKit L-TM-120-8 | 278211 КЭАЗ

Наконечник луженый медный узкий L-TM-120-8 КЭАЗ - это гильза для надежного оконцевания медных проводов сечением 120 мм2, предназначенная для подключения к автоматическим выключателям КЭАЗ. Луженое покрытие обеспечивает долговечность и хорошую проводимость, а узкая форма фланца позволяет использовать его в плотных распределительных щитах.

Назначение и область применения

Наконечник луженый медный узкий L-TM-120-8 КЭАЗ применяется для оконцевания медных жил кабелей и проводов сечением от 70 до 185 мм2 методом опрессовки. Подходит для подключения к коммутационным аппаратам, особенно к автоматическим выключателям КЭАЗ серий ВА57, ВА04 и OptiMat E с номинальными токами 160–320 А. Используется в силовых цепях постоянного и переменного тока до 1000 В. Применяется в промышленных щитах, на станках, конвейерах, в системах управления и распределения энергии.

Технические характеристики

• Тип изделия: Гильза
• Поперечное сечение: 120 мм2
• Материал: Медная основа
• Диаметр отверстия: 8 мм
• Покрытие: Электролитическое лужение
• Исполнение фланца: Узкое - снижает габариты для компактной установки
• Форма контактной площадки: Кольцевая - равномерное распределение усилия при затяжке
• Наличие смотрового отверстия: Да - позволяет визуально контролировать глубину запрессовки
• Угол соединения: Прямолинейный - совместим с большинством зажимов и шин
• Номинальное напряжение: 1000 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Цвет изоляции: Серый - визуальное отличие от других типов
• Класс проводника: Несколько - подходит для многожильных и одножильных проводов

Совместимость и монтаж

Наконечник луженый медный узкий L-TM-120-8 КЭАЗ монтируется с помощью пресс-клещей с матрицей, соответствующей сечению 120 мм2. Для правильной установки:

• Зачистите изоляцию провода на длину, указанную в документации пресса - обычно 18–22 мм;
• Вставьте провод до упора - контроль через смотровое отверстие;
• Опрессуйте гильзу двумя-тремя ударами, чтобы добиться герметичного контакта;
• Не используйте плоскогубцы или другие инструменты - это нарушит механическую прочность соединения.

Подходит для болтовых зажимов с диаметром шпильки 8 мм. Совместим с клеммами выключателей КЭАЗ серий ВА57, ВА04, OptiMat E. Не рекомендуется применять с зажимами меньшего диаметра - возможна деформация.

Безопасность и стандарты

Наконечник луженый медный узкий L-TM-120-8 КЭAZ соответствует требованиям к безопасности для оборудования до 1000 В. Луженое покрытие снижает риск окисления и увеличивает срок службы в условиях повышенной влажности. Соответствует нормам для промышленного электромонтажа, не требует специальной сертификации при использовании в рамках проекта с соблюдением ПУЭ.

Преимущества

• Узкий фланец экономит место в щитах - идеален для плотной компоновки
• Луженое покрытие защищает от коррозии и улучшает контактную проводимость
• Смотровое отверстие исключает ошибки при монтаже - видно, когда провод полностью вошел
• Кольцевая форма контактной площадки обеспечивает равномерное давление при затяжке
• Совместимость с широким спектром аппаратов КЭАЗ - минимизирует необходимость замены комплектующих

Ограничения применения

• Не предназначен для алюминиевых проводов - материал только меди
• Не используется на напряжении выше 1000 В - превышение недопустимо
• Не подходит для частых демонтажей - после нескольких перезажимов возможно ослабление контакта
• Не следует применять в средах с высоким уровнем химической активности - луд не защищает от кислот и щелочей
• Требует точного подбора пресс-матрицы - использование неверного инструмента вызывает плохой контакт или трещины

Примеры использования

• Подключение входного кабеля 120 мм2 к автоматическому выключателю ВА57-320 в распределительном щите цеха
• Оконцевание фазных проводов в системе управления конвейером с питанием 400 В
• Монтаж в щитах OptiKit L/C - где важна компактность и стандартизация элементов
• Замена старых наконечников на новых выключателях КЭАЗ при модернизации системы

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия (8 мм) и диаметра болта/шпильки в зажиме - даже 0,5 мм расхождения могут помешать затяжке
• При работе в холоде (ниже –20 C) согрейте наконечник перед опрессовкой - медь становится хрупкой
• Не забудьте про термостойкую изоляцию на конце провода - хотя сам наконечник не имеет изоляции, окружающие участки должны быть защищены
• Храните в сухом месте - длительное воздействие влаги может вызвать потемнение луда, что не влияет на работу, но сигнализирует о необходимости осмотра
• Для массового монтажа используйте наборы OptiKit L/C - они уже содержат все нужные наконечники, включая L-TM-120-8 КЭАЗ, в одном комплекте
