Наконечник луженый медный узкий OptiKit L-TM-95-8 | 278210 КЭАЗ

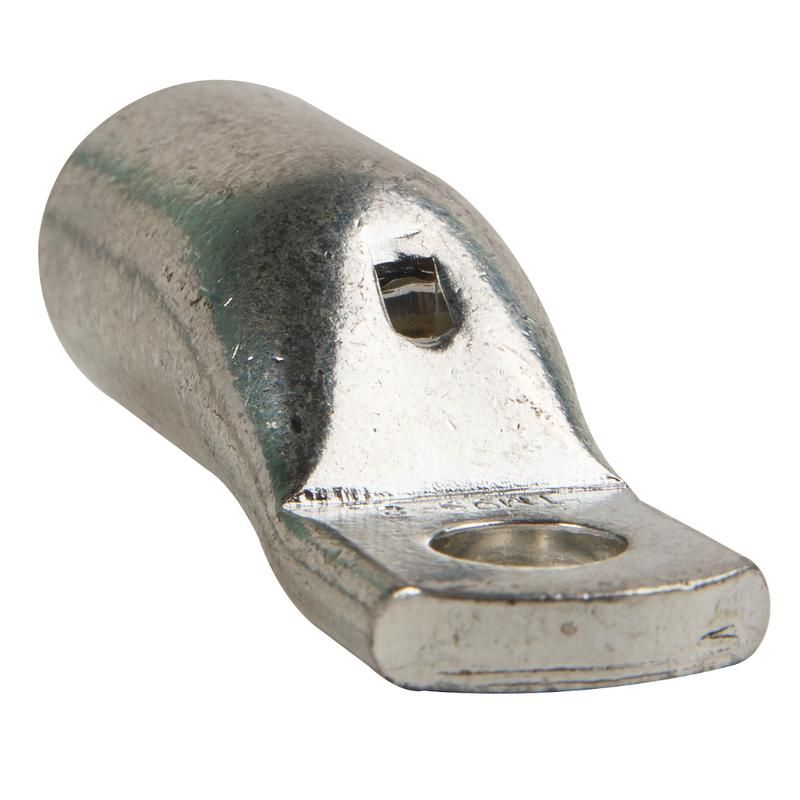

Наконечник луженый медный узкий L-TM-95-8 КЭАЗ - это гильза для надежного оконцевания медных проводов сечением 95 мм2, предназначенная для подключения к автоматическим выключателям КЭАЗ. Луженое покрытие обеспечивает долговечность и хорошую проводимость, а узкая форма фланца позволяет использовать его в плотных распределительных щитах.

Назначение и область применения

Наконечник луженый медный узкий L-TM-95-8 КЭАЗ применяется для оконцевания медных жил кабелей и проводов сечением 70–185 мм2 методом опрессовки. Он используется там, где требуется прочное и долговечное соединение с коммутационными аппаратами - особенно в щитах с ограниченным пространством. Подходит для подключения к автоматическим выключателям КЭАЗ серий ВА57, ВА04, OptiMat E с номинальными токами 160–320 А.

Технические характеристики

• Поперечное сечение: 95 мм2
• Материал: электролитическая медь
• Диаметр отверстия: 8 мм
• Покрытие: луженое (Sn)
• Номинальное напряжение: 1000 В
• Исполнение фланца: узкое
• Форма контактной площадки: кольцевая
• Угол соединения: прямолинейный
• Диапазон рабочих температур: от –40 C до +80 C
• Наличие смотрового отверстия: да - позволяет контролировать глубину запрессовки
• Цвет изоляции: серый
• Класс проводника: совместим с многожильными и одножильными проводами

Совместимость и монтаж

Наконечник луженый медный узкий L-TM-95-8 КЭАЗ рассчитан на опрессовку специальными клещами с матрицей для сечений 95 мм2. Узкая форма фланца позволяет легко установить его в компактные зажимы выключателей КЭАЗ, в том числе в модульных шкафах. Для правильного монтажа:

• Зачистите изоляцию провода на длину, соответствующую длине гильзы (обычно 18–22 мм);
• Не допускайте перегрева при опрессовке - используйте calibrated инструмент;
• Проверьте через смотровое отверстие, что жила полностью вошла в гильзу - видна должна быть только часть жилы после опрессовки;
• Подбирайте болты/винты с диаметром резьбы 8 мм - совпадает с внутренним диаметром отверстия.

Безопасность и стандарты

Наконечник луженый медный узкий L-TM-95-8 КЭАЗ соответствует требованиям к безопасности для оборудования до 1000 В переменного тока. Применение луженого покрытия снижает риск окисления контактов, что увеличивает срок службы и безопасность соединения. Соответствует нормам ГОСТ Р МЭК 60947-1 и ГОСТ 10434.

Преимущества

• Узкая форма фланца - экономит место в щитах, удобен для плотной компоновки;
• Луженое покрытие - защищает от коррозии, улучшает контактную проводимость и снижает переходное сопротивление;
• Смотровое отверстие - позволяет визуально проверить качество опрессовки без демонтажа;
• Совместимость с широким спектром выключателей КЭАЗ - минимизирует необходимость замены комплектующих;
• Работает в экстремальных температурах - от –40 C до +80 C, подходит для холодных и жарких помещений.

Ограничения применения

• Не предназначен для алюминиевых проводов - только для меди;
• Не рекомендован для частых отсоединений - не является быстроразъемным элементом;
• Не следует применять при напряжении выше 1000 В - превышение может вызвать пробой;
• Не подходит для высокочастотных цепей - не имеет экранирующих свойств;
• При использовании в условиях повышенной влажности требует дополнительной защиты (например, герметизации).

Примеры использования

• Подключение мощных кабелей к автоматам ВА57-320 в промышленных щитах;
• Соединение кабелей питания с конвейерными системами на заводах;
• Монтаж в распределительных пунктах с ограниченным пространством - например, в боксах на объектах ЖКХ;
• Обновление старых щитов с заменой наконечников на более надежные - благодаря совместимости с OptiMat E и ВА04.

Практические советы

• Выбирайте инструмент для опрессовки с точной матрицей под 95 мм2 - некорректная опрессовка приведёт к перегреву и выходу из строя;
• Перед монтажом протестируйте наконечник на образце - убедитесь, что он свободно проходит в зажим автомата;
• Если в щите много таких наконечников - планируйте доступ для обслуживания; узкая форма не всегда позволяет легко открутить болт;
• Для длительной работы в агрессивной среде (промышленность, химзаводы) дополнительно смазывайте контакты термостойкой антикоррозийной пастой;
• Храните наконечники в сухом месте - даже луженые контакты могут окисляться при постоянной влажности.
