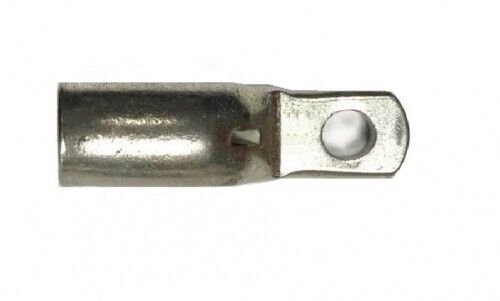

Наконечник кольцевой ТМЛ 95кв.мм под винт d8мм с узкой лопаткой ГОСТ 23981-80 (уп.10шт) DKC 2L8NP ДКС

Наконечник кабельный кольцевой с узкой лопаткой для жилы 95 кв.мм под болт М8 (ТМЛ, ТМЛ-У, DKC) - это надёжный элемент для оконцовки многожильных медных кабелей, предназначенный для прямого подключения к автоматическим выключателям в литом корпусе без расширителей. Бренд DKC обеспечивает соответствие требованиям промышленной электромонтажной практики, а артикул 2l8np указывает на серию Quadro.

Назначение и область применения

Этот наконечник применяется для оконцевания медных многожильных проводников сечением 95 мм2 перед подключением к клеммам автоматических выключателей, особенно в устройствах с компактным литым корпусом. Он исключает необходимость установки расширителей полюсов благодаря узкой форме лопатки. Подходит для силовой аппаратуры: щитовые системы, частотные преобразователи, контакторы, распределительные пункты. Применяется там, где важна плотность сборки и высокая надёжность соединения.

Технические характеристики

• Сечение провода: 95 мм2
• Размер резьбы: M8
• Форма контактной площадки: кольцевая
• Материал: медь М1
• Покрытие: лужённое (с применением висмута)
• Тип проводника: многожильный
• Способ монтажа: опрессовка
• Тонкий фланец: да
• Смотровое отверстие: есть
• Угол соединения: прямолинейный
• Изоляция: да (изолированная конструкция)
• Номинальный ток: 270 А

Совместимость и монтаж

Наконечник совместим с кабелями из меди, имеющими многожильную структуру. Для качественного соединения требуется специальный пресс-клещ с матрицей, соответствующей сечению 95 мм2. Убедитесь, что глубина запрессовки полностью закрывает жилу до начала перехода к лопатке. Крепление осуществляется через болт М8 - момент затяжки не должен превышать рекомендованного производителем (обычно 4–6 Нм). Смотровое отверстие позволяет визуально проверить, достигла ли жила дна гильзы после опрессовки.

Безопасность и стандарты

Произведено в соответствии с требованиями к промышленному электрооборудованию. Лужёное покрытие снижает риск окисления и повышает долговечность в условиях повышенной влажности. Соответствует нормам безопасности для систем до 1000 В переменного тока. Серия Quadro прошла испытания на термическую и механическую стойкость.

Преимущества

• Узкая лопатка (на 28% уже стандартной) позволяет напрямую подключать крупный кабель к компактным автоматам без расширителей.
• Лужение с висмутом предотвращает коррозию и улучшает электропроводность даже при длительной нагрузке.
• Смотровое отверстие гарантирует качество опрессовки - минимизирует риск плохого контакта.
• Изолированная форма снижает вероятность случайного замыкания между соседними клеммами.
• Высокий номинальный ток (270 А) обеспечивает безопасную работу при максимальных нагрузках.

Ограничения применения

• Не одножильными проводами - рассчитан только на многожильные жилы.
• Запрещается использовать с алюминиевыми кабелями - материал наконечника - медь, возможна гальванопара.
• Не подходит для клемм с меньшим диаметром болта, чем M8 - не будет плотного контакта.
• Не следует перегревать - температурный режим ограничен рабочими условиями аппарата, к которому он подключен.

Примеры использования

• Подключение входного кабеля 95 мм2 к автоматическому выключателю типа S7 или Compact NSX в литом корпусе.
• Присоединение мощного кабеля к выходу частотного преобразователя с маленьким зазором между клеммами.
• Монтаж в распределительном щите с плотной компоновкой, где нельзя установить расширители полюсов.
• Обслуживание цепей питания насосов, конвейеров, компрессоров в промышленных объектах.

Практические советы

• Перед опрессовкой удалите изоляцию точно на нужную длину - лишняя часть жилы не должна торчать из гильзы.
• Проверьте, чтобы лопатка была параллельна поверхности клеммы - перекос вызовёт нагрев и быстрый износ.
• Используйте только подходящий инструмент для опрессовки - некорректный пресс может деформировать лопатку или не добить жилу.
• После монтажа осмотрите смотровое отверстие: металл жилы должен быть виден внутри гильзы - значит, соединение выполнено правильно.
• При работе в агрессивной среде периодически контролируйте состояние лужёного слоя - при потере блеска возможно окисление.
