Наконечник медный ТМ 95-12-15 - 556012 ОЦМ

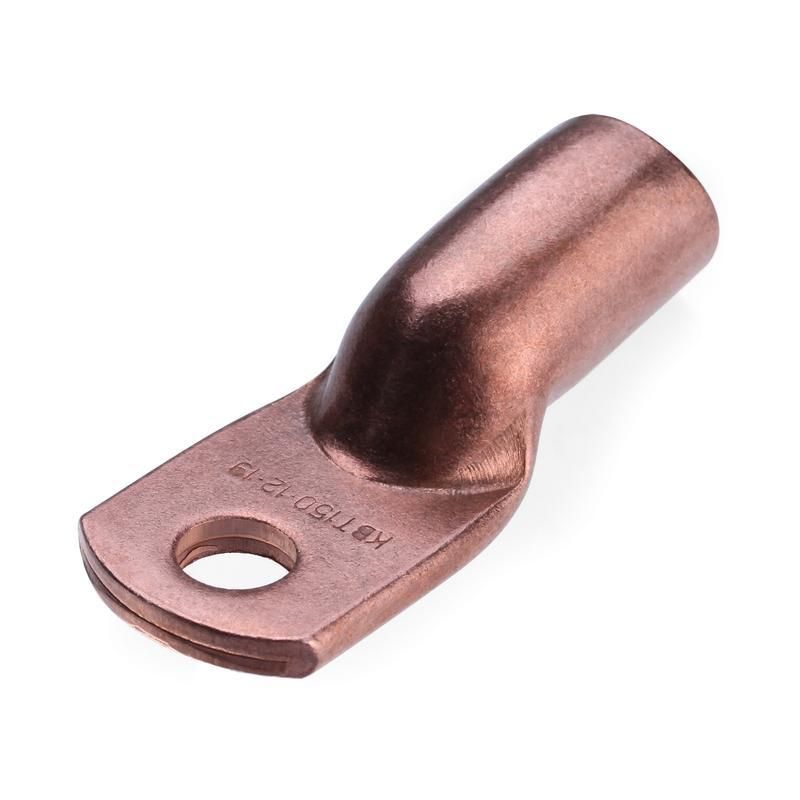

Наконечник медный ТМ 95-12-15 УХЛ3 опрессовочный от КЗОЦМ предназначен для надёжного соединения медных кабелей сечением 95 мм2 с зажимами оборудования через опрессовку. Этот наконечник обеспечивает устойчивый электрический контакт даже в экстремальных условиях, что делает его подходящим для промышленных установок, энергообъектов и силовой аппаратуры.

Назначение и область применения

Наконечник медный ТМ 95-12-15 УХЛ3 опрессовочный используется для оконцевания одножильных и многожильных медных кабелей и проводов с номинальным сечением 95 мм2. Применяется там, где требуется прочное, долговечное и низкоомное соединение - например, на шинах распределительных устройств, контактах автоматических выключателей, заземлениях, трансформаторах и силовых щитах.

Технические характеристики

• Номинальное поперечное сечение: 95 мм2 - соответствует кабелям с таким сечением жилы;
• Диаметр отверстия: 13 мм - подходит для болтов или винтов диаметром 12–13 мм;
• Форма контактной площадки: кольцевая - обеспечивает равномерное давление при затяжке и снижает риск повреждения контакта;
• Материал: медь марки М2 - высокая электропроводность, минимальные потери при передаче тока;
• Способ монтажа: опрессовка - требует специального инструмента, создаёт герметичное соединение без пайки;
• Диапазон рабочих температур: от –70 до +45 C - работает в холодных регионах и закрытых помещениях с перегревом;
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат, допускает повышенную влажность и запылённость.

Совместимость и монтаж

Наконечник медный ТМ 95-12-15 УХЛ3 опрессовочный совместим с кабелями и проводами из мягкой меди, имеющими сечение 95 мм2. Для монтажа необходима гидравлическая или механическая опрессовка - ручной клещи с матрицей под 95 мм2. Не используйте паяльник: пайка нарушает структуру металла и снижает механическую прочность. Перед опрессовкой зачистите жилу на длину, равную глубине гильзы наконечника, чтобы избежать “вылета” провода. После опрессовки проверьте качество соединения - не должно быть трещин, перекосов или следов перегрева.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7385-78 и внутренними стандартами АО “КЗОЦМ”. Медь марки М2 соответствует нормам по чистоте и проводимости. Наконечник не содержит свинца и других токсичных компонентов, безопасен при эксплуатации в замкнутых и открытых системах. Климатическое исполнение УХЛ3 гарантирует работу в условиях, близких к промышленным и внешним средам.

Преимущества

• Высокая электропроводность благодаря использованию электротехнической меди М2 - минимизация нагрева при нагрузках;
• Кольцевая форма контактной площадки - равномерная нагрузка на болт, предотвращает деформацию и искривление;
• Устойчивость к коррозии и агрессивной среде - особенно важно в цехах с влажностью, химическими выбросами или перепадами температур;
• Механическая прочность после опрессовки - соединение не loosens под вибрацией и динамической нагрузкой;
• Производство на заводе КЗОЦМ - контроль качества на всех этапах, соответствие заявленным параметрам.

Ограничения применения

• Не применяется для алюминиевых кабелей - материал несовместим, возможна электрохимическая коррозия;
• Не рекомендован для частых демонтажей - опрессовка является одноразовым соединением;
• Работает только в диапазоне от –70 до +45 C - выше +45 C возможен перегрев и потеря механической прочности;
• Требует точного подбора инструмента для опрессовки - использование неверной матрицы приведёт к плохому контакту или разрыву.

Примеры использования

• Подключение медного кабеля 95 мм2 к шине заземления в подстанции;
• Соединение фазного провода с входными клеммами силового автомата в промышленном щите;
• Присоединение кабеля к выводу трансформатора или реактора в тепловой электростанции;
• Обустройство контура заземления на объектах с суровым климатом (Сибирь, Дальний Восток).

Практические советы

• Перед монтажом всегда проверяйте, что сечение кабеля точно соответствует 95 мм2 - меньшее сечение вызовет перегрузку, большее - не войдёт в гильзу;
• Выбирайте опрессовочные клещи с матрицей, помеченной как “95 mm²”;
• После опрессовки слегка покрутите наконечник на кабеле - он не должен проворачиваться; если есть люфт - соединение некачественное;
• Для длительной эксплуатации в сырых местах можно смазать контактную поверхность антикоррозийной пастой (например, типа “Контактол”);
• Артикул 556012 - единственный номер для заказа этого конкретного наконечника от КЗОЦМ - другие аналоги могут отличаться по диаметру или форме.
