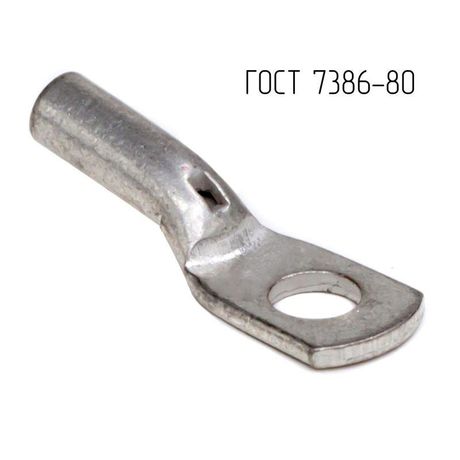

Наконечник 6-5-4-М-Т2 ГОСТ 7386-80 | CLC6-5-4G80T2 DKC ДКС

Наконечник кабельный трубчатый 6-5-4-М-Т2 ГОСТ 7386-80, 6 мм2 от бренда DKC (ДКС) - это надёжное решение для оконцевания медных жил сечением 6 мм2. Артикул clc6-5-4g80t2 соответствует ГОСТ 7386-80 и используется там, где требуется прочное и долговечное соединение с болтом М5.

Назначение и область применения

Наконечник кабельный трубчатый 6-5-4-М-Т2 ГОСТ 7386-80, 6 мм2 применяется для оконцевания одножильных и многожильных медных проводов. Он позволяет безопасно и надёжно подключить кабель к клеммам, шинам, автоматическим выключателям и другим элементам распределительного оборудования. Подходит для установки в щитах, на станках, в системах управления и других промышленных объектах, где важна стабильность контакта и защита от коррозии.

Технические характеристики

• Поперечное сечение кабеля: 6 мм2
• Размер резьбы: М5 (метрическая резьба для крепления болтом)
• Материал контактной части: медь М1
• Защитное покрытие: лужёное - предотвращает окисление и увеличивает срок службы
• Форма контактной площадки: кольцевая - обеспечивает равномерную нагрузку при затяжке
• Угол соединения: 180° - прямой выход провода, удобен для компактной сборки
• Класс проводника: несколько - совместим с одножильными и многожильными жилами
• Количество монтажных отверстий: одно - для одного болта М5
• Наличие смотрового отверстия: да - позволяет проверить глубину введения жилы
• Номинальный ток: до 50 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый 6-5-4-М-Т2 ГОСТ 7386-80, 6 мм2 совместим с болтами и гайками класса точности M5. Для монтажа необходимо:

• Зачистить изоляцию с жилы на длину, соответствующую длине гильзы (обычно около 10–12 мм);
• Вставить жилу в гильзу - внутренняя фаска облегчает введение;
• Обжать опрессовочным инструментом с матрицей для сечения 6 мм2;
• Затянуть болт М5 до требуемого момента - не перетягивать, чтобы не повредить лужёное покрытие.

Из-за прямого угла (180°) наконечник хорошо подходит для ситуаций, когда провод входит параллельно поверхности крепления - например, при подключении к вертикальным шинам.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 7386-80 - стандартом, регламентирующим форму, размеры и механические свойства трубчатых наконечников. Соответствует требованиям ПУЭ-7 по допустимому току 50 А для медных жил 6 мм2. Лужёное покрытие снижает риск возникновения нагрева за счёт уменьшения переходного сопротивления.

Преимущества

• Лужёная поверхность - устойчива к коррозии даже во влажной среде, продлевает срок службы контакта
• Внутренняя фаска на гильзе - упрощает ввод жилы, особенно многожильной, исключает запутывание проводников
• Смотровое отверстие - позволяет визуально контролировать правильность обжатия и полноту вхождения жилы
• Стандартные размеры по ГОСТ - гарантируют совместимость с большинством клемм и зажимов в России и странах СНГ

Ограничения применения

• Не предназначена для алюминиевых жил - материал меди несовместим с алюминием без специальных переходников
• Не рекомендуется использовать при температуре выше +90 C - возможна потеря свойств луда и деформация материала
• Подходит только для жил сечением 6 мм2 - использование с более толстыми или тонкими проводами нарушает качество контакта
• Не является герметичным - не следует применять в условиях постоянного воздействия воды или химически активных сред без дополнительной защиты

Примеры использования

• Подключение силового кабеля к входному автомату в распределительном щите
• Присоединение проводов к шинам PE/N в промышленных щитах
• Крепление кабеля к клеммам частотных преобразователей и пускателей
• Соединение проводов в цепях управления станков и конвейеров

Практические советы

• Перед обжатием убедитесь, что жила полностью вошла в гильзу - смотровое отверстие поможет это проверить
• Используйте только подходящий обжимной инструмент - некорректное давление вызывает плохой контакт или трещины в луде
• При использовании в агрессивной среде (например, на производстве с высокой влажностью) дополнительно смажьте контактную площадку антикоррозийной пастой
• Артикул clc6-5-4g80t2 - один из самых распространённых в линейке Quadro; всегда сверяйте номер на упаковке с заказом
• Для многожильных проводов перед обжатием слегка закрутите жилы - так они лучше сохранят форму внутри гильзы
