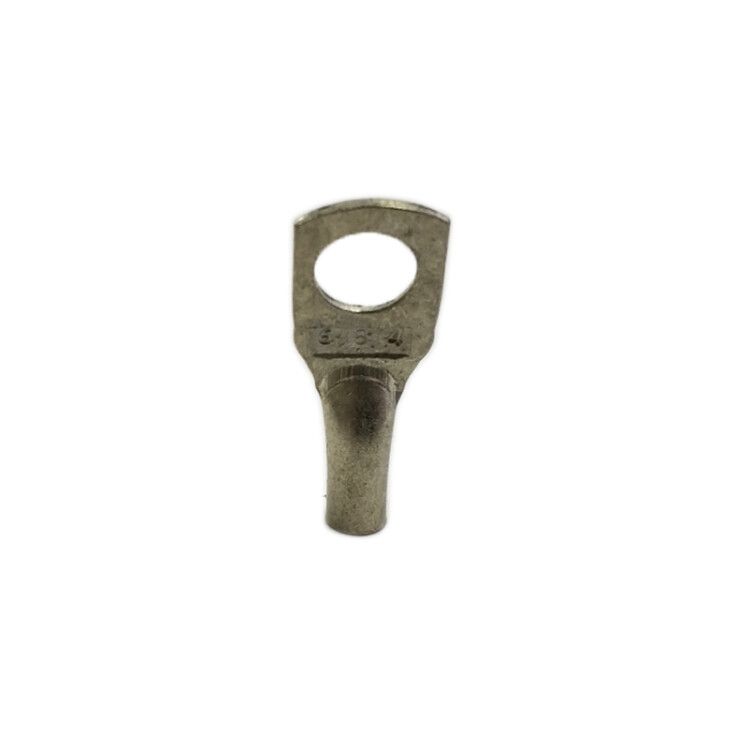

Наконечник луженый медный ТМЛ 6-5-4 Т2 опрес. ЗЭТАРУС zeta10615

Наконечник медный луженый ТМЛ 6-5-4 опрессовочный - это элемент для надежного соединения медной жилы с болтовым зажимом, изготовленный из меди с оловянным покрытием. Продукт соответствует ГОСТ 7386-80, предназначен для кабелей сечением 6 мм2 и совместим с большинством стандартных клемм. Артикул zeta10615 от бренда ЗЭТАРУС гарантирует соответствие заводским нормам качества.

Назначение и область применения

Наконечник медный луженый ТМЛ 6-5-4 опрессовочный используется для оконцевания одножильных и многожильных медных проводов сечением 6 мм2. Он позволяет безопасно подключить кабель к клеммам, шинам, автоматическим выключателям, контакторам и другим устройствам с отверстием диаметром 5 мм. Подходит для установки в распределительных щитах, на промышленном оборудовании, в системах освещения и управления.

Технические характеристики

• Номинальное сечение провода: 6 мм2
• Диаметр отверстия: 5 мм
• Материал: медь марки М2
• Покрытие: луженое (олово-висмут, электролитическое)
• Тип монтажа: опрессовка
• Класс проводника: Класс 2 (гибкий, многопроволочный)
• Конструкция втулки: короткая
• Форма контактной площадки: кольцевая
• Угол соединения: прямолинейный
• Климатическое исполнение: Т2 (умеренный климат, температура от −25C до +40C)
• Цвет: серый
• Количество монтажных отверстий: 1
• Защитный покров: да (предотвращает окисление)
• Тонкий фланец: да (облегчает затяжку и снижает риск перегрева)
• Нормативный документ: ГОСТ 7386-80
• Диапазон внешнего диаметра кабеля: 4 мм

Совместимость и монтаж

Наконечник медный луженый ТМЛ 6-5-4 опрессовочный устанавливается только способом опрессовки - с помощью специального пресса (ручного или гидравлического). Для этого требуется матрица с подходящими размерами, соответствующая сечению 6 мм2 и диаметру отверстия 5 мм. После опрессовки наконечник плотно фиксируется на жиле, исключая люфт и нагрев при нагрузке. Не допускается использование паяльника или механического крепления - это нарушает целостность соединения и снижает надежность.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, что гарантирует механическую прочность, электрическую проводимость и термическую стойкость. Луженое покрытие защищает медь от окисления, предотвращает образование высокого переходного сопротивления и повышает срок службы соединения. Климатическое исполнение Т2 позволяет использовать наконечник в помещениях с умеренным климатом, в том числе в условиях повышенной влажности. Защитный покров и тонкий фланец обеспечивают безопасную работу даже при длительной нагрузке.

Преимущества

• Высокая электропроводность благодаря материалу - медь М2
• Стойкость к коррозии за счет луженого покрытия
• Надежная фиксация после опрессовки - минимизирует риск отсоединения
• Короткая втулка экономит место в щите и упрощает сборку
• Тонкий фланец снижает риск перегрева и улучшает теплоотвод
• Серый цвет и единая форма позволяют легко идентифицировать изделие среди других

Ограничения применения

Наконечник медный луженый ТМЛ 6-5-4 опрессовочный нельзя применять для алюминиевых проводов - он рассчитан только на медь. Также не рекомендуется использовать его для проводов сечением менее 2,5 мм2 или более 10 мм2 - это нарушит качество опрессовки. Диаметр отверстия 5 мм не подходит для клемм с большим или меньшим размером. Климатическое исполнение Т2 исключает эксплуатацию на открытом воздухе при температуре ниже −25C или выше +40C. Не предназначено для частых вибраций или ударных нагрузок без дополнительной фиксации.

Примеры использования

• Подключение силового кабеля к входному автомату в щите квартиры
• Присоединение жилы к клемме контактора на промышленном станке
• Соединение медного провода с шиной PE в распределительном пункте
• Оконцовка кабеля перед подключением к клеммнику в системе автоматизации

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - не больше, не меньше
• Выбирайте матрицу пресса, которая соответствует именно этому наконечнику (6 мм2 / 5 мм)
• Не используйте плоскогубцы или кувалду - это деформирует наконечник и нарушает контакт
• Проверьте посадку после опрессовки: наконечник не должен вращаться на жиле
• При работе в сырых помещениях проверяйте состояние луженого слоя - при потускнении замените деталь
• Артикул zeta10615 от ЗЭТАРУС имеет одинаковые параметры во всех партиях - можно заказывать запасные части без риска несовместимости
