Наконечник медный луженый ТМЛ 6-4-4 EKF PROxima | tml-6-4-4-g

Товарные предложения:

Наконечник медный луженый ТМЛ 6-4-4 PROxima EKF tml-6-4-4-g

20.09.2024

1775 шт.

12,14 ₽

шт.

от 1 дня

Условия поставки наконечника медного лужёного ТМЛ 6-4-4 EKF PROxima | tml-6-4-4-g

Купить 1920 шт. наконечников медных лужёных тмл 6-4-4 ekf proxima | tml-6-4-4-g могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена наконечника медного лужёного ТМЛ 6-4-4 EKF PROxima | tml-6-4-4-g зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

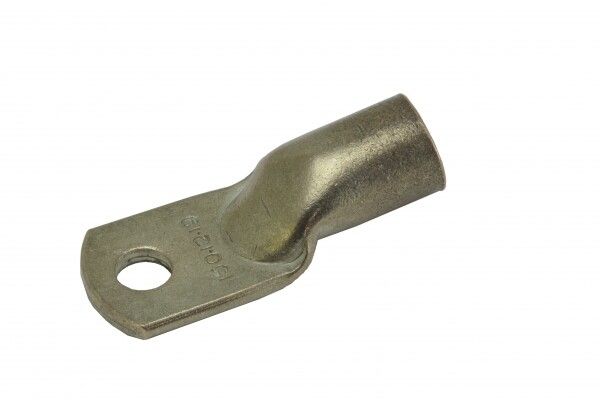

Наконечник медный луженый ТМЛ 6-4-4 EKF PROxima - это силовой наконечник, предназначенный для оконцевания проводов и кабелей с медными и алюминиевыми жилами. Он обеспечивает надежное соединение проводника с оборудованием или шиной путем опрессовки и последующего болтового соединения.

Главные преимущества этого наконечника:

Изготовлен из меди, что обеспечивает высокую электропроводность и стабильность соединения.
Луженое покрытие поверхности защищает наконечник от окисления и коррозии, увеличивая его срок службы.
Кольцевая форма фланца и специальный угол соединения обеспечивают удобство монтажа и надежную фиксацию провода.
Тонкий фланец позволяет использовать наконечник в условиях ограниченного пространства.

Номинальное поперечное сечение наконечника составляет 6 мм², что позволяет использовать его для соединения проводов определенного диаметра. Метрический размер болта составляет 4.

Наконечник медный луженый ТМЛ 6-4-4 EKF PROxima не имеет изолирования и монтажного отверстия со смотровым (контрольным) отверстием. Перед использованием необходимо обжать провод с помощью специального обжимного инструмента.

Характеристики c описанием

Цвет:

Серый

Цвет кабельных наконечников и соединителей (гильз) указывает на их размер, материал изготовления и предназначение, что помогает в правильной идентификации и установке. Выбор правильного цвета обеспечивает надежное соединение и безопасность эксплуатации электрических систем. Серый цвет кабельных наконечников часто используется для обозначения определенного диаметра провода и может указывать на совместимость с алюминиевыми проводами. Рекомендуется использовать серые наконечники в соответствии с техническими спецификациями производителя для обеспечения надежного соединения. Синий цвет наконечников обычно указывает на средний диаметр провода и часто используется в системах с напряжением до 600 В. Выбор синего цвета должен основываться на диаметре провода и требованиях к электрической нагрузке. Красные наконечники предназначены для проводов малого диаметра и используются в низковольтных системах. Они обеспечивают надежное соединение при правильном выборе диаметра провода и соответствующих электрических характеристик. Желтые наконечники часто используются для проводов большего диаметра и рассчитаны на более высокие токи. Они обеспечивают надежное соединение в условиях высокой нагрузки и должны подбираться в соответствии с техническими требованиями. Черный цвет может указывать на специальные свойства наконечников, такие как устойчивость к высоким температурам или использование в специфических условиях. Рекомендуется применять черные наконечники в соответствии с рекомендациями производителя. Белые наконечники часто используются для обозначения нейтральных или заземляющих проводов. Их выбор должен соответствовать электрическим стандартам и требованиям безопасности. Серебристый цвет может указывать на наличие защитного покрытия, такого как олово, которое предотвращает коррозию. Рекомендуется использовать серебристые наконечники в условиях повышенной влажности или агрессивной среды. Коричневые наконечники могут использоваться для обозначения фазных проводов в определенных системах. Их применение должно соответствовать электрическим стандартам и требованиям системы. Медные наконечники обеспечивают отличную проводимость и часто используются в высоконагруженных системах. Рекомендуется использовать медные наконечники для соединения медных проводов и в условиях высокой токовой нагрузки.

Материал:

Медь

Материал кабельных наконечников и соединителей (гильз) определяет их электрические и механические свойства, включая проводимость, устойчивость к коррозии и механическую прочность. Правильный выбор материала важен для обеспечения надежности и долговечности электрических соединений. Медь обладает высокой электрической проводимостью и коррозионной стойкостью, что делает ее идеальным материалом для кабельных наконечников и соединителей. Рекомендуется использовать медные соединители в условиях, требующих минимальных потерь энергии и высокой надежности соединения. Замена на другие материалы допустима, но может привести к увеличению сопротивления и снижению эффективности. Латунь представляет собой сплав меди и цинка, обладающий хорошей проводимостью и механической прочностью. Латунные соединители часто используются в условиях, где требуется баланс между проводимостью и прочностью. Рекомендуется использовать в средах с умеренной коррозионной активностью. Замена на медные соединители может улучшить проводимость. Алюминий имеет меньшую проводимость по сравнению с медью, но отличается легкостью и устойчивостью к коррозии. Алюминиевые соединители подходят для применения в воздушных линиях и других местах, где важен вес. Рекомендуется учитывать коэффициент температурного расширения при установке. Замена на медные соединители может улучшить проводимость, но увеличит вес. Алюминий/медь (Al/Cu) соединители комбинируют свойства обоих металлов, обеспечивая хорошую проводимость и устойчивость к коррозии. Такие соединители часто используются в переходных соединениях между алюминиевыми и медными проводами. Рекомендуется использовать в системах, где необходимо соединение разнородных металлов. Замена на чисто медные или алюминиевые соединители может быть нецелесообразной из-за разницы в свойствах материалов. Очевидно и не требует дополнительного разъяснения. Олово используется в качестве покрытия для улучшения коррозионной стойкости и пайки. Оловянные соединители и наконечники обеспечивают хорошую защиту от окисления и легкость монтажа. Рекомендуется использовать в условиях повышенной влажности или при необходимости частой пайки. Замена на непокрытые соединители может снизить коррозионную стойкость. Пластик используется в качестве изоляционного материала для кабельных наконечников и соединителей. Он обеспечивает электрическую изоляцию и защиту от механических повреждений. Рекомендуется использовать в системах, где требуется дополнительная изоляция и защита. Замена на металлические соединители без изоляции может привести к коротким замыканиям и повреждениям. Фарфор обладает высокой электрической изоляцией и устойчивостью к высоким температурам. Фарфоровые соединители используются в высоковольтных и высокотемпературных приложениях. Рекомендуется использовать в условиях, где требуется высокая термостойкость и изоляция. Замена на пластиковые или металлические соединители может быть нецелесообразной из-за разницы в термостойкости и изоляционных свойствах. Алюминиевый сплав сочетает в себе легкость алюминия с улучшенными механическими свойствами благодаря добавлению других металлов. Соединители из алюминиевого сплава используются там, где требуется высокая прочность при относительно низком весе. Рекомендуется использовать в условиях, где важны механическая прочность и устойчивость к коррозии. Замена на чисто алюминиевые соединители может снизить прочность.

Исполнение:

Прямое

Исполнение кабельных наконечников и соединителей (гильз) определяет их конструктивные особенности и способы применения. Различные исполнения предназначены для различных задач и условий эксплуатации, что влияет на надежность и удобство монтажа. Стандартное исполнение кабельных наконечников и соединителей предназначено для общего применения в электрических цепях. Оно обеспечивает надежное соединение проводников и подходит для большинства стандартных задач по монтажу и ремонту электропроводки. Рекомендуется для использования в условиях, где не требуется специальных характеристик. Гильза представляет собой цилиндрический элемент, который используется для соединения и защиты проводников. Она обеспечивает надежный электрический контакт и механическую защиту соединения. Рекомендуется для использования в местах, где требуется повышение надежности и долговечности соединений. Исполнение в виде приставной лестницы не требует дополнительного описания, так как данный термин очевиден и самодостаточен. Штекер (папа) используется для создания разъемных соединений в электрических цепях. Он обеспечивает возможность быстрого подключения и отключения проводников. Рекомендуется для применения в устройствах, где часто требуется разъемное соединение, например, в бытовой технике и электронике. DIN-исполнение соответствует стандартам Deutsches Institut für Normung (DIN) и предназначено для использования в промышленных и профессиональных приложениях. Оно обеспечивает высокую надежность и совместимость с другими компонентами, соответствующими этим стандартам. Рекомендуется для использования в условиях, где требуется строгое соблюдение стандартов и высокая надежность соединений. Отвод представляет собой элемент, предназначенный для изменения направления электрической цепи. Он обеспечивает надежное соединение проводников под углом и используется в условиях, где необходимо изменить направление кабельной трассы. Рекомендуется для использования в сложных монтажных условиях, где требуется гибкость в прокладке проводов. Разъем с защелкой обеспечивает надежное и быстрое соединение проводников с фиксацией. Он используется в условиях, где требуется частое подключение и отключение проводов с гарантией надежного контакта. Рекомендуется для применения в устройствах, где важна скорость и удобство монтажа, например, в автомобильной и бытовой электронике. Наконечник используется для оконцевания проводников, обеспечивая надежное соединение с клеммами и контактами. Он защищает проводники от механических повреждений и улучшает качество электрического контакта. Рекомендуется для использования в электрических щитах, распределительных коробках и других местах, где требуется надежное оконцевание проводов. Приставная-раздвижная лестница не требует дополнительного описания, так как данный термин очевиден и самодостаточен. Стремянка не требует дополнительного описания, так как данный термин очевиден и самодостаточен.

Тип изделия:

Наконечник кабельный

Тип изделия в рубрике "Кабельные наконечники и соединители (гильзы)" определяет конкретное назначение и конструкцию компонента, будь то кабельный наконечник, соединительная гильза или иной элемент. Этот параметр влияет на совместимость с различными типами кабелей и проводов, а также на условия эксплуатации (например, температурные и механические нагрузки). При выборе типа изделия необходимо учитывать спецификации кабельной системы, такие как сечение проводника, материал проводника и изоляции, а также требования к надежности соединения. Замена одного типа изделия на другой должна производиться только при полной уверенности в их взаимозаменяемости и соответствия техническим требованиям.

Изолированн.:

Нет

Свойство "Изолированн." указывает на наличие или отсутствие изоляционного покрытия у кабельных наконечников и соединителей (гильз). Изоляция играет важную роль в предотвращении коротких замыканий, обеспечении безопасности и долговечности соединений. Отсутствие изоляции означает, что кабельный наконечник или соединитель не имеет дополнительного покрытия, что может быть предпочтительно в условиях, где требуется максимальная проводимость и минимальное сопротивление. Однако такие соединения требуют особого внимания к монтажу и эксплуатации, чтобы избежать коротких замыканий и повреждений. Рекомендуется использовать в системах с хорошей защитой от внешних воздействий и при необходимости дополнительной изоляции с помощью термоусадочных трубок или других методов. Наличие изоляции означает, что кабельный наконечник или соединитель покрыт специальным материалом, который предотвращает короткие замыкания и обеспечивает дополнительную защиту от механических повреждений и коррозии. Изолированные соединители рекомендуется использовать в системах с повышенными требованиями к безопасности и долговечности, а также в условиях, где возможны механические воздействия или воздействие агрессивных сред.

Сечение жилы:

6 мм2

Сечение жилы, измеряемое в квадратных миллиметрах (мм²), представляет собой площадь поперечного сечения проводника, который подключается к кабельному наконечнику или соединителю (гильзе). Это ключевой параметр, влияющий на пропускную способность тока и тепловыделение в проводнике. Выбор правильного сечения жилы обеспечивает надежное соединение и предотвращает перегрев, что особенно важно для обеспечения безопасности и долговечности электрической системы. При выборе кабельных наконечников и соединителей необходимо учитывать номинальный ток и напряжение, а также стандарты и рекомендации производителя оборудования, чтобы соответствовать требованиям конкретной электрической установки. В случае замены кабельных наконечников или соединителей важно использовать компоненты с идентичным или подходящим сечением жилы для поддержания надлежащей работы и безопасности системы.

Форма фланца:

Кольцевая

Форма фланца кабельных наконечников и соединителей (гильз) определяет конструктивные особенности контактной части, которая обеспечивает соединение с проводником или другим компонентом электрической цепи. Различные формы фланцев предназначены для различных типов соединений и условий эксплуатации, влияя на надежность контакта, удобство монтажа и совместимость с оборудованием. Кольцевая форма фланца представляет собой замкнутый круг, который надевается на болт или шпильку. Это обеспечивает надежное и стабильное соединение, минимизируя риск разъединения под воздействием вибраций или механических нагрузок. Рекомендуется для использования в критически важных соединениях, где требуется высокая надежность и долговечность. Вилочная форма фланца имеет два параллельных выступа, между которыми размещается болт или шпилька. Это упрощает процесс монтажа и демонтажа, позволяя быстро подключать и отключать проводники без необходимости полного снятия крепежа. Подходит для систем, требующих частого обслуживания или замены компонентов. Специальная форма фланца относится к нестандартным конструкциям, разработанным для специфических применений. Эти фланцы могут иметь уникальные геометрические особенности для обеспечения оптимального контакта в особых условиях эксплуатации. Выбор и замена таких фланцев требует учета специфики применения и консультации с производителем. Штыревая форма фланца представляет собой цилиндрический штифт, который вставляется в соответствующее гнездо. Обеспечивает плотный и стабильный контакт, часто используется в соединениях с ограниченным пространством. Рекомендуется для применения в компактных устройствах и системах с высокой плотностью монтажа. Плоский штырь имеет плоскую, прямоугольную форму, что обеспечивает большую площадь контакта с ответной частью. Это увеличивает проводимость и снижает сопротивление контакта, что важно для высокотоковых соединений. Подходит для применения в мощных электрических системах и оборудовании. Крючкообразная форма фланца имеет изогнутую форму, напоминающую крючок, который фиксируется на крепежном элементе. Это обеспечивает быстрый и надежный монтаж, особенно в условиях ограниченного доступа. Рекомендуется для использования в мобильных и временных установках, где требуется частое подключение и отключение проводников.

Тонкий фланец:

Да

Тонкий фланец представляет собой уменьшенную толщину фланцевой части кабельного наконечника или соединителя (гильзы). Это свойство может влиять на установку и эксплуатационные характеристики изделия, такие как плотность соединения, механическая прочность и удобство монтажа в ограниченном пространстве. Выбор между наличием и отсутствием тонкого фланца зависит от конкретных требований к монтажу и эксплуатации. Отсутствие тонкого фланца означает, что кабельный наконечник или соединитель имеет стандартную толщину фланца. Это обеспечивает высокую механическую прочность и устойчивость к механическим воздействиям. Рекомендуется выбирать изделия без тонкого фланца в случаях, когда требуется высокая надежность и долговечность соединения, а также при наличии достаточного монтажного пространства. Наличие тонкого фланца указывает на уменьшенную толщину фланцевой части, что позволяет использовать кабельные наконечники и соединители в ограниченных пространствах и при необходимости минимизации веса. Однако это может снижать механическую прочность соединения. Рекомендуется использовать изделия с тонким фланцем в ситуациях, где важна компактность и вес, при этом следует учитывать возможные компромиссы по прочности и долговечности.

Способ монтажа:

Опрессовка

Способ монтажа определяет метод установки и фиксации кабельных наконечников и соединителей (гильз) на проводниках. Выбор способа монтажа влияет на надежность соединения, механическую прочность и электрические характеристики. Различные способы монтажа подходят для разных условий эксплуатации и типов проводников. Опрессовка — метод монтажа, при котором наконечник или соединитель деформируется с помощью специального инструмента для создания надежного механического и электрического контакта. Этот способ обеспечивает высокую прочность соединения и устойчивость к вибрациям. Рекомендуется использовать для проводников с большой площадью сечения и в условиях, требующих высокой надежности. Пайка — метод монтажа, при котором соединение производится с помощью расплавленного припоя. Обеспечивает хорошую электрическую проводимость и механическую прочность. Рекомендуется использовать в условиях, где требуется герметичность соединения и высокая коррозионная стойкость. Не рекомендуется для соединений, подверженных сильным механическим нагрузкам. Стационарный монтаж предполагает фиксированное крепление кабельного наконечника или соединителя на проводнике без возможности его перемещения. Обеспечивает надежное и долговечное соединение, подходит для стационарных установок, где нет необходимости в частом обслуживании или замене соединений. На винты — метод монтажа, при котором наконечник или соединитель фиксируется с помощью винтовых зажимов. Обеспечивает простоту установки и возможность многократного использования. Рекомендуется для временных соединений или в системах, где требуется частое обслуживание и замена проводников. Обжимной — метод монтажа, при котором наконечник или соединитель обжимается вокруг проводника с помощью специального инструмента. Обеспечивает надежное механическое и электрическое соединение. Подходит для различных типов проводников и условий эксплуатации, включая вибрационные нагрузки. На кабель — метод монтажа, при котором наконечник или соединитель устанавливается непосредственно на кабель без необходимости использования дополнительных инструментов или материалов. Обеспечивает быстрое и простое соединение, подходит для временных или аварийных соединений. Опресcовка — метод монтажа, аналогичный опрессовке, при котором наконечник или соединитель деформируется для создания надежного контакта. Обеспечивает высокую прочность соединения и устойчивость к вибрациям. Рекомендуется для проводников с большой площадью сечения и в условиях, требующих высокой надежности. Опрессовка, термоусадка — комбинированный метод монтажа, при котором наконечник или соединитель сначала опрессовывается, а затем покрывается термоусадочной трубкой для дополнительной изоляции и защиты от коррозии. Обеспечивает высокую механическую и электрическую надежность, рекомендуется для использования в условиях повышенной влажности и агрессивных сред. Термоусадка — метод монтажа, при котором наконечник или соединитель покрывается термоусадочной трубкой, которая сжимается под воздействием тепла, обеспечивая плотное прилегание и изоляцию. Обеспечивает дополнительную защиту от влаги и коррозии. Рекомендуется для использования в условиях повышенной влажности и агрессивных сред. Открытый способ на опорах линий электропередач — метод монтажа, применяемый для установки кабельных наконечников и соединителей на опорах линий электропередач. Обеспечивает надежное соединение в условиях внешней среды, устойчив к воздействию погодных факторов и механических нагрузок. Рекомендуется для использования в энергетических сетях и на открытых пространствах.

Угол соединения:

Специальный угол

Угол соединения определяет геометрическое расположение кабельного наконечника или соединителя относительно кабеля и других компонентов системы. Это свойство важно для обеспечения правильного и надежного подключения, минимизации механических напряжений и оптимизации пространства. Выбор угла соединения зависит от конфигурации оборудования и условий установки. 180 град. (по горизонтали): Угол соединения, при котором кабельный наконечник или соединитель располагается на одной линии с кабелем. Это стандартное положение, обеспечивающее минимальное механическое напряжение и простоту монтажа. Рекомендуется для случаев, когда кабель проходит по прямой линии без изгибов. Прямолинейный (-ая): Соединитель или наконечник располагается прямо относительно кабеля, без изгибов. Это универсальное решение для большинства стандартных применений, обеспечивающее надежное соединение и простоту установки. Подходит для ситуаций, где нет необходимости в изменении направления кабеля. Специальный угол: Угол соединения, отличный от стандартных 90, 45 или 180 градусов. Используется в специфических условиях, где требуется особое расположение кабеля для обхода препятствий или соответствия конструкционным требованиям. Выбор такого угла требует тщательного расчета и понимания механических нагрузок. 90 град.: Угол соединения, при котором кабельный наконечник или соединитель располагается под прямым углом к кабелю. Это решение часто используется в ограниченных пространствах или для изменения направления кабеля. Важно учитывать возможные механические напряжения и обеспечить достаточную поддержку кабеля. 45 град.: Угол соединения, при котором кабельный наконечник или соединитель располагается под углом 45 градусов к кабелю. Это промежуточное решение, позволяющее плавно изменить направление кабеля и снизить механические напряжения по сравнению с углом в 90 градусов. Рекомендуется для ситуаций, где требуется мягкий изгиб кабеля.

Диаметр наружный:

6 мм

Диаметр наружный (мм) — это внешний диаметр кабельного наконечника или соединителя (гильзы). Он определяет совместимость с кабелями и клеммами, а также влияет на механическую прочность и устойчивость соединения. При выборе и замене важно учитывать, чтобы диаметр наружный соответствовал диаметру кабеля и клеммы для обеспечения надежного и безопасного соединения.

Диапазон сечений:

Диапазон сечений — это параметр, указывающий минимальное и максимальное поперечное сечение проводников, с которыми совместимы кабельные наконечники и соединители (гильзы). Этот параметр критически важен для обеспечения надежного электрического контакта и предотвращения перегрева или механических повреждений. При выборе кабельных наконечников и соединителей необходимо учитывать сечение проводников, чтобы обеспечить соответствие диапазону сечений, указанному производителем. Несоответствие может привести к ненадежному соединению, повышенному сопротивлению и потенциальным отказам в работе электрической системы. Рекомендуется заменять кабельные наконечники и соединители на изделия с аналогичным диапазоном сечений при проведении ремонтов или модернизаций.

Материал изделия:

Медь

Материал изделия определяет состав, из которого изготовлены кабельные наконечники и соединители (гильзы). Наиболее часто используются медь, алюминий и их сплавы. Медные наконечники обеспечивают высокую проводимость и устойчивость к коррозии, что делает их идеальными для большинства электрических соединений. Алюминиевые наконечники легче и дешевле, но имеют более высокое сопротивление и подвержены окислению. Выбор материала зависит от условий эксплуатации, требуемой проводимости и бюджета. При замене важно учитывать совместимость материалов для предотвращения гальванической коррозии и обеспечения надежного соединения.

Сфера применения:

Оконцевание опрессовкой кабелей и проводов с медными жилами.

Сфера применения кабельных наконечников и соединителей (гильз) определяет области и условия, в которых данные компоненты могут эффективно использоваться. Это свойство указывает на конкретные типы электрических сетей, оборудования и условий эксплуатации, включая напряжение, токовые нагрузки и окружающую среду. Влияние на работу устройства заключается в обеспечении надежного и безопасного соединения проводников, что критически важно для стабильной работы электрических систем. При выборе кабельных наконечников и соединителей рекомендуется учитывать соответствие их характеристик требованиям конкретной сферы применения, включая механические нагрузки, температурные условия и химическую стойкость. Замена должна производиться с учетом совместимости с существующими системами и соблюдением всех технических норм и стандартов.

Диаметр отверстия:

4.3 мм

Диаметр отверстия (мм) — это размер внутреннего отверстия кабельного наконечника или соединителя, измеряемый в миллиметрах. Этот параметр определяет, какой максимальный диаметр кабеля или провода можно вставить в наконечник или гильзу. Правильный выбор диаметра отверстия важен для обеспечения надежного электрического контакта и предотвращения перегрева или повреждения соединения. При выборе кабельных наконечников и соединителей рекомендуется учитывать диаметр кабеля, который будет использоваться, и подбирать соответствующий диаметр отверстия. При замене важно убедиться, что новый наконечник или гильза имеют такой же или близкий диаметр отверстия, чтобы сохранить надежность и безопасность соединения.

Диаметр внутренний:

4 мм

Диаметр внутренний (мм) — это ключевой параметр кабельных наконечников и соединителей (гильз), который определяет внутренний размер отверстия, через которое проходит проводник. Этот диаметр должен соответствовать диаметру проводника для обеспечения надежного электрического контакта и минимизации потерь. Неправильный выбор диаметра внутреннего может привести к недостаточному контакту, перегреву и потенциальному выходу из строя соединения. При выборе кабельных наконечников и соединителей рекомендуется учитывать стандарты и спецификации проводников, а также условия эксплуатации. Замена должна осуществляться с учетом того, чтобы новый наконечник или соединитель имел такой же или близкий внутренний диаметр, соответствующий диаметру проводника.

Маркировочная окраска:

Серый

Маркировочная окраска кабельных наконечников и соединителей (гильз) используется для быстрой и удобной идентификации элементов в электрических схемах. Цветовая маркировка помогает различать типы, размеры и предназначение кабельных наконечников, что упрощает монтаж и техническое обслуживание. Серый цвет маркировки кабельных наконечников и соединителей указывает на определенные характеристики, такие как размер или тип соединения. Это позволяет быстро идентифицировать компоненты в сложных схемах и снижает вероятность ошибки при подключении. Рекомендуется использовать серый цвет в соответствии с техническими требованиями и стандартами, чтобы обеспечить совместимость и надежность соединений. Отсутствие маркировочной окраски означает, что кабельные наконечники и соединители не имеют цветовой идентификации. Это может усложнить процесс монтажа и технического обслуживания, так как потребуется дополнительное внимание и проверка характеристик каждого элемента. Рекомендуется использовать кабельные наконечники и соединители без маркировочной окраски в простых схемах или в условиях, где цветовая идентификация не является критически важной.

Номинальное напряжение:

35 кВ

Номинальное напряжение указывает на максимальное напряжение, при котором кабельные наконечники и соединители (гильзы) могут безопасно работать. Это важный параметр, который влияет на выбор компонентов для электрических систем, обеспечивая их надежность и безопасность. При выборе необходимо учитывать номинальное напряжение системы, чтобы избежать перегрузок и повреждений. 35 В - Подходит для низковольтных систем. Рекомендуется для использования в бытовых и легких промышленных приложениях. 0.69 кВ - Применяется в системах среднего напряжения. Идеально для распределительных сетей и промышленных применений. 10 кВ - Используется в высоковольтных системах, таких как подстанции и крупные промышленные установки. Требует особого внимания к изоляции и безопасности. 400 В - Стандартное значение для многих промышленных и коммерческих приложений. Обеспечивает надежную работу в трехфазных системах. 0.4 кВ - Часто используется в распределительных сетях и промышленных объектах. Обеспечивает баланс между безопасностью и эффективностью. 1 кВ - Применяется в системах среднего напряжения. Подходит для использования в распределительных сетях и крупных промышленных объектах. 20 кВ - Используется в высоковольтных системах. Требует усиленной изоляции и строгих мер безопасности. 380 В - Широко используется в трехфазных промышленных системах и распределительных сетях. Обеспечивает стабильную и надежную работу оборудования. 10000 В - Применяется в высоковольтных системах, таких как подстанции и крупные промышленные установки. Требует особого внимания к изоляции и безопасности. 0.4/1 кВ - Указывает на возможность использования в системах как низкого, так и среднего напряжения. Обеспечивает гибкость в применении и надежность работы.

Номин. поперечное сечение:

6 мм²

Номинальное поперечное сечение кабельных наконечников и соединителей (гильз) указывает на площадь поперечного сечения проводника, для которого предназначен данный компонент. Этот параметр измеряется в квадратных миллиметрах (мм²) и определяет допустимую нагрузку, которую может выдержать соединение без перегрева и потери эффективности. Выбор правильного номинального поперечного сечения важен для обеспечения надежного и безопасного соединения электрических цепей, а также для предотвращения возможных аварий и повреждений оборудования. Номинальное поперечное сечение 35 мм² подходит для применения в средних и крупных электрических цепях, обеспечивая надежное соединение и устойчивость к высоким нагрузкам. Рекомендуется для использования в промышленных установках и распределительных системах. Номинальное поперечное сечение 25 мм² используется в цепях средней мощности, где требуется надежное соединение и устойчивость к умеренным нагрузкам. Идеально подходит для применения в бытовых и коммерческих электроустановках. Номинальное поперечное сечение 50 мм² предназначено для высокомощных цепей, обеспечивая надежное соединение и устойчивость к значительным нагрузкам. Рекомендуется для применения в тяжелой промышленности и энергетических системах. Номинальное поперечное сечение 16 мм² используется в цепях с умеренной мощностью, обеспечивая надежное соединение и устойчивость к средним нагрузкам. Подходит для бытовых и легких промышленных применений. Номинальное поперечное сечение 10 мм² предназначено для цепей с небольшой мощностью, обеспечивая надежное соединение и устойчивость к низким нагрузкам. Идеально подходит для применения в бытовых и малых коммерческих установках. Номинальное поперечное сечение 6 мм² используется в цепях с малой мощностью, обеспечивая надежное соединение и устойчивость к небольшим нагрузкам. Рекомендуется для использования в легких бытовых и коммерческих электроустановках. Номинальное поперечное сечение 70 мм² подходит для высокомощных цепей, обеспечивая надежное соединение и устойчивость к очень высоким нагрузкам. Рекомендуется для применения в тяжелой промышленности и крупных энергетических системах. Номинальное поперечное сечение 95 мм² используется в цепях с очень высокой мощностью, обеспечивая надежное соединение и устойчивость к экстремальным нагрузкам. Идеально подходит для применения в энергетических и промышленных установках высокой мощности. Номинальное поперечное сечение 150 мм² предназначено для цепей с максимальной мощностью, обеспечивая надежное соединение и устойчивость к сверхвысоким нагрузкам. Рекомендуется для использования в крупных энергетических системах и тяжелой промышленности. Номинальное поперечное сечение 120 мм² используется в цепях с очень высокой мощностью, обеспечивая надежное соединение и устойчивость к экстремально высоким нагрузкам. Подходит для применения в энергетических и промышленных системах высокой мощности.

Дополнительная информация:

Размер болта: M4

Дополнительная информация для кабельных наконечников и соединителей (гильз) указывает на количество вводов кабеля, их форму (круглый или овальный), диаметр кабеля в миллиметрах и количество сростков. Эти параметры важны для выбора подходящего соединителя, так как они определяют совместимость с конкретными типами и размерами кабелей, а также обеспечивают надежное соединение и минимальные потери при передаче электрической энергии. Рекомендуется выбирать соединители, соответствующие указанным параметрам вашего кабеля, чтобы избежать проблем с установкой и эксплуатацией. При замене соединителей следует учитывать те же параметры для обеспечения совместимости и надежности системы.

Метрический размер болта (М..):

Метрический размер болта (М..) указывает на диаметр резьбы болта в миллиметрах, что является критическим параметром при выборе кабельных наконечников и соединителей (гильз). Правильный выбор метрического размера болта обеспечивает надежное крепление и электрический контакт, минимизируя риск механических повреждений и потерь в проводимости. При выборе и замене болтов следует учитывать совместимость с существующими компонентами и нагрузками, а также следовать рекомендациям производителя для обеспечения оптимальной работы устройства.

Защитное покрытие поверхности:

Лужёный (-ая)

Защитное покрытие поверхности кабельных наконечников и соединителей (гильз) играет ключевую роль в обеспечении долговечности и надежности соединений. Оно защищает металлические части от коррозии, механических повреждений и других внешних воздействий, что особенно важно в агрессивных средах и при высоких эксплуатационных нагрузках. Луженая оловом поверхность обеспечивает надежную защиту от коррозии и улучшает электрическую проводимость. Рекомендуется для применения в условиях высокой влажности и в электрических цепях, где требуется минимальное сопротивление контакта. Замена требуется при повреждении слоя олова или значительном износе. Без покрытия означает, что поверхность наконечников и соединителей не имеет дополнительной защиты. Такие изделия могут быть подвержены коррозии и механическим повреждениям, поэтому их использование рекомендуется только в условиях, где отсутствуют агрессивные среды и минимальные механические нагрузки. Замена требуется при первых признаках коррозии или повреждений. Гальванически/электролитически оцинкованная поверхность обладает высокой устойчивостью к коррозии благодаря тонкому слою цинка, нанесенному электролитическим методом. Рекомендуется для использования в условиях повышенной влажности и воздействия агрессивных химических веществ. Замена требуется при повреждении цинкового слоя. Необработанная поверхность не имеет защитного покрытия и может подвергаться коррозии и механическим повреждениям. Рекомендуется для использования в контролируемых условиях с минимальными воздействиями окружающей среды. Замена требуется при первых признаках коррозии или механических повреждений. Оцинкованная поверхность защищена слоем цинка, который предотвращает коррозию и увеличивает срок службы изделия. Рекомендуется для использования в условиях повышенной влажности и воздействия агрессивных веществ. Замена требуется при повреждении цинкового слоя. Анодированная поверхность имеет оксидный слой, который повышает коррозионную стойкость и износостойкость. Рекомендуется для использования в агрессивных средах и при высоких механических нагрузках. Замена требуется при повреждении анодированного слоя. Гальванизированная поверхность, как и оцинкованная, защищена слоем цинка, нанесенным методом гальванизации. Обеспечивает высокую коррозионную стойкость и долговечность. Рекомендуется для применения в условиях повышенной влажности и агрессивных сред. Замена требуется при повреждении защитного слоя. Обработанная поверхность имеет дополнительную защиту от коррозии и механических повреждений. Конкретная обработка может варьироваться и должна быть указана производителем. Рекомендуется для использования в условиях, требующих повышенной защиты. Замена требуется при повреждении защитного слоя. Лакокрасочная поверхность покрыта слоем краски или лака, который защищает от коррозии и механических повреждений. Рекомендуется для использования в условиях, где требуется дополнительная защита и эстетический вид. Замена требуется при повреждении лакокрасочного покрытия. Горячее цинкование обеспечивает толстый и прочный слой цинка, который защищает от коррозии и механических повреждений. Рекомендуется для использования в самых агрессивных средах и при высоких эксплуатационных нагрузках. Замена требуется при значительном износе или повреждении цинкового слоя.

Количество монтажных отверстий:

Количество монтажных отверстий указывает на число отверстий, предназначенных для крепления кабельного наконечника или соединителя (гильзы) к монтажной поверхности или другому оборудованию. Это свойство важно для обеспечения надежного и стабильного соединения, а также для распределения механической нагрузки и предотвращения перегрева. Правильный выбор количества монтажных отверстий зависит от требований конкретного применения и условий эксплуатации. Одно монтажное отверстие. Наконечники и соединители с одним монтажным отверстием являются наиболее простыми и часто применяются в ситуациях, где требуется быстрое и простое крепление. Они подходят для использования в условиях ограниченного пространства и при меньших механических нагрузках. Рекомендуется использовать такие изделия в системах с невысокими требованиями к прочности и устойчивости соединения. Два монтажных отверстия. Наконечники и соединители с двумя монтажными отверстиями обеспечивают более стабильное и надежное крепление за счет распределения механической нагрузки на две точки. Это уменьшает риск ослабления соединения и повышает его устойчивость к вибрациям и механическим воздействиям. Рекомендуется использовать такие изделия в критически важных системах, где требуется повышенная надежность и долговечность соединения.

Со смотровым (контрольным) отверстием:

Нет

Смотровое (контрольное) отверстие в кабельных наконечниках и соединителях (гильзах) служит для визуального контроля правильности установки и подключения кабеля. Оно позволяет проверить, что кабель полностью вставлен и надежно закреплен в наконечнике или гильзе, что значительно повышает надежность и безопасность электрического соединения. Отсутствие смотрового отверстия означает, что визуально контролировать правильность установки кабеля невозможно. Это может усложнить процесс монтажа и повысить риск ненадежного соединения. Рекомендуется использовать такие наконечники и гильзы в менее критичных приложениях или там, где есть другие способы контроля качества соединения. Наличие смотрового отверстия позволяет легко и быстро проверить правильность установки кабеля. Это особенно важно в ответственных и критичных приложениях, где надежность и безопасность соединения имеют первостепенное значение. Рекомендуется использовать такие наконечники и гильзы в местах с высоким уровнем ответственности и в условиях, требующих частого контроля соединений.

Метрический размер соединительной резьбы:

Метрический размер соединительной резьбы определяет диаметр и шаг резьбы, используемой для соединения кабельных наконечников и соединителей (гильз). Правильный выбор метрического размера резьбы обеспечивает надежное и безопасное соединение, минимизируя риск ослабления или разрыва в местах соединения. Размеры резьбы варьируются в зависимости от требований к механической прочности и электрической проводимости соединения. Резьба с метрическим размером 8 мм обеспечивает прочное соединение для кабельных наконечников среднего размера. Рекомендуется использовать в системах, где требуется баланс между механической прочностью и компактностью соединения. Резьба с метрическим размером 10 мм подходит для более крупных кабельных наконечников, обеспечивая высокую механическую прочность и надежность. Идеально подходит для промышленных применений с высокими требованиями к долговечности соединений. Резьба с метрическим размером 6 мм используется для небольших кабельных наконечников, где важна компактность соединения. Рекомендуется для применения в электронике и мелких электрических системах. Резьба с метрическим размером 12 мм обеспечивает очень высокую прочность соединения и используется в тяжелых промышленных условиях. Подходит для кабельных наконечников, которые должны выдерживать значительные механические нагрузки. Резьба с метрическим размером 5 мм предназначена для очень мелких соединений, где важна минимизация размеров и веса. Используется в миниатюрных электронных устройствах и системах. Резьба с метрическим размером 16 мм обеспечивает максимальную прочность и устойчивость соединения. Идеально подходит для крупногабаритных кабелей и соединителей в условиях высокой механической нагрузки. Резьба с метрическим размером 4 мм используется в очень мелких соединениях, где важны компактность и легкость. Применяется в точных электронных устройствах и системах. Резьба с метрическим размером 14 мм обеспечивает высокую прочность и надежность соединения для крупных кабелей. Рекомендуется для использования в тяжелых промышленных и электрических системах. Резьба с метрическим размером 20 мм предназначена для самых крупных кабельных соединений, где требуется максимальная механическая прочность и устойчивость. Используется в тяжелых промышленных и энергетических системах. Резьба с метрическим размером 0 мм указывает на отсутствие резьбы или использование альтернативного метода соединения. Применяется в случаях, когда требуется быстрое и простое соединение без использования резьбовых элементов.

Сертификаты

Декларация о соответствии

PDF

AG03_W86505

PDF

417-036.CN.02.00063_EKF

PDF

PISMO_EKF

PDF
