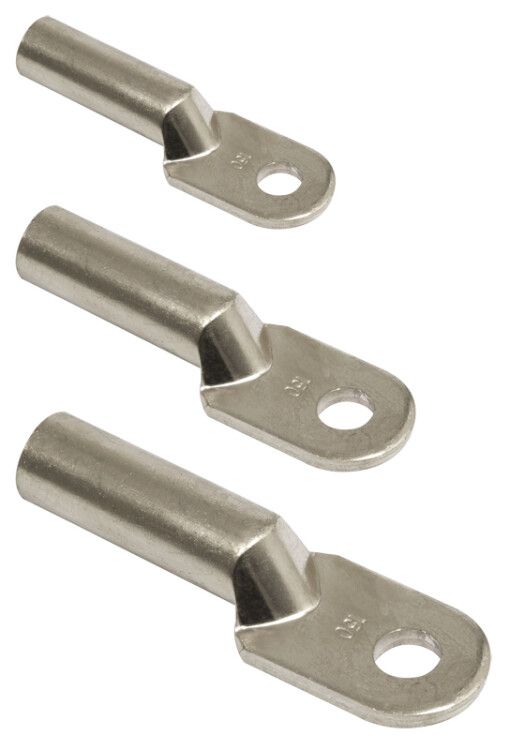

Наконечник кабельный ТМЛ JG-6 6 мм2 М6 IEK (ИЭК) UNP40-006-04-04

Наконечник медный луженый кабельный JG-6, 6-6-4 от IEK предназначен для надежного оконцевания многожильных медных проводов сечением 6 мм2. Артикул UNP40-006-04-04 обеспечивает устойчивый контакт при опрессовке и применяется в силовых цепях промышленного и бытового оборудования.

Назначение и область применения

Наконечник JG-6, 6-6-4 используется для оконцевания многожильных медных кабелей и проводов перед подключением к зажимам, клеммным колодкам, автоматическим выключателям и другим контактным устройствам. Применяется там, где требуется прочное и долговечное соединение - например, в распределительных щитах, на станках, конвейерах, системах освещения и управления.

Технические характеристики

• Поперечное сечение кабеля: 6 мм2
• Материал: электротехническая медь
• Покрытие: луженое - защищает от окисления и улучшает паяемость
• Способ монтажа: опрессовка (требуется специальный инструмент)
• Наружный диаметр: 6 мм
• Внутренний диаметр: 6,2 мм - соответствует внешнему диаметру изоляции кабеля 6 мм2
• Угол соединения: прямолинейный - удобен для компактной сборки
• Количество монтажных отверстий: 1
• Цвет: серый
• Рекомендованный срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник JG-6, 6-6-4 совместим с кабелями и проводами сечением 6 мм2, имеющими внешний диаметр до 6 мм. Для монтажа необходим инструмент для опрессовки с матрицей, подходящей под размер 6 мм2. Пайка также допустима, но не рекомендуется как основной способ - она снижает механическую прочность соединения. Убедитесь, что жилы полностью вошли в гильзу наконечника перед опрессовкой - недостаточная глубина ведёт к перегреву и выходу из строя.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству материалов и исполнения для электротехнической продукции. Луженое покрытие предотвращает коррозию, повышает безопасность в условиях повышенной влажности. Соответствует нормам ГОСТ Р МЭК 60947-7-1 для соединений в распределительных устройствах.

Преимущества

• Луженая медь уменьшает риск окисления контакта - особенно важно в помещениях с высокой влажностью
• Стандартный внутренний диаметр 6,2 мм гарантирует плотную посадку на кабель 6 мм2 без люфта
• Прямолинейная форма позволяет легко размещать наконечники в тесных шкафах и щитах
• Опрессовка даёт более надёжное соединение, чем просто затяжка винтом - исключает ослабление со временем

Ограничения применения

• Не предназначена для одножильных проводов - возможна деформация жилы при опрессовке
• Не подходит для кабелей сечением больше 6 мм2 - увеличится риск перегрева и плохого контакта
• Не использовать в средах с постоянными вибрациями без дополнительной фиксации - возможно ослабление соединения
• Срок службы 5 лет указан при температуре от –40C до +80C; при более экстремальных условиях срок может сократиться

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щите дома
• Оконцевание провода питания двигателя на промышленном оборудовании
• Соединение медного кабеля с клеммной колодкой в системе управления HVAC
• Фиксация заземляющего проводника в распределительном пункте

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - не оставляйте лишнюю изоляцию внутри
• Выбирайте инструмент с регулируемым усилием - переопрессовка может повредить наконечник
• Проверьте после монтажа: наконечник не должен болтаться на проводе, а контакт должен быть герметичным
• Для длительной работы в агрессивной среде (например, на улице или в цеху с химикатами) используйте дополнительно термоусадочные трубки
• Артикул UNP40-006-04-04 - точное соответствие модели JG-6, 6-6-4. Не заменяйте аналогами без проверки сечения и диаметра
