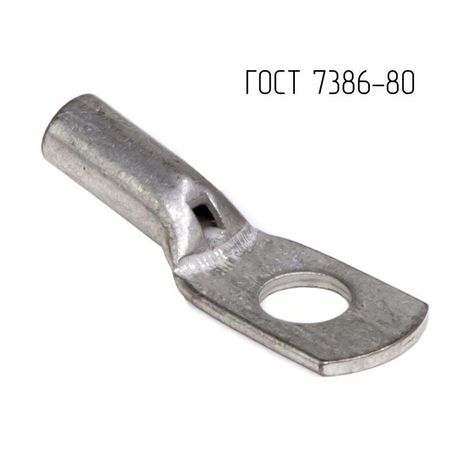

Наконечник 25-6-8-М-Т2 ГОСТ 7386-80 | CLC25-6-8G80T2 DKC ДКС

Наконечник кабельный трубчатый кольцевой 25-6-8-М-Т2 ГОСТ 7386-80 DKC (ДКС) 25 мм2 - это надёжный элемент для оконцевания медных жил сечением 25 мм2, обеспечивающий прочное и долговечное соединение при обжиме. Продукт соответствует ГОСТ 7386-80 и применяется в силовых цепях с током до 140 А.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 25-6-8-М-Т2 ГОСТ 7386-80 DKC (ДКС) 25 мм2 используется для оконцевания одножильных и многожильных медных проводов и кабелей. Обеспечивает надёжный контакт между проводом и зажимом болтового соединения. Подходит для установки в распределительных щитах, на клеммах автоматических выключателей, контакторов, рубильников, а также в оборудовании промышленного типа - станках, конвейерах, системах управления.

Технические характеристики

• Номинальное поперечное сечение: 25 мм2 - рассчитан на провода с таким сечением медной жилы;
• Диаметр отверстия: 6 мм - совместим с метизами M6;
• Материал: медь М1 - высокая электропроводность и механическая прочность;
• Покрытие: лужёное - защищает от окисления и коррозии, особенно в условиях повышенной влажности;
• Форма контактной площадки: кольцевая - обеспечивает равномерное распределение усилия при затяжке;
• Угол соединения: 180° - прямое расположение провода относительно крепёжного элемента;
• Способ монтажа: обжим - требует специального инструмента для плотного соединения;
• Количество монтажных отверстий: 1 - одно болтовое крепление;
• Наличие смотрового отверстия: да - позволяет визуально проверить глубину введения жилы после обжима;
• Класс проводника: несколько - подходит для одножильных и многожильных проводов;
• Номинальный ток: 140 А - согласно ПУЭ-7, п.1.3.10–1.3.11.

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 25-6-8-М-Т2 ГОСТ 7386-80 DKC (ДКС) 25 мм2 совместим с болтами и шпильками диаметром 6 мм (M6). Для монтажа требуется обжимной инструмент с матрицей, подходящей под сечение 25 мм2 и тип гильзы. Перед обжимом необходимо зачистить изоляцию на длину, соответствующую длине гильзы - не менее 15 мм. Убедитесь, что все жилы полностью вошли в гильзу, используя смотровое отверстие для контроля. После обжима проверьте герметичность соединения - не должно быть люфта или видимых трещин.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры и требования к материалам кабельных наконечников. Соответствие стандарту гарантирует безопасную работу при номинальном токе 140 А. Лужёное покрытие снижает риск возникновения переходного сопротивления и перегрева. Продукт не содержит свинца и соответствует экологическим нормам RoHS.

Преимущества

• Лужёная поверхность предотвращает окисление меди - увеличивает срок службы контакта;
• Внутренняя фаска на гильзе облегчает введение жилы - снижает трудозатраты при монтаже;
• Смотровое отверстие позволяет контролировать качество обжима без демонтажа;
• Высокая проводимость меди М1 минимизирует потери энергии и нагрев;
• Стандартные размеры обеспечивают универсальную совместимость с большинством клемм и зажимов.

Ограничения применения

Наконечник кабельный трубчатый кольцевой 25-6-8-М-Т2 ГОСТ 7386-80 DKC (ДКС) 25 мм2 не предназначен для работы с алюминиевыми проводами - возможна электрохимическая коррозия. Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или температур выше +90 C. Также не следует применять в средах с агрессивными химикатами без дополнительной защиты. Категорически запрещено использование без обжима - скручивание или закручивание болтом напрямую на жилу недопустимо.

Примеры использования

• Подключение силового кабеля 25 мм2 к входному автомату в щите питания;
• Присоединение к клеммам частотного преобразователя или контактора;
• Запитка двигателя на 15–22 кВт через клеммную колодку с болтом M6;
• Обустройство заземляющих контуров в промышленных объектах.

Практические советы

• Выбирайте обжимной инструмент с точным соответствием матрицы - некачественный обжим вызывает перегрев и выход из строя;
• Перед монтажом зачищайте жилу до металлического блеска - даже тонкий слой оксида повышает сопротивление;
• Не забудьте про смотровое отверстие: после обжима жила должна быть видна на 1–2 мм внутри гильзы;
• При использовании в влажных помещениях дополнительно смажьте контактную площадку антикоррозийной пастой;
• Артикул clc25-6-8g80t2 - единственный идентификатор для заказа; другие аналоги могут отличаться по форме или толщине стенки гильзы.
