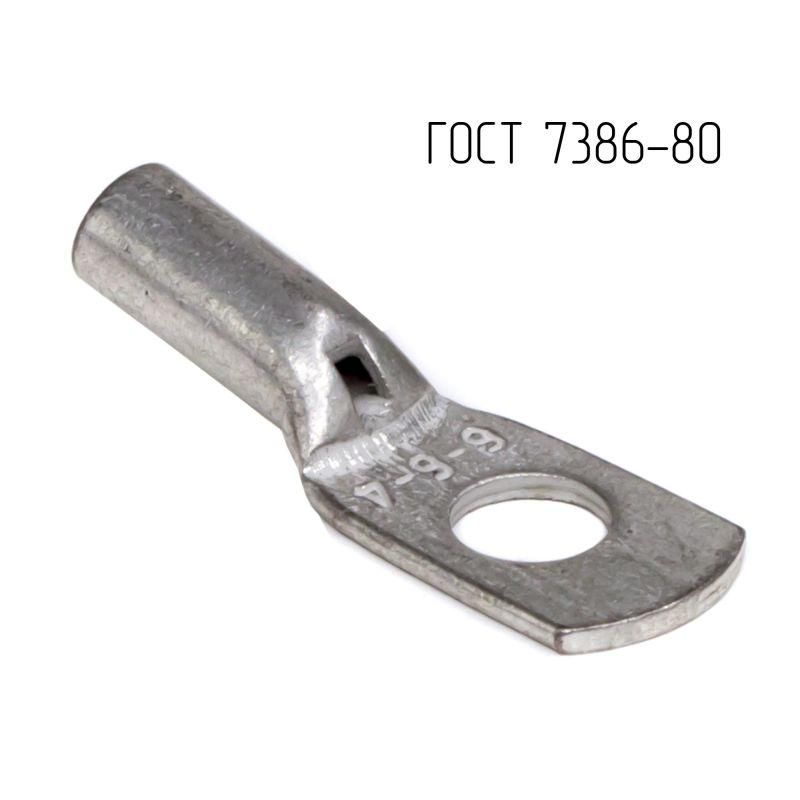

Наконечник 6-6-4-М-Т2 ГОСТ 7386-80 | CLC6-6-4G80T2 DKC ДКС

Наконечник трубчатый кабельный кольцевой 6-6-4-М-Т2 ГОСТ 7386-80, сечение 6 мм2 от бренда DKC (ДКС) - надёжный элемент для оконцевания медных жил сечением 6 мм2. Артикул clc6-6-4g80t2 соответствует ГОСТ 7386-80 и используется там, где требуется прочное и долговечное соединение через обжим.

Назначение и область применения

Наконечник трубчатый кабельный кольцевой 6-6-4-М-Т2 ГОСТ 7386-80, сечение 6 мм2 применяется для оконцевания одножильных и многожильных медных проводов. Обеспечивает надёжный контакт между кабелем и зажимом болтового соединения. Подходит для установки в распределительных щитах, на клеммах автоматических выключателей, контакторов, рубильников и других коммутационных устройствах с болтом М6. Часто встречается в промышленном оборудовании, системах автоматизации, на станках и конвейерах.

Технические характеристики

• Поперечное сечение кабеля: 6 мм2
• Диаметр отверстия: 6 мм (соответствует болту М6)
• Материал контактной части: медь М1
• Защитное покрытие: лужёное - предотвращает окисление и увеличивает срок службы
• Форма контактной площадки: кольцевая - обеспечивает равномерную нагрузку при затяжке
• Угол соединения: 180° - прямое расположение кабеля относительно крепёжного элемента
• Способ монтажа: обжим - требует специальных клещей
• Количество монтажных отверстий: 1
• Наличие смотрового отверстия: да - позволяет визуально проверить глубину введения жилы после обжима
• Класс проводника: несколько - совместим с одножильными и многожильными проводами
• Номинальный ток: до 50 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник трубчатый кабельный кольцевой 6-6-4-М-Т2 ГОСТ 7386-80, сечение 6 мм2 совместим с болтами класса точности M6. Для монтажа необходимы обжимные клещи с матрицей, подходящей под размер 6 мм2. Перед обжимом зачищают изоляцию на длину, равную длине гильзы - обычно около 10–12 мм. Внутренняя фаска на гильзе упрощает введение жилы, особенно при работе с многожильным проводом. После обжима важно проверить герметичность соединения через смотровое отверстие: жила должна полностью заполнить гильзу без видимых зазоров.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80 - государственному стандарту на кабельные наконечники. Применение лужёного покрытия снижает риск возникновения переходного сопротивления и перегрева. Номинальный ток 50 А соответствует требованиям ПУЭ-7, что делает наконечник безопасным для использования в сетях переменного тока до 1000 В. Соответствие стандарту гарантирует механическую и электрическую совместимость с сертифицированными комплектующими.

Преимущества

• Лужёное покрытие - защищает от коррозии даже во влажной среде
• Внутренняя фаска на гильзе - ускоряет и упрощает ввод жилы, снижает риск повреждения провода
• Смотровое отверстие - позволяет контролировать качество обжима без демонтажа
• Геометрическая точность по ГОСТ - исключает проблемы с посадкой на болты М6
• Высокая теплопроводность меди - минимизирует потери энергии и нагрев

Ограничения применения

• Не предназначена для алюминиевых проводов - материал гильзы - медь, возможна электрохимическая коррозия при смешении металлов
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или температур выше +90 C
• Обжим должен выполняться только специализированными инструментами - ручная затяжка болтом вместо обжима недопустима
• Не подходит для частых разборок - многократные сборки/разборки снижают надёжность контакта

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щите управления
• Завершение медной жилы в клемме контактора на конвейере
• Присоединение заземляющего провода к шине PE в распределительном устройстве
• Монтаж силового кабеля на клеммы частотного преобразователя

Практические советы

• Выбирайте обжимные клещи с регулировкой усилия - переобжим может повредить гильзу, слабый обжим - вызывает плохой контакт
• Перед установкой удалите все следы окисления с жилы - даже при лужённом наконечнике грязная поверхность снижает надёжность
• Учитывайте посадочный диаметр 6 мм - он соответствует только болтам М6; не пытайтесь использовать с другими размерами
• При использовании в помещениях с высокой влажностью или на улице - дополнительно проверьте состояние лужёного слоя каждые 1–2 года
• Артикул clc6-6-4g80t2 - часть серии Quadro от DKC - совместим с другими изделиями этой серии для унификации монтажа
