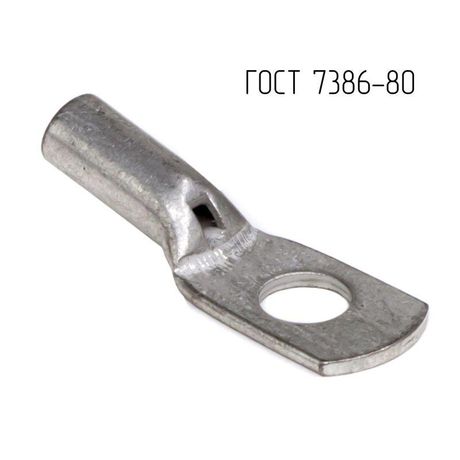

Наконечник 16-6-6-М-Т2 ГОСТ 7386-80 | CLC16-6-6G80T2 DKC ДКС

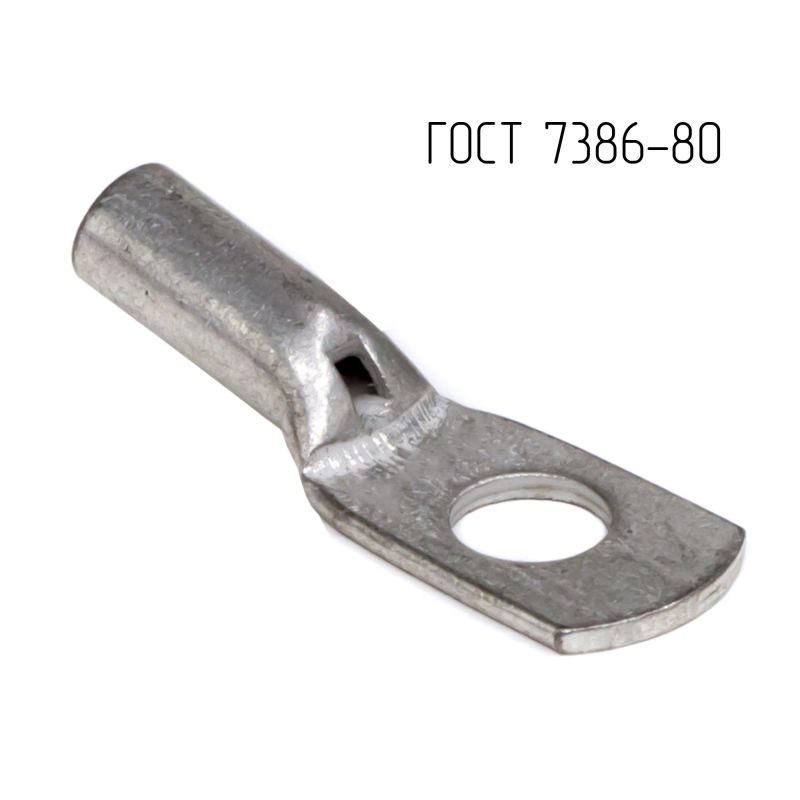

Наконечник кабельный трубчатый кольцевой 16 мм2 M6 Т2 ГОСТ 7386-80 от DKC (ДКС) - надёжный элемент для оконцевания медных жил сечением 16 мм2, обеспечивающий прочное и долговечное соединение при обжиме. Артикул clc16-6-6g80t2 соответствует ГОСТ 7386-80 и подходит для промышленного и силового оборудования.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 16 мм2 M6 Т2 ГОСТ 7386-80 используется для оконцевания одножильных и многожильных медных проводов и кабелей. Применяется там, где требуется надёжное механическое и электрическое соединение через болтовые зажимы - например, в распределительных щитах, контакторах, автоматических выключателях, шинах и на выводах двигателей.

Технические характеристики

• Поперечное сечение кабеля: 16 мм2
• Диаметр монтажного отверстия: 6 мм (соответствует метизу М6)
• Материал: медь М1 - высокая проводимость и пластичность
• Покрытие: лужёное - защищает от окисления и улучшает контакт
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: 180° - прямое расположение провода относительно крепёжа
• Способ монтажа: обжим - требует специальных клещей
• Количество отверстий: одно
• Наличие смотрового отверстия: да - позволяет проверить глубину запрессовки жилы
• Класс проводника: несколько - совместим с одножильными и многожильными жилами
• Номинальный ток: до 100 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 16 мм2 M6 Т2 ГОСТ 7386-80 совместим с любыми болтами и гайками класса точности М6. Для монтажа необходимы обжимные клещи с матрицей под сечение 16 мм2. Перед обжимом зачищается изоляция на длину гильзы - обычно около 15–18 мм. Убедитесь, что все жилы полностью вошли в гильзу - контроль осуществляется через смотровое отверстие. После обжима проверьте герметичность соединения: металл не должен треснуть, а жила не должна выпирать.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры и требования к материалам для кабельных наконечников. Лужёное покрытие снижает риск электрохимической коррозии в условиях повышенной влажности. Соответствует нормам ПУЭ-7 по допустимому току 100 А для медных жил 16 мм2.

Преимущества

• Лужёная поверхность предотвращает окисление - продлевает срок службы контакта
• Внутренняя фаска на гильзе облегчает введение жилы - снижает риск повреждения проводника
• Смотровое отверстие гарантирует правильную установку - исключает слабый обжим
• Геометрия точно соответствует ГОСТ - обеспечивает совместимость с сертифицированными клеммами и зажимами
• Высокая теплопроводность меди минимизирует нагрев при нагрузках

Ограничения применения

• Не применяется для алюминиевых жил - материал рассчитан только на медь
• Не предназначена для частых демонтажей - после нескольких разборок контакт может ослабнуть
• Работает только при температуре до +90 C - выше указанного значения возможна деформация покрытия
• Не рекомендован для открытого монтажа в агрессивных средах (например, химические цеха) без дополнительной защиты

Примеры использования

• Подключение силовых кабелей к входным клеммам автоматического выключателя
• Присоединение проводов к клеммам частотного преобразователя
• Запитка двигателя 4 кВт через клеммную колодку с болтом М6
• Обустройство заземляющих контуров в промышленных щитах
• Монтаж в системах управления конвейерами и насосными станциями

Практические советы

• Выбирайте обжимные клещи с матрицей, подходящей именно под этот тип наконечника - некорректный инструмент вызывает плохой контакт
• Перед обжимом удалите изоляцию на длину гильзы - не больше и не меньше
• Проверяйте глубину введения жилы через смотровое отверстие - если видна часть жилы, обжим недостаточен
• При использовании в вибрационных условиях дополнительно закрепляйте кабель хомутами - чтобы нагрузка не передавалась на контакт
• Артикул clc16-6-6g80t2 от DKC (ДКС) можно заменить аналогом по ГОСТ, но только если есть подтверждённое соответствие по размерам и материалу
