Наконечник 4-4-3-М-Т2 ГОСТ 7386-80 | CLC4-4-3G80T2 DKC ДКС

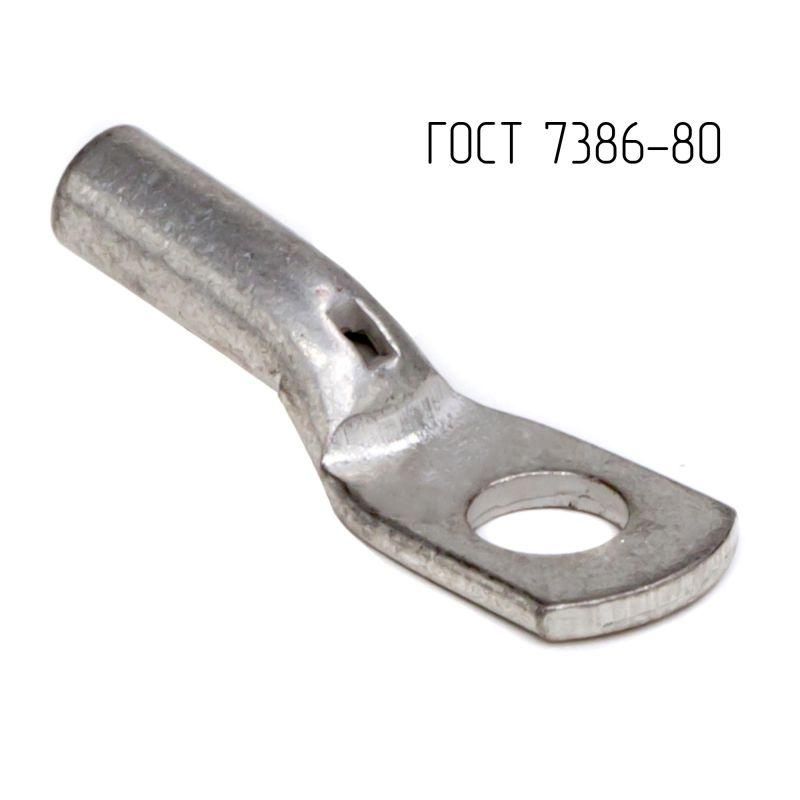

Наконечник кабельный трубчатый кольцевой 4-4-3-М-Т2 ГОСТ 7386-80, 4 мм2 от бренда DKC (ДКС) - это надёжный элемент для оконцевания медных жил сечением 4 мм2, обеспечивающий прочное и долговечное соединение при обжиме. Артикул clc4-4-3g80t2 соответствует ГОСТ 7386-80 и применяется в силовых цепях с нагрузкой до 41 А.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 4-4-3-М-Т2 ГОСТ 7386-80, 4 мм2 используется для оконцевания одножильных и многожильных медных проводов и кабелей. Применяется там, где требуется надёжное механическое и электрическое соединение через болтовые зажимы - например, в распределительных щитах, контакторах, автоматических выключателях, клеммных колодках и на шинах постоянного тока.

Технические характеристики

• Номинальное сечение проводника: 4 мм2
• Диаметр отверстия: 4 мм - совместим с метизом M4
• Материал: медь М1 - высокая электропроводность и пластичность
• Покрытие: лужёное - защищает от окисления и коррозии
• Форма контактной площадки: кольцевая - равномерная передача усилия при затяжке
• Угол соединения: 180° - прямое расположение провода относительно крепёжного элемента
• Способ монтажа: обжим - требует специальных клещей
• Количество монтажных отверстий: 1
• Наличие смотрового отверстия: да - позволяет визуально контролировать глубину введения жилы
• Класс проводника: несколько - подходит для одножильных и многожильных жил
• Номинальный ток: 41 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 4-4-3-М-Т2 ГОСТ 7386-80, 4 мм2 совместим с болтами и винтами класса точности M4. Для монтажа необходимы обжимные клещи с матрицей, подходящей под сечение 4 мм2 и тип “трубчатый”. Убедитесь, что обжим выполнен плотно - жила должна полностью заполнить гильзу, а изоляция не заходить на металлическую часть. Внутренняя фаска на гильзе упрощает введение жилы, особенно в многожильных проводах. Смотровое отверстие помогает проверить, достигла ли жила дна гильзы.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры и требования к материалам кабельных наконечников. Лужёное покрытие снижает риск окисления в условиях повышенной влажности. Номинальный ток 41 А соответствует нормам ПУЭ-7, что гарантирует безопасную работу в сетях переменного и постоянного тока до указанной нагрузки.

Преимущества

• Лужёное покрытие продлевает срок службы в агрессивных средах
• Геометрия по ГОСТ обеспечивает стандартизированное крепление с любыми комплектующими того же класса
• Внутренняя фаска уменьшает трудоёмкость монтажа, особенно при работе с многожильными проводами
• Смотровое отверстие исключает ошибки при обжиме - видно, когда жила полностью вошла
• Высокая теплопроводность меди минимизирует нагрев в месте соединения

Ограничения применения

• Не предназначена для алюминиевых жил - только для медных
• Не рекомендуется использовать в условиях частых вибраций без дополнительной фиксации (например, контргайки)
• Обжим возможен только с применением правильных инструментов; попытки затянуть вручную приведут к плохому контакту
• Работает при температуре до +95 C - выше этого значения возможно повышение сопротивления и перегрев
• Не подходит для кабелей с сечением более 4 мм2 - риск перегрузки и оплавления

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щите управления
• Запитка двигателя от частотного преобразователя
• Соединение шины постоянного тока с кабелем питания светодиодной системы
• Монтаж в системах автоматизации: конвейеры, насосы, станки с ЧПУ
• Подключение к клеммным колодкам типа WAGO или Phoenix Contact с болтовым зажимом M4

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - не больше, не меньше
• Если жила многожильная - слегка закрутите её перед введением в гильзу, чтобы не рассыпалась
• Проверьте смотровое отверстие после обжима: металл жилы должен быть виден на уровне дна
• Используйте только обжимные клещи с матрицей, помеченной как “Tubular” и “4 mm²”
• При установке в щитах - не допускайте перекоса наконечника; он должен плотно прилегать к клемме
• Артикул clc4-4-3g80t2 можно заменить аналогом по ГОСТ, но только если все параметры (диаметр, форма, покрытие) совпадают
