Наконечник 2,5-6-2,6-М-Т2 ГОСТ 7386-80 | CLC2.5-6-2.6G80T2 DKC ДКС

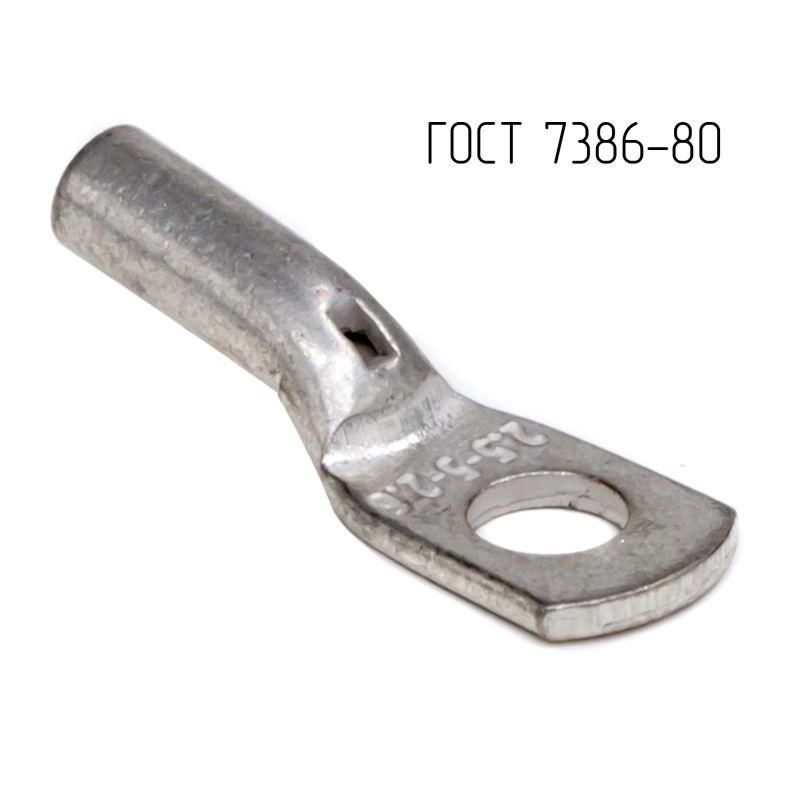

Наконечник кабельный трубчатый 2,5-6-2,6 мм2 M-T2 ГОСТ 7386-80 от DKC - надёжный элемент для оконцевания медных жил сечением 2,5 мм2, обеспечивающий прочное и долговечное соединение при обжиме. Артикул clc2.5-6-2.6g80t2 соответствует ГОСТ 7386-80 и подходит для промышленного и бытового электрооборудования.

Назначение и область применения

Наконечник кабельный трубчатый 2,5-6-2,6 мм2 M-T2 ГОСТ 7386-80 используется для оконцевания одножильных и многожильных медных проводов сечением 2,5 мм2. Применяется там, где требуется надёжное механическое и электрическое соединение: в распределительных щитах, на контактах автоматических выключателей, клеммах оборудования, силовых шинах и других точках подключения. Подходит для установки на станках, конвейерах, системах управления и освещения.

Технические характеристики

• Номинальное сечение проводника: 2,5 мм2
• Диаметр отверстия: 6 мм - совместим с болтом М6
• Способ монтажа: обжим (требуется специальный инструмент)
• Материал: медь М1 - высокая проводимость и пластичность
• Форма контактной площадки: кольцевая - равномерная передача тока
• Угол соединения: 180° - прямой выход провода из гильзы
• Защитное покрытие: лужёное - предотвращает окисление и коррозию
• Класс проводника: несколько - подходит для одножильных и многожильных жил
• Количество монтажных отверстий: одно
• Наличие смотрового отверстия: да - позволяет контролировать глубину обжима
• Номинальный ток: до 30 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый 2,5-6-2,6 мм2 M-T2 ГОСТ 7386-80 совместим с болтами и винтами класса М6. Для монтажа необходим обжимной инструмент с матрицей, подходящей под размер гильзы. Убедитесь, что зачищенная часть жилы полностью помещается внутри гильзы - длина зачистки должна составлять около 8–10 мм. Внутренняя фаска на гильзе облегчает введение провода, особенно при работе с многожильным кабелем. После обжима проверьте качество соединения: жила не должна свободно двигаться, а смотровое отверстие должно показывать заполнение гильзы.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры и требования к материалам кабельных наконечников. Лужёное покрытие снижает риск окисления и повышает срок службы соединения. Номинальный ток 30 А соответствует нормам ПУЭ-7, что гарантирует безопасную работу в сетях до 400 В переменного тока. Соответствие стандартам обеспечивает сертификацию и допущение к применению в промышленных и коммерческих объектах.

Преимущества

• Лужёное покрытие - устойчивость к коррозии даже во влажной среде
• Внутренняя фаска - упрощает ввод провода, снижает риск повреждения жилы
• Смотровое отверстие - контроль качества обжима без демонтажа
• Высокая проводимость меди М1 - минимальные потери энергии
• Стандартные размеры - гарантированная совместимость с клеммами М6

Ограничения применения

• Не применяется для алюминиевых проводов - материал гильзы только медь
• Не предназначена для частых перегрузок выше 30 А - возможен перегрев
• Обжим требует профессионального инструмента - попытки зажима плоскогубцами приведут к плохому контакту
• Не рекомендован для открытого монтажа в агрессивных химических средах - хотя лужение защищает, длительный контакт с кислотами или солями снижает срок службы

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щите
• Завершение жилы в клеммной колодке станка ЧПУ
• Присоединение заземляющего провода к шине PE
• Монтаж питания на контакторах и реле в панелях управления

Практические советы

• Перед обжимом обязательно зачистите жилу до нужной длины - не более 10 мм, чтобы не выступала за край гильзы
• Выбирайте обжимной клещи с матрицей, помеченной как “M-T2” или “2,5 мм2” - неверный инструмент деформирует наконечник
• Проверяйте плотность обжима: после сжатия провод не должен выскальзывать, а смотровое отверстие должно быть закрыто металлом
• При использовании в условиях повышенной влажности дополнительно смажьте место соединения антикоррозийной пастой
• Артикул clc2.5-6-2.6g80t2 - один из самых распространённых в линейке Quadro; всегда сверяйтесь с каталогом при замене
