Наконечник 35-8-10-М-Т2 ГОСТ 7386-80 | CLC35-8-10G80T2 DKC ДКС

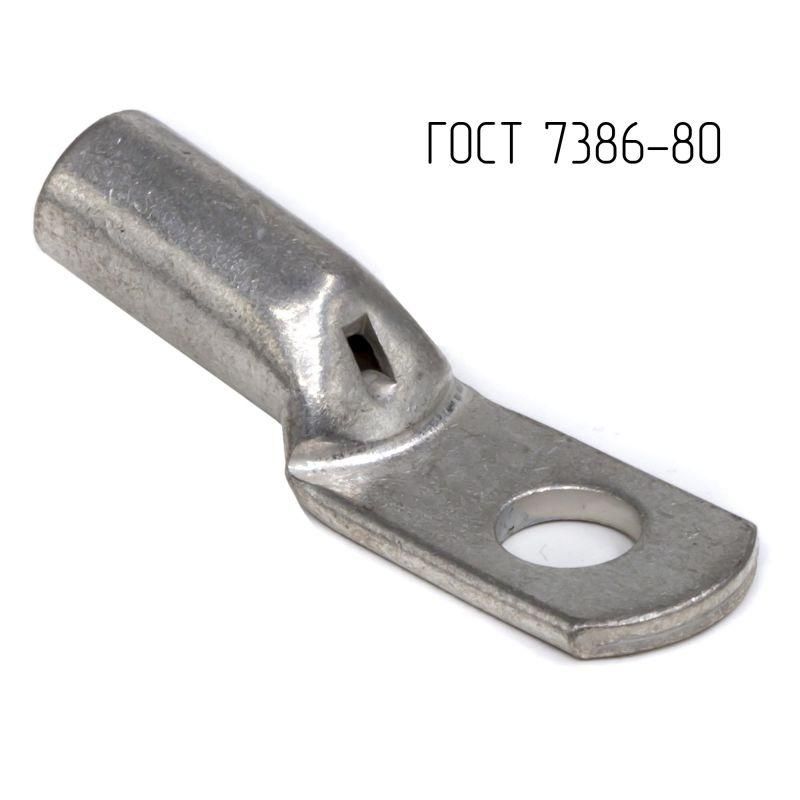

Наконечник трубчатый кабельный кольцевой 35 мм2 M8 ГОСТ 7386-80 Т2 от DKC (ДКС) - надёжное решение для оконцовки медных кабелей сечением 35 мм2. Артикул clc35-8-10g80t2 соответствует ГОСТ и используется там, где важна долговечная и безопасная электрическая связь.

Назначение и область применения

Наконечник трубчатый кабельный кольцевой 35 мм2 M8 ГОСТ 7386-80 Т2 применяется для оконцовки многожильных и одножильных медных проводов и кабелей. Обеспечивает прочное и неразъёмное соединение между кабелем и болтовым зажимом. Подходит для установки в распределительных щитах, на шинах, контактах автоматических выключателей, силовых клеммах оборудования. Часто встречается в промышленных системах управления, на станках, конвейерах, энергообъектах и объектах ЖКХ.

Технические характеристики

• Поперечное сечение кабеля: 35 мм2
• Размер резьбового крепления: М8
• Форма контактной площадки: кольцевая - позволяет равномерно распределить нагрузку при затяжке болтом
• Материал: медь М1 - высокая электропроводность и механическая прочность
• Защитное покрытие: лужёное - предотвращает окисление меди, увеличивает срок службы в условиях повышенной влажности
• Угол соединения: 180° - прямое расположение кабеля относительно крепёжного элемента, удобно для компактной сборки
• Количество монтажных отверстий: одно - совместимо с болтом М8
• Наличие смотрового отверстия: да - позволяет контролировать глубину запрессовки жилы
• Класс проводника: несколько - подходит для многопроволочных и однопроволочных жил
• Номинальный ток: до 170 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник трубчатый кабельный кольцевой 35 мм2 M8 ГОСТ 7386-80 Т2 совместим с любыми болтами и гайками стандарта М8. Для монтажа:

• Зачистите изоляцию кабеля на длину, соответствующую длине гильзы (обычно около 14–16 мм)
• Используйте клещи для опрессовки с матрицей, подходящей под сечение 35 мм2
• Проверьте через смотровое отверстие - жила должна полностью войти в гильзу, не выходя за её край
• Затяните болт М8 моментом, рекомендованным производителем оборудования (обычно 9–12 Нм)

Геометрическая форма с внутренней фаской упрощает введение жилы в гильзу, снижает риск повреждения проводников при запрессовке.

Безопасность и стандарты

Произведён согласно ГОСТ 7386-80 - нормативу, регламентирующему форму, размеры и материалы наконечников для электроустановок. Соответствие гарантирует совместимость с сертифицированными клеммами и оборудованием. Применение лужёного покрытия соответствует требованиям по защите от коррозии в помещениях с повышенной влажностью. Номинальный ток 170 А подтверждён по ПУЭ-7, что допускает использование в сетях до 1000 В переменного тока.

Преимущества

• Высокая электропроводность благодаря материалу - меди М1
• Лужёное покрытие продлевает жизнь контакта в агрессивных средах
• Смотровое отверстие исключает некачественную опрессовку
• Внутренняя фаска гильзы снижает усилие при введении жилы
• Стандартные размеры обеспечивают универсальную совместимость с большинством клеммных колодок и аппаратов

Ограничения применения

• Не предназначена для работы с алюминиевыми жилами - возможен химический эффект и потеря контакта
• Не следует использовать в цепях постоянного тока выше 170 А - перегрев и нагрев контактов
• Не рекомендуется применять вне закрытых помещений без защиты от осадков и прямого воздействия УФ-лучей - хотя лужение защищает от коррозии, длительное открытое воздействие окружающей среды снижает надёжность
• Подходит только для кабелей сечением 35 мм2; попытки использовать с меньшим/большим сечением нарушают плотность контакта и опасны

Примеры использования

• Подключение входного кабеля к главному рубильнику в распределительном щите
• Присоединение мощного двигателя к частотному преобразователю
• Обвязка силовой шины в ящике управления насосной станции
• Крепление кабеля к выводам теплового реле или контактора

Практические советы

• Перед монтажом проверьте, чтобы диаметр отверстия под болт М8 точно соответствовал вашему крепёжу - даже небольшое отличие вызывает люфт и нагрев
• Используйте только специализированные клещи для опрессовки - обычные плоскогубцы деформируют гильзу и снижают качество контакта
• При работе в сыром месте дополнительно смажьте контактную поверхность антикоррозийной пастой (например, Контактол)
• Артикул clc35-8-10g80t2 от DKC одинаково хорошо работает как в новых установках, так и при замене старых наконечников - сохраняет взаимозаменяемость
• Храните в сухом месте - даже лужёные наконечники теряют эффективность при образовании белого налёта (сульфиды меди)
