Наконечник 50-8-12-М-Т2 ГОСТ 7386-80 | CLC50-8-12G80T2 DKC ДКС

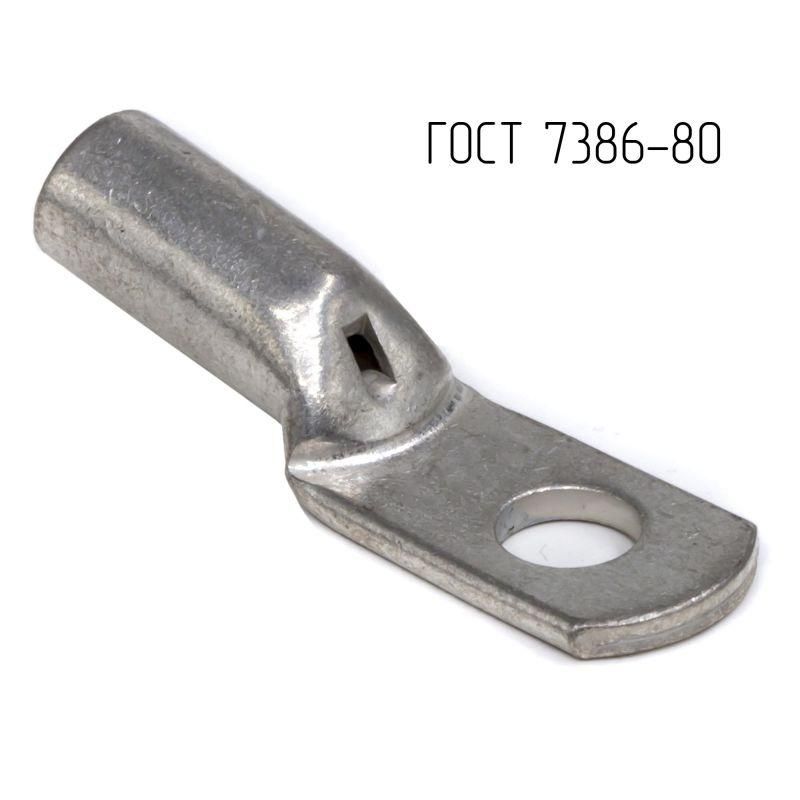

Наконечник кабельный трубчатый кольцевой 50 мм2 M8 ГОСТ 7386-80 Т2 от DKC (ДКС) - надёжное решение для оконцевания медных жил сечением 50 мм2. Артикул clc50-8-12g80t2 соответствует ГОСТ 7386-80 и используется там, где важна долговечная и безопасная передача тока до 215 А.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 50 мм2 M8 ГОСТ 7386-80 Т2 применяется для оконцевания одножильных и многожильных медных проводов и кабелей. Обеспечивает прочное и надёжное соединение с болтом М8. Подходит для установки в распределительных щитах, на шинах, контактах автоматических выключателей, силовых клеммах оборудования. Часто используется в промышленных системах: на станках, конвейерах, пультах управления, в энергоустановках.

Технические характеристики

• Поперечное сечение кабеля: 50 мм2
• Диаметр отверстия: 8 мм (для болта М8)
• Материал: медь М1 (высокой проводимости)
• Покрытие: лужёное - защищает от окисления и коррозии
• Форма контактной площадки: кольцевая - обеспечивает равномерную нагрузку при затяжке
• Угол соединения: 180° - прямое расположение кабеля относительно крепёжа
• Количество отверстий: одно
• Наличие смотрового отверстия: да - позволяет визуально контролировать глубину введения жилы при обжиме
• Способ монтажа: обжим специальным инструментом
• Класс проводника: совместим с несколькими типами медных жил (однопроволочные и многопроволочные)
• Номинальный ток: 215 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 50 мм2 M8 ГОСТ 7386-80 Т2 совместим с любым обжимным инструментом, поддерживающим матрицу для сечений 50 мм2 и диаметром отверстия 8 мм. Перед обжимом необходимо зачистить изоляцию кабеля на длину, соответствующую длине гильзы - обычно 20–25 мм. Учитывайте внутреннюю фаску на гильзе: она облегчает введение жилы, особенно при использовании многопроволочных проводов. После обжима проверьте герметичность соединения - жила должна плотно заполнить гильзу без зазоров. Смотровое отверстие помогает убедиться, что жила достигла дна гильзы.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры и механические свойства кабельных наконечников. Лужёное покрытие снижает риск электрохимической коррозии при работе во влажной среде. Номинальный ток 215 А соответствует требованиям ПУЭ-7, что гарантирует безопасную работу в сетях до 1000 В. Применение в цепях с высокими токами требует соблюдения правил затяжки болтов - момент должен соответствовать рекомендациям производителя оборудования.

Преимущества

• Лужёное покрытие продлевает срок службы в условиях повышенной влажности и агрессивной среды
• Внутренняя фаска на гильзе ускоряет и упрощает ввод жилы, снижает риск повреждения провода
• Смотровое отверстие исключает ошибки при монтаже - видно, когда жила полностью вошла
• Геометрия точно соответствует ГОСТ - обеспечивает совместимость с сертифицированными крепёжными элементами
• Высокая проводимость меди М1 минимизирует потери энергии и нагрев в месте соединения

Ограничения применения

• Не предназначена для работы с алюминиевыми или комбинированными жилами - только для медных
• Не допускается использование без обжимного инструмента; скручивание или пайка недопустимы
• Работает при температуре до +90 C - не подходит для экстремальных условий (например, рядом с печами или нагревательными элементами)
• Запрещено применять с болтами большего диаметра - возможен перекос и повреждение контактной площадки
• Не следует использовать в цепях переменного тока выше 1000 В без согласования с проектом

Примеры использования

• Подключение силового кабеля 50 мм2 к шине в распределительном щите
• Присоединение кабеля питания к входному автомату в промышленном оборудовании
• Обжим жилы на клемме частотного преобразователя
• Соединение медного провода с заземляющей шиной в цеховой сети
• Установка в панелях управления насосных станций или компрессоров

Практические советы

• Перед обжимом обязательно удалите изоляцию на нужную длину - слишком длинная жила может выступать и вызвать замыкание
• Выбирайте обжимной клещи с подходящей матрицей - для 50 мм2 требуется мощный инструмент, рассчитанный на этот диапазон
• Проверяйте качество обжима: после сжатия гильза должна быть плотно сплющена, без трещин и зазоров
• При работе в условиях влаги или химически активной среды дополнительно смазывайте место соединения антикоррозийной пастой
• Артикул clc50-8-12g80t2 от DKC (ДКС) имеет одинаковые параметры в серии Quadro - можно заменять аналогичными изделиями этой же серии
• Храните наконечники в сухом помещении - даже лужёное покрытие может терять эффективность при длительном воздействии влаги
