Наконечник кабельный ТМЛ(DIN) 50-8 - 58661 КВТ

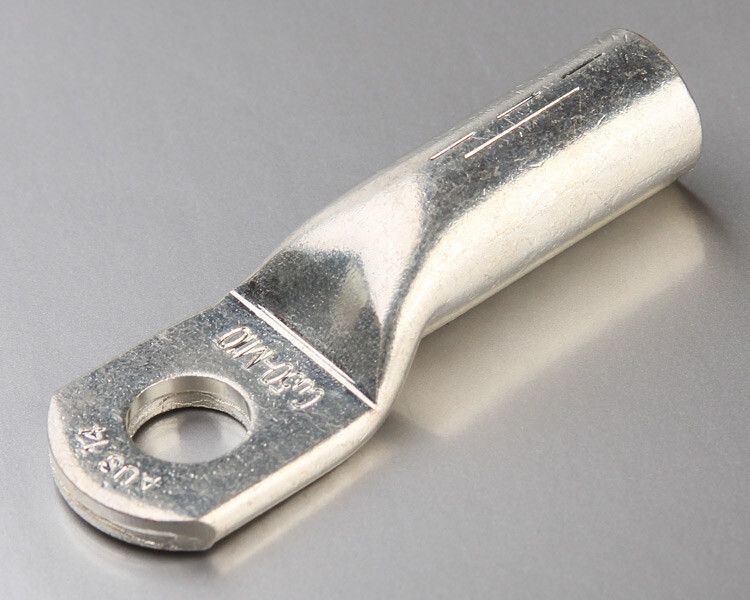

Наконечник кабельный медный луженый ТМЛ(DIN) 50-8-10 (50 шт/упак) КВТ предназначен для надёжного оконцевания медных кабелей сечением 50 мм2 методом опрессовки. Продукт соответствует международному стандарту DIN 46235 и применяется в силовых цепях до 35 кВ - от распределительных устройств до промышленного оборудования.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 50-8-10 (50 шт/упак) КВТ используется для создания прочного и долговечного электрического контакта между медным кабелем и зажимом, болтом или шиной. Подходит для монтажа в силовых щитах, трансформаторных подстанциях, промышленных станках, системах автоматизации и других объектах с высокими требованиями к надёжности соединений.

Технические характеристики

• Номинальное поперечное сечение кабеля: 50 мм2
• Внутренний диаметр трубки: 8 мм
• Наружный диаметр: 14,5 мм
• Материал: рафинированная медь марки М1
• Покрытие: электролитическое лужение оловом-висмутом
• Форма контактной площадки: кольцевая
• Угол соединения: 180° (прямой)
• Количество монтажных отверстий: 1
• Номинальное рабочее напряжение: до 35 кВ
• Стандарт: DIN 46235
• Цвет: серый
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ(DIN) 50-8-10 (50 шт/упак) КВТ монтируется исключительно методом опрессовки специальными клещами. На трубной части нанесена двухдорожечная разметка - она указывает, где должны находиться отпечатки матриц в зависимости от их ширины. Для обеспечения герметичности и механической прочности необходимо использовать матрицу, соответствующую сечению 50 мм2 и диаметру 8 мм. Убедитесь, что зачищенный конец кабеля полностью помещается внутри трубки перед опрессовкой.

Безопасность и стандарты

Изделие соответствует стандарту DIN 46235 - одному из самых строгих и признанных в мире нормативов на медные кабельные наконечники. Напряжение до 35 кВ позволяет применять его в средневольтовых сетях. Лужёное покрытие предотвращает окисление меди, снижает переходное сопротивление и повышает безопасность при работе в условиях повышенной влажности или температурных перепадов.

Преимущества

• Высокая электропроводность благодаря материалу - рафинированной меди М1
• Защита от коррозии благодаря качественному оловянно-висмутовому лужению
• Чёткая разметка на трубке упрощает контроль качества опрессовки
• Соответствие DIN 46235 гарантирует совместимость с европейским оборудованием и комплектующими
• Кольцевая форма контактной площадки обеспечивает равномерное распределение усилия при затяжке

Ограничения применения

• Не предназначено для многожильных алюминиевых кабелей - только для медных
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>150 C)
• Запрещён монтаж путём пайки - только опрессовка
• Не подходит для кабелей с внешним диаметром более 8 мм - требуется точное соответствие сечения

Примеры использования

• Подключение медного кабеля 50 мм2 к шине в распределительном щите 10(6) кВ
• Оконцевание фазного провода на входе в трансформаторную подстанцию
• Монтаж заземления на промышленном станке с мощностью выше 30 кВт
• Соединение кабеля с клеммой выключателя нагрузки типа ВН

Практические советы

• Перед установкой обязательно зачистите конец кабеля на длину, равную глубине трубки наконечника - не меньше 15–20 мм
• Выбирайте матрицы для опрессовки, которые указаны производителем клещей для сечения 50 мм2 и диаметра 8 мм
• Проверьте после опрессовки: отпечатки должны располагаться точно по разметке, а сама трубка - плотно обжата без трещин
• Храните наконечники в сухом месте - даже лужёные элементы могут терять защитные свойства при длительном хранении во влажной среде
• При замене старого наконечника учитывайте, что диаметр отверстия 8 мм требует соответствующего болта или штыря - чаще всего M10 или M12
