Наконечник 35-12-10-М-Т2 ГОСТ 7386-80 | CLC35-12-10G80T2 DKC ДКС

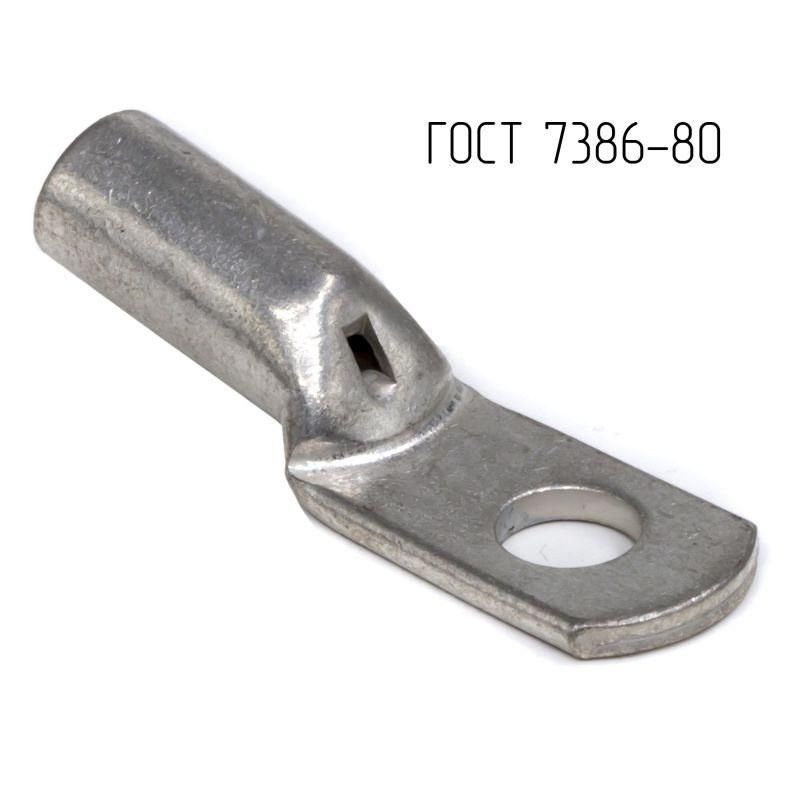

Наконечник кабельный трубчатый кольцевой 35 мм2 M12 ГОСТ 7386-80 от DKC (ДКС) - надёжное решение для оконцовки медных жил сечением 35 мм2, обеспечивающее прочное и долговечное соединение в силовых цепях. Артикул clc35-12-10g80t2 соответствует ГОСТ 7386-80 и рассчитан на работу с метрическими болтами М12.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 35 мм2 M12 ГОСТ 7386-80 используется для оконцовки многожильных и одножильных медных проводов и кабелей. Применяется там, где требуется надёжное механическое и электрическое соединение через болтовую зажимную систему. Подходит для установки в распределительных щитах, на шинах, контактах автоматических выключателей, коммутационных аппаратах и оборудовании с высокими токовыми нагрузками - например, на станках, конвейерах, сварочных аппаратах и системах энергообеспечения.

Технические характеристики

• Поперечное сечение кабеля: 35 мм2
• Размер резьбы: М12
• Форма контактной площадки: кольцевая - позволяет плотно прилегать к плоской поверхности зажимного элемента
• Материал: медь М1 - высокая электропроводность и термостойкость
• Защитное покрытие: лужёное - предотвращает окисление меди, увеличивает срок службы в условиях повышенной влажности
• Угол соединения: 180° - прямое расположение кабеля относительно болта, удобно для компактной сборки
• Класс проводника: несколько - совместим с многожильными и одножильными медными жилами
• Количество монтажных отверстий: одно - для одного болта М12
• Наличие смотрового отверстия: да - позволяет контролировать глубину запрессовки жилы после опрессовки
• Номинальный ток: до 170 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 35 мм2 M12 ГОСТ 7386-80 совместим с болтами класса точности 4H/5H и гайками М12. Для монтажа необходимо:

• Зачистить изоляцию с жилы на длину, соответствующую длине гильзы (обычно около 19–21 мм);
• Вставить жилу в гильзу до упора - контроль осуществляется через смотровое отверстие;
• Обжать гильзу специальным клещами с матрицей для сечений 35 мм2;
• Закрепить наконечник болтом М12 на шине или клемме - момент затяжки рекомендуется 35–45 Нм.

Геометрия гильзы имеет внутреннюю фаску - это упрощает введение жилы и снижает риск повреждения провода при зачистке.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, что гарантирует стандартизированные размеры, допуски и качество материала. Соответствует требованиям ПУЭ-7 по допустимому току для медных проводников. Лужёное покрытие снижает риск возникновения переходного сопротивления и перегрева в месте соединения.

Преимущества

• Высокая электропроводность благодаря материалу медь М1
• Стойкость к коррозии за счёт лужёного покрытия - особенно важно во влажных средах
• Смотровое отверстие исключает некачественную опрессовку
• Прямой угол 180° минимизирует радиальные усилия на кабель при закручивании болта
• Соответствие ГОСТ обеспечивает взаимозаменяемость с другими изделиями этого типа

Ограничения применения

• Не предназначены для работы с алюминиевыми жилами - возможна электрохимическая коррозия
• Не подходят для частых демонтажей - лужёная поверхность со временем деформируется при многократном затягивании
• Не использовать в условиях постоянного воздействия открытого пламени или температур выше +105 C
• Не применять в качестве самостоятельного изоляционного элемента - требуют защиты корпусом или изолирующей муфтой

Примеры использования

• Подключение мощных двигателей к частотным преобразователям
• Соединение кабелей питания с входными клеммами УЗО и автоматов номиналом 63А+
• Присоединение заземляющих проводников к контурам заземления
• Монтаж шинных групп в распределительных пунктах промышленных объектов

Практические советы

• Выбирайте обжимные клещи с регулировкой давления - переобжим разрушает медь, недожим вызывает нагрев
• Перед монтажом проверьте посадочный диаметр отверстия под болт М12 - он должен точно соответствовать головке болта
• При использовании в агрессивных средах (например, химпроизводство) дополнительно смазывайте контактную площадку антикоррозийной пастой
• Для многожильных проводов перед обжимом слегка скрутите жилы - так они лучше сохранят форму внутри гильзы
• Arтикул clc35-12-10g80t2 от DKC (ДКС) легко заменяет аналогичные изделия других брендов, если соблюдён ГОСТ 7386-80
