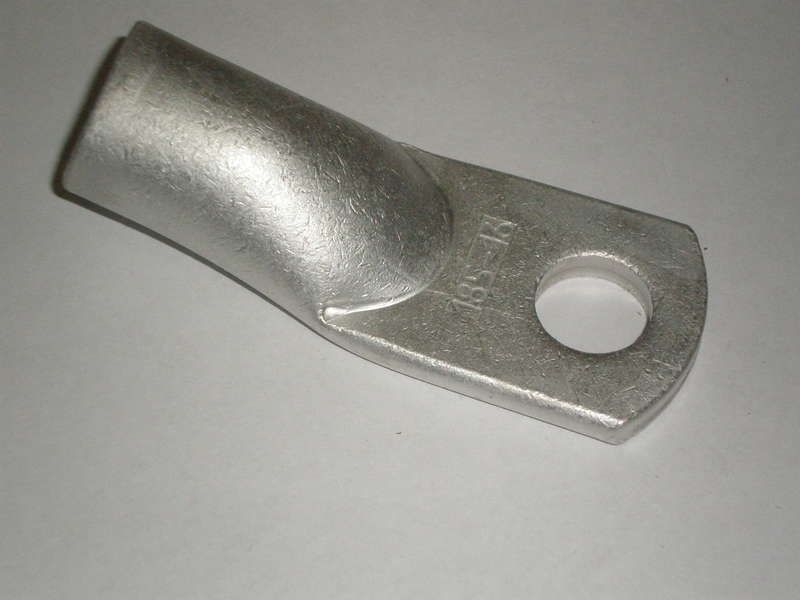

Наконечник луженый ТМЛ 185-16-21 УХЛ3 опрес. медн. CuPRO КЗОЦМ 558316

Наконечник луженый медный ТМЛ 185-16-21 Т2 опрессовочный от КЗОЦМ предназначен для надёжного соединения медных кабелей сечением 185 мм2 с зажимами оборудования через опрессовку. Этот наконечник обеспечивает устойчивый электрический контакт даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Наконечник луженый медный ТМЛ 185-16-21 Т2 опрессовочный используется для оконцевания одножильных и многожильных медных кабелей сечением 185 мм2 перед подключением к шинам, клеммным колодкам, выключателям, автоматическим рубильникам и другому силовому оборудованию. Применяется в распределительных устройствах, на подстанциях, в промышленном оснащении - там, где требуется долговременная надёжность контакта и устойчивость к коррозии.

Технические характеристики

• Сечение жилы: 185 мм2 - соответствует кабелям большой мощности, например, для питания двигателей, трансформаторов, конвейеров;
• Диаметр отверстия: 17 мм - подходит для болтов M16 и аналогичных крепёжных элементов;
• Материал: медь марки М2 - высокая электропроводность, минимальные потери энергии;
• Покрытие: олово (лужение) - предотвращает окисление, улучшает паяемость и снижает переходное сопротивление;
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке, исключает деформацию;
• Диапазон рабочих температур: от -70 C до +45 C - работает в холодных помещениях, на открытых участках, в суровом климате;
• Способ монтажа: опрессовка - требует специального инструмента, создаёт герметичный и механически прочный контакт.

Совместимость и монтаж

Наконечник луженый медный ТМЛ 185-16-21 Т2 опрессовочный совместим с кабелями, имеющими сечение 185 мм2 и состоящими из медных жил. Для монтажа необходима гидравлическая или механическая опрессовка с матрицей, подходящей под размеры этого наконечника. Убедитесь, что инструмент рассчитан на сечение 185 мм2 - недостаточное давление приведёт к плохому контакту, избыточное - к повреждению металла. После опрессовки проверьте качество соединения: нет трещин, вмятин, свободных проволочек. Лужёная поверхность не требует дополнительной обработки перед установкой в клемму.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7385-91 и внутренними стандартами АО «КЗОЦМ». Наконечник не содержит свинца и других токсичных компонентов. Лужение выполнено электрохимическим способом - покрытие плотное, равномерное, устойчивое к механическим воздействиям. Соответствие стандартам гарантирует безопасность при работе под напряжением и соответствие нормам ПУЭ.

Преимущества

• Высокая электропроводность благодаря материалу - медь М2 - минимизирует нагрев при больших токах;
• Лужёное покрытие защищает от коррозии в агрессивной среде - особенно важно в цехах с влажностью, химическими испарениями;
• Кольцевая форма контактной площадки обеспечивает равномерное распределение нагрузки - снижает риск отслоения при вибрации;
• Прочность после опрессовки - соединение не разрушается при частых включениях/выключениях или механических ударах;
• Поддерживается полная линейка от КЗОЦМ - можно легко найти аналоги для других сечений (2,5–240 мм2).

Ограничения применения

• Не применяется для алюминиевых кабелей - отличаются по коэффициенту теплового расширения, возможен разрыв контакта;
• Работает только при температуре до +45 C - при более высоких значениях возрастает риск перегрева и окисления;
• Требует обязательной опрессовки - скручивание или пайка не допускаются, так как нарушают целостность конструкции и снижают надёжность;
• Не рекомендован для постоянного погружения в воду - хотя IP-класс не указан, лужёное покрытие не заменяет герметизации.

Примеры использования

• Подключение медного кабеля 185 мм2 к входному автомату в распределительном щите промышленного цеха;
• Соединение фазного провода двигателя насоса с клеммной колодкой в системе водоснабжения;
• Монтаж заземляющего проводника на шину заземления в подстанции;
• Присоединение кабеля к выводам трансформатора в условиях повышенной запылённости.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки наконечника - лишняя изоляция внутри вызывает плохой контакт;
• Выбирайте матрицу опрессовки по точному соответствию размеру - для ТМЛ 185-16-21 Т2 используйте матрицу, помеченную как “185”;
• Проверяйте глубину вставки кабеля - она должна полностью войти в втулку; если жила торчит - соединение будет ненадёжным;
• После монтажа протестируйте контакт тестером на сопротивление - значение должно быть менее 1 мОм;
• Храните наконечники в сухом месте - даже лужёные изделия могут терять защитные свойства при длительном воздействии влаги и соли.
