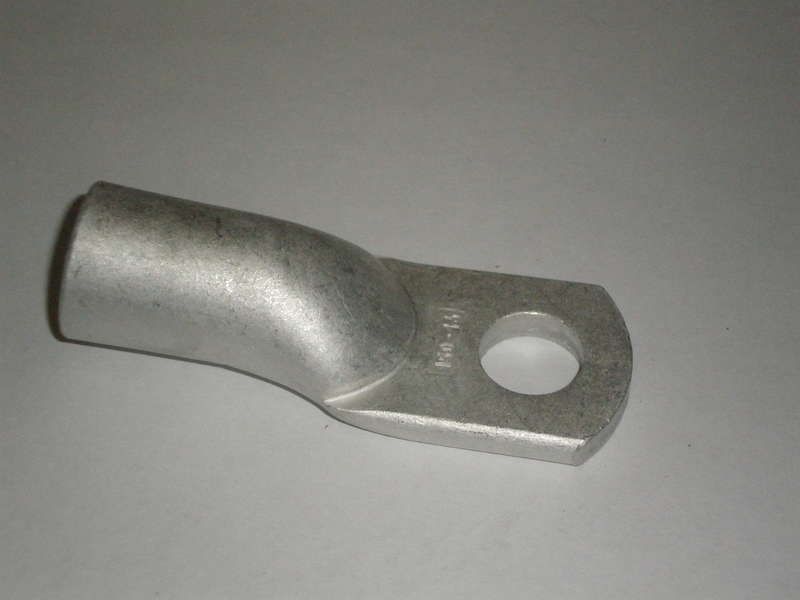

Наконечник луженый ТМЛ 150-16-19 УХЛ3 опрес. медн. CuPRO КЗОЦМ 558216

Наконечник луженый медный ТМЛ 150-16-19 Т2 опрессовочный от КЗОЦМ предназначен для надёжного соединения медных кабелей сечением 150 мм2 через опрессовку. Продукт обеспечивает устойчивый электрический контакт в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

Наконечник луженый медный ТМЛ 150-16-19 Т2 опрессовочный используется для оконцевания одножильных и многожильных медных проводов и кабелей. Применяется там, где требуется прочное, долговечное и малосопротивленное соединение: в распределительных щитах, на шинах, контактах автоматических выключателей, заземлениях, силовых установках.

Технические характеристики

• Сечение жилы: 150 мм2 - подходит для мощных кабелей, используемых в промышленных системах питания
• Диаметр отверстия: 17 мм - соответствует болтам M16, обеспечивает совместимость с большинством стандартных клемм
• Материал: медь марки М2 - высокая электропроводность, минимальные потери энергии
• Покрытие: олово (лужение) - предотвращает окисление, улучшает паяемость и снижает переходное сопротивление
• Способ монтажа: опрессовка - требует специального инструмента, создаёт герметичное механическое соединение
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке, исключает перекосы
• Рабочий температурный диапазон: от -70 C до +45 C - допустимо использование в холодных помещениях и на открытых участках, но не в нагреваемых зонах выше +45 C

Совместимость и монтаж

Наконечник луженый медный ТМЛ 150-16-19 Т2 опрессовочный совместим с кабелями с медными жилами сечением 150 мм2. Для монтажа необходима гидравлическая или механическая опрессовка с матрицей, подходящей под размеры этого наконечника. Убедитесь, что инструмент рассчитан на сечение 150 мм2 - недостаточное давление приведёт к плохому контакту, избыточное - к повреждению металла. После опрессовки проверьте качество соединения: нет трещин, вмятин, свободных проволочек. Лужёная поверхность не требует дополнительной обработки перед установкой на болт.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7385-78 и внутренними стандартами АО «КЗОЦМ». Наконечник не содержит свинца и других запрещённых компонентов. Лужение обеспечивает антикоррозийную защиту, что снижает риск возгорания из-за перегрева в месте соединения. Соответствие стандартам гарантирует безопасность при работе с напряжениями до 1000 В переменного тока.

Преимущества

• Высокая электропроводность благодаря материалу М2 - минимизирует потери энергии
• Оловянное покрытие защищает от коррозии даже во влажной среде - продлевает срок службы
• Кольцевая форма контактной площадки обеспечивает равномерное распределение нагрузки - снижает вероятность деформации
• Устойчивость к температурным колебаниям - работает в суровых климатических условиях
• Готов к использованию без подготовки - не требует пайки, флюсов или дополнительной обработки

Ограничения применения

Наконечник луженый медный ТМЛ 150-16-19 Т2 опрессовочный нельзя применять:

• Для алюминиевых кабелей - материал не совместим, возможна гальванопара
• При температурах выше +45 C - риск разрушения оловянного слоя и увеличения сопротивления
• В местах постоянного воздействия химически активных веществ (например, кислот, щелочей) - лудение может разрушаться
• Без использования опрессовки - просто закручивание на болт приведёт к быстрому ослаблению контакта

Примеры использования

• Подключение силового кабеля 150 мм2 к шине в распределительном щите 10 кВ/0,4 кВ
• Заземление оборудования на промышленной линии с частыми вибрациями
• Соединение кабеля с заземляющей шиной в холодильной камере (при условии температуры ниже +45 C)
• Монтаж в подстанциях, насосных станциях, на конвейерах с высокими токовыми нагрузками

Практические советы

• Перед монтажом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция мешает плотному прилеганию
• Выбирайте инструмент для опрессовки с матрицей, указанной производителем для ТМЛ 150-16-19 - не используйте универсальные клещи
• Проверяйте посадочный диаметр 17 мм на вашем оборудовании - он должен соответствовать болту M16
• Не применяйте этот наконечник в качестве замены для более крупных сечений - перегрузка вызывает перегрев
• Храните в сухом помещении - хотя лужение защищает от коррозии, длительное воздействие влаги может снизить эффективность
