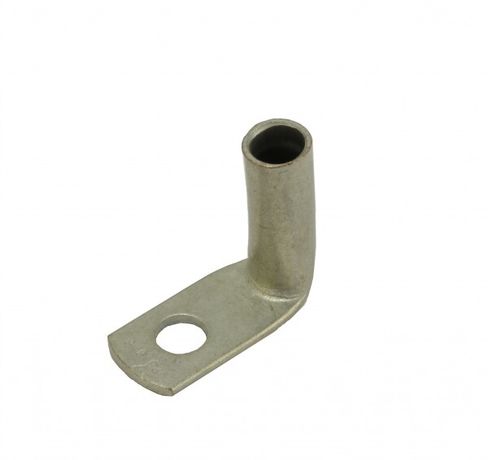

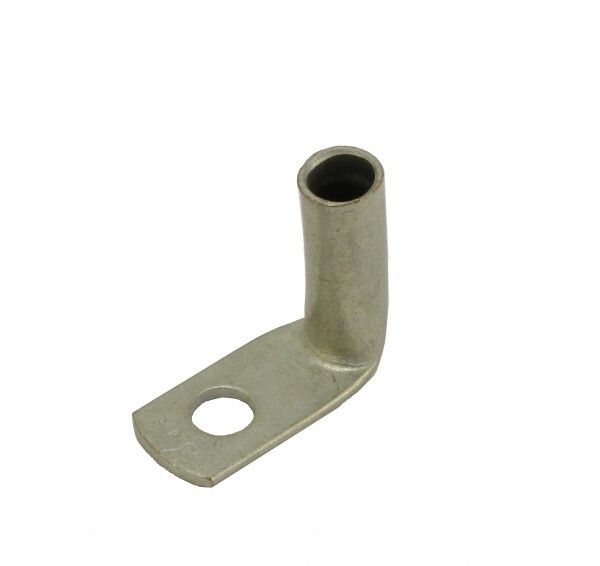

Наконечник медный луженый ТМЛ изогнутый под 90град. 10-6-5 PROxima EKF tml-10-6-5-90

Наконечник медный луженый ТМЛ 10-6-5 (90 градусов) изогнутый от EKF серии PROxima предназначен для надёжного оконцевания медных проводников сечением 10 мм2 методом опрессовки. Угловая форма позволяет компактно подключать кабели в условиях ограниченного пространства, особенно там, где требуется изменить направление тока на 90°.

Назначение и область применения

Этот наконечник используется исключительно для оконцевания медных жил кабелей и проводов перед подключением к зажимам оборудования. Его угловая конструкция решает задачу подключения в плотных распределительных щитах, шкафах управления, силовых ячейках и других местах, где прямой вход невозможен. Применяется в системах до 35 кВ, в том числе в энергообъектах, промышленных станциях и автоматизированных линиях.

Технические характеристики

• Номинальное сечение провода: 10 мм2
• Диаметр отверстия: 6,4 мм - соответствует стандартному болтовому креплению M6–M8
• Угол соединения: 90° - обеспечивает поворот проводника перпендикулярно оси клеммы
• Материал: медь высокой чистоты - гарантирует хорошую проводимость и термостойкость
• Покрытие: лужённое - защищает от окисления, улучшает контакт при многократных подключениях
• Тип монтажа: опрессовка - требует ного пресса, сварка и пайка запрещены
• Форма фланца: кольцевая, тонкая - снижает нагрузку на корпус устройства при затяжке
• Количество монтажных отверстий: одно - совместимо с одиночными болтами
• Наружный диаметр: 8 мм - важно при проверке свободного прохода в клеммах
• Номинальное напряжение: 35 кВ - допустимо применение в средневольтных сетях
• Цвет: серый - визуально отличается от неметаллических аналогов

Совместимость и монтаж

Наконечник ТМЛ 10-6-5 (90 градусов) изогнутый совместим только с медными жилами того же сечения - 10 мм2. Подключение выполняется исключительно через опрессовку специальным прессом с матрицей, подходящей под этот тип наконечника. Нельзя использовать клещи, плоскогубцы или другие инструменты без давления равномерного типа - это вызывает плохой контакт и нагрев. После опрессовки рекомендуется проверить механическую прочность: попробовать слегка потянуть провод - он не должен выскочить.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ 7385-81 и IEC 60947-7-1. Лужёная поверхность предотвращает образование оксидов, что снижает риск перегрева контакта. Сертифицирован для работы в электроустановках до 35 кВ. Соответствует нормам безопасности для промышленного и коммерческого использования.

Преимущества

• Угловая форма экономит место внутри шкафа - идеален для плотной компоновки
• Лужёное покрытие увеличивает срок службы контакта в условиях повышенной влажности
• Тонкий фланец минимизирует риск деформации клеммной колодки при затяжке
• Стандартный диаметр отверстия 6,4 мм - легко заменяет любые аналогичные модели
• Высокая теплопроводность меди обеспечивает минимальные потери при больших токах

Ограничения применения

• Не алюминиевые проводники - возможна гальваническая коррозия
• Запрещена пайка - лудильный слой разрушится, контакт потеряет надёжность
• Не предназначены для частых демонтажей - после нескольких циклов опрессовки металл уплотняется и трескается
• Работают только при температуре окружающей среды от –40C до +70C
• Не следует использовать в открытых участках без защиты от прямого воздействия воды - IP-класс не указан, значит, герметизация должна осуществляться дополнительно

Примеры использования

• Подключение выходных кабелей от трансформаторов в КТП
• Присоединение проводов к клеммам частотных преобразователей в узком месте
• Оконцевание медных жил в распределительных щитах с вертикальной компоновкой
• Соединение с заземляющими шинами в помещениях с высокой влажностью (например, насосные станции)

Практические советы

• Перед установкой обязательно удалите изоляцию точно на длину втулки наконечника - лишняя изоляция мешает качественной опрессовке
• Выбирайте пресс с матрицей, помеченной как “TML” или “угловые наконечники 10 мм2”. Обязательно используйте правильную форму пуансона - круглая, а не плоская
• Проверьте соответствие диаметра отверстия (6,4 мм) болту или шпильке, к которой будете подключать - часто встречаются нестандартные крепления
• При работе в сыром помещении после монтажа смажьте контакт антикоррозийной пастой - даже лужёный наконечник лучше защищён
• Не применяйте несколько таких наконечников рядом без воздушного зазора - они греться друг на друга при большой нагрузке
