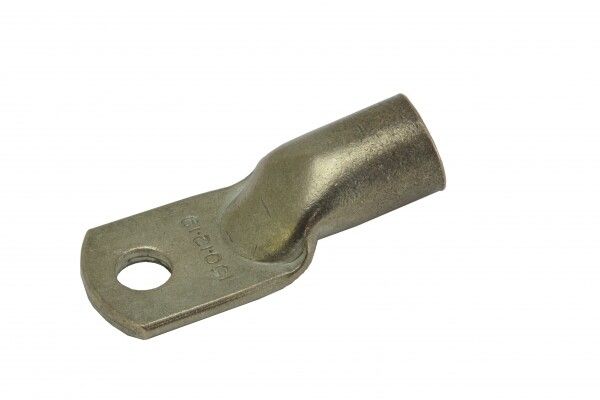

Наконечник медный луженый ТМЛ 10-6-5 EKF PROxima | tml-10-6-5-g

Наконечник медный луженый ТМЛ 10-6-5 от EKF PROxima предназначен для надёжного оконцевания медных жил кабелей и проводов сечением 10 мм2 методом опрессовки, обеспечивая дальнейшее болтовое соединение с оборудованием или шинами. Артикул tml-10-6-5-g соответствует ГОСТ и используется в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник медный луженый ТМЛ 10-6-5 применяется для подготовки медных жил кабелей и проводов к болтовому соединению. Подходит для установки в распределительных щитах, трансформаторах, автоматических выключателях, контакторах и других устройствах, где требуется прочное и долговечное электрическое соединение. Особенно эффективен там, где важна устойчивость к окислению и высокие требования к надёжности контакта.

Технические характеристики

• Номинальное сечение проводника: 10 мм2
• Диаметр отверстия: 6,4 мм - совместим с болтами M6–M8
• Материал: медь марки М2 - высокая электропроводность и механическая прочность
• Покрытие: лужёное - защищает от коррозии и улучшает контактную способность
• Наружный диаметр: 8 мм - позволяет использовать в компактных корпусах
• Форма фланца: кольцевая - равномерное распределение усилия при затяжке
• Тип монтажа: опрессовка - требует специального инструмента
• Исполнение: прямое - удобно для вертикального и горизонтального подключения
• Тонкий фланец: да - снижает габариты и позволяет плотнее прижимать к поверхности
• Номинальное напряжение: 35 кВ - рассчитан на работу в средневольтных сетях
• Количество монтажных отверстий: одно - стандартное решение для однополюсных соединений
• Цвет: серый - визуально отличается от неметаллических элементов

Совместимость и монтаж

Наконечник ТМЛ 10-6-5 совместим с любыми устройствами, имеющими болты диаметром 6–8 мм. Для монтажа необходим инструмент для опрессовки с матрицей, подходящей под сечение 10 мм2 и форму фланца. Перед опрессовкой обязательно снимите изоляцию с жилы точно на длину гильзы - перегрев или недостаточное погружение жилы снижают надёжность соединения. Лужёное покрытие не требует дополнительной смазки, но допускает применение антикоррозийных составов при работе во влажной среде.

Безопасность и стандарты

Произведён согласно ГОСТ 7386-80. Соответствие нормам гарантирует безопасность работы в условиях повышенной нагрузки и температур. Напряжение 35 кВ указывает на класс изоляции и возможность применения в силовых установках, однако сам наконечник не является изолирующим элементом - он должен использоваться внутри закрытых соединений или с соблюдением требований электроустановок.

Преимущества

• Электротехническая медь М2 обеспечивает минимальное переходное сопротивление и термическую стабильность
• Электролитическое лужение предотвращает окисление меди, особенно важно в агрессивных средах
• Штампованная маркировка типа и сечения на каждом изделии исключает путаницу при сборке
• Обязательное снятие фаски на входе упрощает заводку жилы - экономит время при монтаже
• Кольцевой фланец и тонкая форма обеспечивают равномерное давление при затяжке болтом

Ограничения применения

• Не предназначена для многожильных алюминиевых проводов - только для медных жил
• Не рекомендовано использование вне закрытых корпусов без защиты от внешней среды - хотя лужение защищает от коррозии, длительное воздействие воды или химикатов может повредить контакт
• Не подходит для соединений без опрессовки - просто зажатый наконечник не обеспечит нужной механической прочности
• Работает только с болтами соответствующего диаметра - не используйте более крупные болты, чем 8 мм

Примеры использования

• Подключение медных жил кабеля к шинной системе в распределительном щите 10 кВ
• Заводка провода в клеммы автомата или контактора в промышленном контроллере
• Соединение выводов трансформатора с силовой шиной в подстанции
• Присоединение заземляющего проводника к контуру заземления через болтовую клемму

Практические советы

• Перед опрессовкой проверьте соответствие диаметра отверстия (6,4 мм) выбранному болту - не все M6 имеют точный шаг, возможны люфты
• Используйте только инструмент с правильным профилем матрицы - некорректная опрессовка вызывает трещины в меди и потерю контакта
• При установке в герметичных корпусах учтите толщину фланца - она влияет на глубину посадки
• Для частых демонтажей рекомендуется периодически осматривать контакт на предмет потемнения лужёного слоя - при появлении белого налёта замените наконечник
• Артикул tml-10-6-5-g - единственный вариант в серии PROxima с такими параметрами; аналоги других брендов могут иметь другие размеры фланца или отверстия
