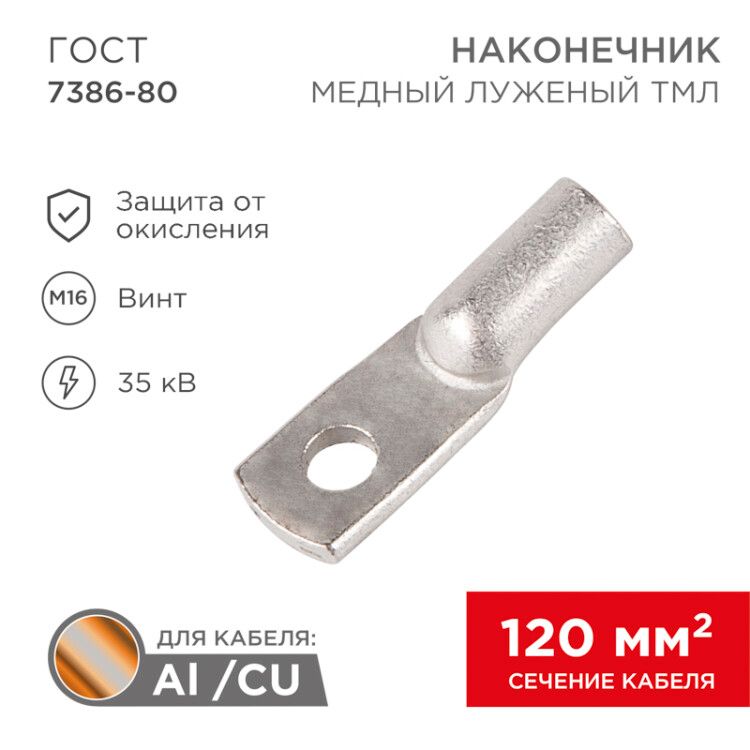

Наконечник медный луженый ТМЛ 120–16–17 (120кв мм - 16мм) ГОСТ 7386-80 (в упак. 25 шт), REXANT 07-5332-5 MEET

Наконечник кабельный трубчатый медный луженый ТМЛ 120–16–17 (120 кв. мм - 16 мм) ГОСТ 7386-80 от бренда REXANT - это надёжный элемент для оконцевания многожильных медных проводников сечением 120 мм2, обеспечивающий прочное и долговечное болтовое соединение. Артикулы etm07-5332-5 и 07-5332-5 соответствуют ГОСТ 7386-80 и предназначены для промышленной и энергетической автоматизации.

Назначение и область применения

Наконечник ТМЛ 120–16–17 используется для подготовки концов многожильных медных кабелей к болтовому соединению. Он позволяет обеспечить плотный и устойчивый контакт между проводом и зажимом оборудования - например, на шинах распределительных щитов, контакторах, автоматах, трансформаторах или силовых клеммах. Применяется в системах высокой мощности: промышленных станках, конвейерах, сварочных установках, системах освещения и электроустановках с большими токами нагрузки.

Технические характеристики

• Номинальное сечение провода: 120 мм2 - подходит для кабелей с такой площадью поперечного сечения медной жилы;
• Размер резьбы: M16 - совместим с болтами и гайками диаметром 16 мм;
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность;
• Покрытие: лужёное - защищает поверхность от окисления, повышает долговечность и улучшает контакт при сборке;
• Форма контактной площадки: кольцевая - равномерно распределяет усилие затяжки болта;
• Тип проводника: многожильный - специально адаптирован для гибких кабелей;
• Угол соединения: 180° - прямой выход провода, удобен для компактной укладки;
• Количество монтажных отверстий: одно - для фиксации одним болтом;
• Внутренний диаметр хвостовика: 17 мм - соответствует внешнему диаметру изоляции кабеля, чтобы он входил в наконечник без перегиба;
• ГОСТ: 7386-80 - соответствие государственному стандарту на трубчатые наконечники.

Совместимость и монтаж

Наконечник ТМЛ 120–16–17 монтируется методом опрессовки специальным инструментом - клещами с матрицей под сечение 120 мм2. Перед опрессовкой необходимо удалить изоляцию с конца кабеля так, чтобы длина оголённой жилы полностью помещалась во внутреннюю часть наконечника (не менее 17 мм). После опрессовки проверьте качество соединения: нет ли трещин, деформаций или выступающих проволочек. Убедитесь, что болт M16 свободно проходит через отверстие и не требует принудительной затяжки. Наконечник не предназначен для одножильных проводов - используйте другие типы для них.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, который регламентирует требования к форме, размерам, механической прочности и электропроводности трубчатых наконечников. Лужёная поверхность снижает риск коррозии в условиях повышенной влажности, однако не заменяет герметичную изоляцию в агрессивных средах. Для работы в помещениях с взрывоопасной средой требуется дополнительная сертификация - данный наконечник не имеет взрывозащиты.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии и нагрев в месте соединения;
• Лужёное покрытие предотвращает образование оксидов, продлевает срок службы и упрощает обслуживание;
• Кольцевая форма контактной площадки исключает перекос при затяжке болта, снижает риск повреждения контакта;
• Прямой угол (180°) позволяет легко направлять кабель в нужном направлении без лишних изгибов;
• Упаковка по 25 штук - удобна для крупных проектов и экономит время на закупке.

Ограничения применения

• Не применяется для алюминиевых проводов - материал наконечника рассчитан только на медь;
• Не рекомендован для частых демонтажей: многократная затяжка/ослабление болта может повредить резьбу в наконечнике;
• Не предназначен для использования вне помещений без защиты от атмосферных воздействий - хотя лужение даёт некоторую защиту, длительное воздействие влаги и соли требует дополнительной изоляции;
• Не подходит для кабелей с сечением меньше 95 мм2 или больше 150 мм2 - возможен перегрев или плохая фиксация.

Примеры использования

• Подключение медного кабеля 4×120 мм2 к шине PE в распределительном щите 0,4 кВ;
• Заводка фазного провода в клемму двигателя мощностью 75 кВт;
• Соединение кабеля питания с выводом трансформатора в цеховой сети;
• Присоединение кабеля к заземляющей шине в подстанции.

Практические советы

• Выбирайте инструмент для опрессовки с точным соответствием матрицы сечению 120 мм2 - некачественная опрессовка вызывает увеличение переходного сопротивления;
• Перед монтажом протестируйте наконечник на пробном кабеле: убедитесь, что хвостовик (внутренний диаметр 17 мм) свободно принимает изоляцию кабеля;
• При использовании в условиях вибрации (например, на станках) примените контргайку или фиксирующую шайбу для предотвращения саморазвинчивания;
• Не допускайте попадания грязи или масла в место опрессовки - это снижает надёжность соединения;
• Храните наконечники в сухом месте - даже лужёные детали могут терять свои свойства при длительном воздействии влаги.
