Наконечник медный луженый ТМЛ 150–12–19 ГОСТ 7386 | UNP41-150-12-19 IEK

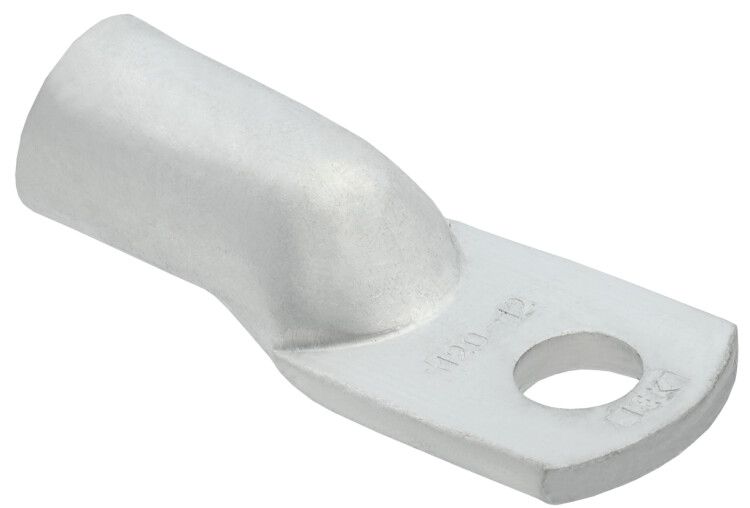

Наконечник медный луженый ТМЛ 150–12–19 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания многожильных медных проводников сечением 150 мм2 с последующим болтовым соединением. Лужёная поверхность обеспечивает устойчивость к коррозии, а форма и размеры соответствуют ГОСТ 7386 - это делает изделие подходящим для промышленных установок, распределительных щитов и силовых цепей до 10 кВ.

Назначение и область применения

Наконечник медный луженый ТМЛ 150–12–19 ГОСТ 7386 используется для оконцевания многожильных медных и алюминиевых проводов перед их соединением с зажимами, шинами или аппаратами через болт. Применяется там, где требуется прочное, долговечное и токопроводящее соединение - например, в силовых щитах, трансформаторных подстанциях, на выводах автоматических выключателей, контакторов и коммутационных устройств.

Технические характеристики

• Материал: медь - высокая проводимость, минимальные потери энергии
• Номинальное сечение провода: 150 мм2 - рассчитан на большие токовые нагрузки
• Диаметр отверстия: 12 мм - совместим с болтами М12
• Защитное покрытие: лужёный - предотвращает окисление меди, улучшает пайку и контакт
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Способ монтажа: опрессовка - гарантирует герметичное и механически прочное соединение
• Тип проводника: многожильный - подходит для гибких кабелей
• Рабочее напряжение: до 10 000 В - допущен для высоковольтных систем
• Угол соединения: прямой - удобен для компактной сборки
• Срок службы: 30 лет - при соблюдении условий эксплуатации
• Цвет: серый - визуальное отличие от неметаллических элементов

Совместимость и монтаж

Наконечник медный луженый ТМЛ 150–12–19 ГОСТ 7386 совместим с многожильными медными и алюминиевыми проводами сечением 150 мм2. Для монтажа применяется специальный пресс-клещи с матрицей, соответствующей размеру наконечника. После опрессовки проверьте качество соединения: отсутствие трещин, плотное прилегание к жиле, отсутствие выпирающих проволочек. Болтовое соединение выполняйте с моментом, рекомендованным производителем оборудования - обычно для М12 это 40–50 Нм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386, что гарантирует соответствие геометрическим параметрам, материалам и испытательным нормам. Работает в температурном диапазоне от –50C до +70C. Устойчив к воздействию влаги и химически активных сред благодаря лужёному покрытию. Сертифицирован для применения в электроустановках до 10 кВ.

Преимущества

• Лужёное покрытие снижает риск окисления - особенно важно во влажных или агрессивных средах
• Высокая теплопроводность меди минимизирует нагрев в месте соединения
• Кольцевая форма контактной площадки исключает перекос при затяжке болта
• Стандартные размеры обеспечивают взаимозаменяемость с другими изделиями по ГОСТ
• Долгий срок службы - до 30 лет - снижает потребность в заменах

Ограничения применения

• Не предназначены для одножильных проводов - возможна деформация жилы при опрессовке
• Не следует использовать с алюминиевыми проводами без переходных вставок - риск гальванической коррозии
• Запрещено применять в условиях постоянного погружения в воду - хотя IP-класс не указан, луд не защищает от длительного контакта с жидкостью
• Не подходит для частых изгибов после монтажа - место соединения становится жестким

Примеры использования

• Подключение медного кабеля 150 мм2 к шине в главном распределительном щите
• Соединение выхода трансформатора с вводным автоматом
• Оконцевание фазных проводников в ячейках КРУ 6–10 кВ
• Присоединение клеммы заземления в промышленном цехе

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы наконечника - лишняя изоляция мешает качественному соединению
• Выбирайте пресс-клещи с матрицей, помеченной для 150 мм2 и диаметром 12 мм
• Проверяйте глубину запрессовки - она должна полностью закрывать жилу, но не задирать её
• При использовании с алюминием - обязательно используйте переходную втулку или антикоррозийную смазку
• После монтажа проверяйте затяжку болта - недостаточно затянутый контакт греется, перегрузка приводит к отказу
• Учитывайте посадочный диаметр 12 мм - он должен точно совпадать с диаметром болта или шпильки
