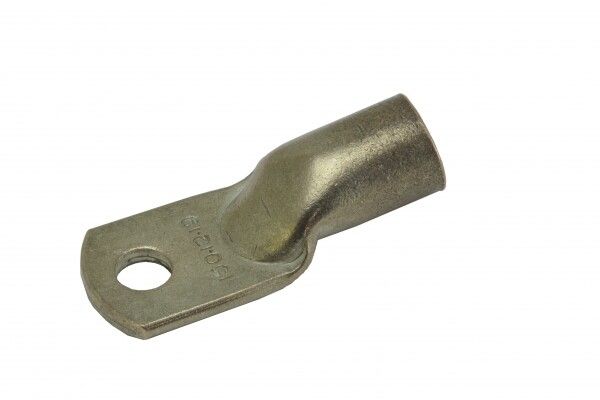

Наконечник медный луженый ТМЛ 35-8-10 EKF PROxima | tml-35-8-10-g

Наконечник медный луженый ТМЛ 35-8-10 от EKF PROxima предназначен для надёжного оконцевания медных жил кабелей сечением 35 мм2 методом опрессовки, обеспечивая прочное и долговечное болтовое соединение с шинами или оборудованием.

Назначение и область применения

Наконечник медный луженый ТМЛ 35-8-10 используется для подготовки медных жил кабелей и проводов к дальнейшему соединению через болты - например, с силовыми шинами, контактами автоматических выключателей, трансформаторами или распределительными щитами. Применяется в энергетике, промышленном оборудовании, системах автоматизации и на объектах с высокими требованиями к надёжности контакта.

Технические характеристики

• Материал: Электротехническая медь марки М2 - обеспечивает высокую электропроводность и механическую прочность.
• Номинальное сечение провода: 35 мм2 - рассчитан на жилы именно этого сечения.
• Внутренний диаметр: 8,4 мм - точно соответствует внешнему диаметру изоляции многожильных проводов сечением 35 мм2.
• Наружный диаметр: 13 мм - позволяет использовать стандартные губки пресса для опрессовки.
• Покрытие: Лужёное - защищает медь от окисления, улучшает контактную способность и снижает переходное сопротивление.
• Форма фланца: Кольцевая - обеспечивает равномерное распределение усилия при затяжке болтом.
• Тонкий фланец: Да - позволяет плотно прижимать наконечник к поверхности без зазора даже при ограниченном пространстве.
• Количество монтажных отверстий: 1 - совместим с одиночными болтовыми соединениями.
• Угол соединения: Специальный угол - обеспечивает удобство сборки в компактных условиях без перегиба жилы.
• Исполнение: Прямое - ось жилы и ось фланца расположены по одной линии.
• Номинальное напряжение: 35 кВ - допустимо применение в сетях до этой величины.
• Цвет: Серый - благодаря лужению, не требует дополнительной маркировки цветом.

Совместимость и монтаж

Наконечник медный луженый ТМЛ 35-8-10 монтируется исключительно методом опрессовки специальным прессом с матрицей, подходящей для диаметра 13 мм. Перед установкой необходимо снять фаску с жилы - это предусмотрено конструкцией и указано производителем. После опрессовки наконечник закрепляется болтом через одно центральное отверстие в фланце. Подходящие болты должны иметь диаметр, соответствующий стандартному отверстию для данного типа наконечника (обычно M8–M10).

Безопасность и стандарты

Произведён в соответствии с ГОСТ 7386-80. Соответствие нормам гарантирует безопасность эксплуатации в электроустановках до 35 кВ. Лужёное покрытие предотвращает образование оксидов, что снижает риск нагрева и возгорания в месте соединения. Все наконечники имеют штампованные маркировки - легко проверить соответствие типоразмера перед установкой.

Преимущества

• Высокая электропроводность меди марки М2 минимизирует потери энергии и нагрев.
• Электролитическое лужение увеличивает срок службы контакта в агрессивных средах (влажность, температурные колебания).
• Штампованная маркировка каждого экземпляра исключает ошибку при подборе.
• Тонкий фланец и специальный угол позволяют работать в плотных конструкциях, где важна компактность.
• Стандартные размеры обеспечивают взаимозаменяемость с другими изделиями по ГОСТ.

Ограничения применения

• Не применяется для алюминиевых жил - материал и форма рассчитаны только на медь.
• Не предназначена для сварки или пайки - только опрессовка.
• Работает только с жилами строго 35 мм2; использование с меньшим или большим сечением нарушает герметичность соединения и создаёт риск перегрева.
• Не рекомендовано применение вне диапазона температур, указанных производителем для оборудования (обычно –40…+70 C).

Примеры использования

• Подключение медных кабелей 3×35 мм2 к шинным блокам в распределительных щитах 10(6)/0,4 кВ.
• Оконцевание жил силового кабеля на входе в частотный преобразователь или двигатель.
• Соединение медных проводников с выводами автоматического выключателя в промышленных пультах управления.
• Монтаж в трансформаторных подстанциях, где требуется надёжный и долговечный контакт при больших токах.

Практические советы

• Перед опрессовкой обязательно удалите фаску с жилы - это облегчает заправку и предотвращает повреждение проводника внутри наконечника.
• Выбирайте пресс с матрицей, соответствующей наружному диаметру 13 мм - некорректный инструмент вызывает плохую опрессовку и повышенное сопротивление.
• Проверьте, чтобы болт, которым будет крепиться наконечник, имел достаточную длину и не задевал соседние элементы.
• При работе в условиях повышенной влажности или химической активности дополнительно контролируйте состояние лужёного слоя - он защищает медь, но при длительном воздействии может истончаться.
• Артикул TML-35-8-10-G - всегда сверяйтесь с этим номером при заказе, особенно если заменяете аналоги других брендов.
