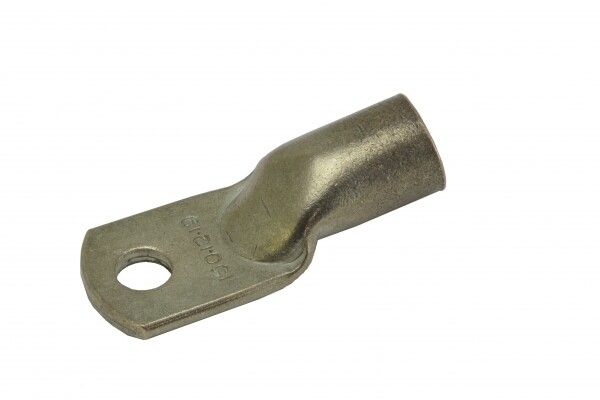

Наконечник медный луженый ТМЛ 4-6-3 EKF PROxima | tml-4-6-3-g

Наконечник медный луженый ТМЛ 4-6-3 от EKF PROxima - это надёжный элемент для оконцевания медных жил сечением 4 мм2 методом опрессовки, обеспечивая прочное и долговечное болтовое соединение с шинами и оборудованием.

Назначение и область применения

Наконечник медный луженый ТМЛ 4-6-3 предназначен для оконцевания одножильных и многожильных медных проводов и кабелей сечением 4 мм2. После опрессовки он позволяет выполнить надёжное болтовое соединение с силовой шиной, клеммной колодкой или другим оборудованием. Применяется в распределительных щитах, трансформаторных подстанциях, промышленном оборудовании и системах автоматизации, где требуется высокая механическая прочность и устойчивость к коррозии.

Технические характеристики

• Номинальное сечение проводника: 4 мм2
• Диаметр отверстия: 6,4 мм - подходит для болта M6
• Материал: медь марки М2 - высокая электропроводность и пластичность
• Покрытие: лужённое - защищает от окисления и улучшает контакт
• Форма фланца: кольцевая - равномерное распределение усилия при затяжке
• Тонкий фланец: да - снижает габариты и удобен для компактного монтажа
• Угол соединения: специальный - обеспечивает правильную ориентацию при установке
• Номинальное напряжение: 35 кВ - допустимо применение в средневольтных сетях
• Количество монтажных отверстий: 1
• Исполнение: прямое - провод вводится параллельно оси фланца
• Наружный диаметр: 5 мм
• Цвет: серый - характерен для лужёных изделий

Совместимость и монтаж

Наконечник медный луженый ТМЛ 4-6-3 совместим с любыми пресс-клещами, поддерживающими матрицы для сечений 4–6 мм2. Для качественной опрессовки используйте клещи с регулируемым давлением и подходящую матрицу. Перед монтажом обязательно снимите фаску с жилы - это предусмотрено конструкцией и облегчает введение провода внутрь трубки. Убедитесь, что глубина запрессовки соответствует длине трубки наконечника. Болт M6 с моментом затяжки до 9 Нм обеспечит надёжный контакт без повреждения фланца.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386-80. Лужёное покрытие снижает риск электрохимической коррозии при контакте с алюминиевыми шинами. Напряжение 35 кВ позволяет использовать наконечник в среднем напряжении, однако важно соблюдать изоляционные зазоры и условия окружающей среды. Серия EKF PROxima прошла проверку на соответствие нормам безопасности для электромонтажных работ.

Преимущества

• Электротехническая медь М2 обеспечивает минимальное переходное сопротивление
• Электролитическое лужение предотвращает окисление и продлевает срок службы
• Штампованная маркировка типа и размера на каждом изделии исключает путаницу при сборке
• Обязательное снятие фаски внутри трубки упрощает ввод жилы и снижает риск повреждения проводника
• Кольцевой фланец с малой толщиной позволяет плотно прижимать наконечник даже в ограниченном пространстве

Ограничения применения

Не применяйте наконечник для алюминиевых жил - материал рассчитан только на медь. Не рекомендуется использование в условиях постоянного воздействия агрессивных химикатов или повышенной влажности без дополнительной защиты. Напряжение 35 кВ допустимо, но требует соблюдения изоляционных норм и наличия соответствующих средств защиты. Не допускается повторная опрессовка - после деформации трубки качество контакта гарантировать нельзя.

Примеры использования

• Подключение медного кабеля 4 мм2 к шине PE в распределительном щите
• Заводка жилы в клеммы выключателя нагрузки или контактора
• Соединение проводов с выводами трансформаторов или частотных преобразователей
• Монтаж в цепях управления станков, конвейеров и других промышленных устройств

Практические советы

• Перед монтажом проверьте, чтобы диаметр жилы не превышал 4 мм2 - перегрузка вызывает плохой контакт и перегрев
• Используйте только пресс-клещи с матрицей, указанной для сечения 4–6 мм2; некорректный инструмент деформирует фланец
• После опрессовки проверьте герметичность соединения - между трубкой и жилой не должно быть зазора
• При работе в условиях влаги или температурных перепадов дополнительно смажьте место контакта антикоррозийной пастой
• Артикул TML-4-6-3-G - сохраняйте его при заказе запасных деталей, так как аналоги могут отличаться по диаметру отверстия или толщине фланца
