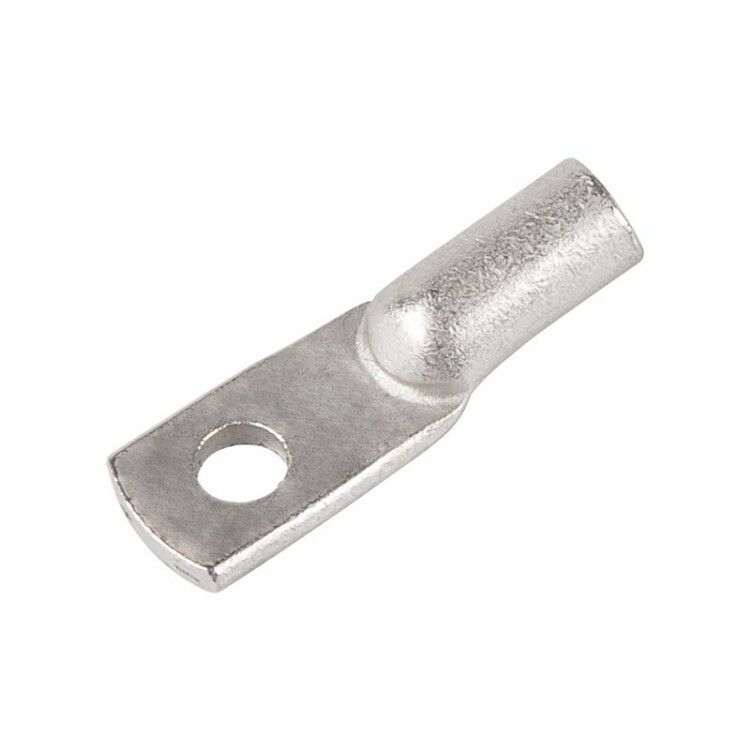

Наконечник ТМЛ 4–6–3 (4 мм² - Ø 6 мм) ГОСТ 7386-80 (в упак. 10 шт.) | 07-5304 REXANT MEET

Наконечник кабельный трубчатый медный ТМЛ 4-6-3 (4 мм2 - 6 мм2) ГОСТ 7386-80 от Rexant - это надёжный элемент для оконцевания многожильных медных проводов с помощью опрессовки, обеспечивающий прочное и долговечное болтовое соединение с шинами или оборудованием. Артикулы etm07-5304 и 07-5304 соответствуют требованиям ГОСТ 7386-80 и предназначены для профессионального монтажа.

Назначение и область применения

Наконечник кабельный трубчатый медный ТМЛ 4-6-3 используется для подготовки концов многожильных медных проводов сечением 4–6 мм2 к дальнейшему соединению через болты. Применяется там, где требуется надёжная передача тока без потерь и нагрева: распределительные щиты, силовые контакторы, автоматические выключатели, шины постоянного и переменного тока, оборудование на производствах и в энергообъектах.

Технические характеристики

• Материал: Электротехническая медь марки М2 - высокая проводимость и механическая устойчивость.
• Покрытие: Лужённое (Sn-Bi) - защищает от окисления, увеличивает срок службы в условиях повышенной влажности и агрессивной среды.
• Сечение провода: 4–6 мм2 - совпадает с типичным сечением медных многожильных кабелей в бытовых и промышленных сетях.
• Диаметр контактного стержня: 6 мм - обеспечивает совместимость с болтами M6 и аналогичными зажимами.
• Внутренний диаметр хвостовика: 3 мм - точно рассчитан под многожильные провода указанного сечения.
• Форма контактной площадки: Кольцевая - равномерное распределение усилия при затяжке болта.
• Угол соединения: 180° - прямое расположение провода относительно точки крепления, удобно для компактной сборки.
• Количество отверстий: Одно - стандартное решение для однополюсных соединений.
• Способ монтажа: Опрессовка - требует специальных клещей, исключает пайку и снижает риск перегрева.
• Тип проводника: Только многожильный - не одножильные провода!
• Количество в упаковке: 10 штук - экономично для партийного монтажа.

Совместимость и монтаж

Наконечник ТМЛ 4-6-3 совместим с любыми устройствами, имеющими болтовые зажимы диаметром до 6 мм. Для установки необходимы гидравлические или механические клещи для опрессовки с матрицей под диаметр 6 мм и сечение 4–6 мм2. Перед опрессовкой необходимо удалить изоляцию на длину, равную глубине хвостовика наконечника - около 15–20 мм. После опрессовки проверьте герметичность соединения: металл должен плотно обхватывать все жилы без выпирающих проводков.

Безопасность и стандарты

Изделие изготовляется согласно ГОСТ 7386-80 - государственному стандарту на наконечники трубчатые медные. Соответствие стандарту гарантирует соответствие механической прочности, электрической проводимости и температурной стойкости. Лужёное покрытие повышает безопасность в помещениях с повышенной влажностью и коррозионной активностью.

Преимущества

• Высокая электропроводность меди минимизирует тепловые потери и нагрев в месте соединения.
• Электролитическое лужение предотвращает образование оксидов, продлевает жизнь контакта даже при циклических нагрузках.
• Прямой угол (180°) упрощает маршрутизацию проводов внутри щита и снижает напряжение изгиба.
• Опрессовка вместо пайки - более надёжное соединение, не боится вибраций и термических циклов.
• Готовый набор из 10 штук - идеально для массового монтажа без необходимости закупать единицы.

Ограничения применения

• Не применяется для одножильных проводов - форма хвостовика рассчитана именно на многожильные жилы.
• Не допускается использование в системах с рабочим напряжением выше класса защиты оборудования - сам наконечник не является изоляционным элементом.
• Запрещено использовать без опрессовки - просто вставление в болтовую клемму вызывает плохой контакт и перегрев.
• Не рекомендован для внешней установки без дополнительной защиты корпуса - хотя лужение защищает от коррозии, длительное воздействие осадков и УФ всё же недопустимо.

Примеры использования

• Подключение входных кабелей питания к главному автомату в этажном щите.
• Присоединение фазных проводов к шине PE/N в распределительном пункте.
• Обвязка двигателей, насосов и конвейеров в заводских линиях.
• Монтаж заземляющего контура в частном доме или производстве.

Практические советы

• Выбирайте клещи с регулировкой давления - слишком слабая опрессовка даёт люфт, слишком сильная - деформирует хвостовик.
• Перед монтажом протестируйте один наконечник: попробуйте вставить болт M6 - он должен проходить свободно, без заеданий.
• Проверяйте целостность лужёного слоя - трещины или пятна оксида говорят о браке или старении.
• Не используйте этот наконечник для алюминиевых проводов - различаются коэффициенты расширения и возможна электрохимическая коррозия.
• Храните в сухом помещении - даже лужёные детали могут окисляться при длительном контакте с влагой.
