Наконечник медный луженый ТМЛ DIN 6-6 PROxima | tml-din-6-6 EKF

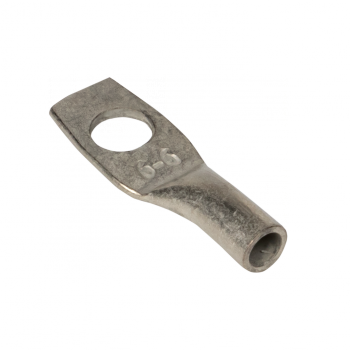

Наконечник медный луженый ТМЛ DIN 6-6 EKF - это надёжный элемент для оконцевания медных проводов сечением 6 мм2, предназначенный для болтовых соединений в силовых цепях. Артикул tml-din-6-6 из серии PROxima обеспечивает устойчивую передачу тока благодаря лужёной меди и точному соответствию стандарту DIN.

Назначение и область применения

Наконечник медный луженый ТМЛ DIN 6-6 EKF используется для оконцевания одножильных и многожильных медных проводов сечением 6 мм2. После опрессовки он позволяет securely закрепить провод в болтовом зажиме - например, на клеммной колодке, автоматическом выключателе, контакторе или шине. Применяется в распределительных щитах, пультах управления, промышленном оборудовании и системах автоматизации.

Технические характеристики

• Номинальное сечение проводника: 6 мм2 - подходит для проводов с такой площадью поперечного сечения
• Диаметр отверстия: 6 мм - совместим с болтами M6
• Материал: медь - высокая электропроводность и термостойкость
• Покрытие: лужёный - предотвращает окисление, улучшает контакт и долговечность
• Тип монтажа: опрессовка - требует специальных клещей, не допускает пайки
• Форма фланца: кольцевая - равномерное распределение усилия при затяжке
• Тонкий фланец: да - снижает габариты, удобен для плотной компоновки
• Угол соединения: специальный угол - обеспечивает правильную ориентацию при установке в ограниченном пространстве
• Количество монтажных отверстий: 1 - один болт для фиксации
• Маркировочная окраска: серый - визуальное отличие от других сечений

Совместимость и монтаж

Наконечник медный луженый ТМЛ DIN 6-6 EKF совместим с болтами M6 и стандартными клеммами, рассчитанными на этот размер. Для монтажа требуется инструмент для опрессовки с матрицей под 6 мм2 - пайка недопустима. Убедитесь, что зачищенная часть провода полностью помещается в трубчатую часть наконечника. Лужёное покрытие не требует дополнительной обработки перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN 46228-1, который регламентирует форму, размеры и механические характеристики кабельных наконечников. Медная основа и лужёное покрытие обеспечивают безопасную работу при температурах до +105 C в нормальных условиях эксплуатации.

Преимущества

• Стандартные размеры - гарантируют совместимость с широким спектром оборудования
• Лужёное покрытие - замедляет коррозию, особенно в условиях повышенной влажности
• Тонкий фланец - экономит место в плотных распределительных щитах
• Чёткая маркировка цветом - ускоряет идентификацию при обслуживании
• Высокая механическая прочность после опрессовки - исключает выпадение провода

Ограничения применения

• Не предназначен для алюминиевых проводов - возможна электрохимическая коррозия
• Не рекомендован для частых демонтажей - многократная затяжка болта может повредить лужёное покрытие
• Не использовать в средах с агрессивными химическими веществами - даже лужёная медь подвержена воздействию кислот и солей
• Требуется обязательное использование опрессовочных клещей - попытки зажать в обычных плоскогубцах приведут к плохому контакту и перегреву

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите освещения
• Заводка медных жил в клеммы контакторов на конвейерах
• Соединение проводов с шиной PE/N в распределительных устройствах
• Фиксация проводов на клеммах частотных преобразователей и пускателей

Практические советы

• Перед опрессовкой зачистите провод точно на длину втулки наконечника - лишняя изоляция нарушает контакт
• Выбирайте клещи с матрицей, помеченной как “6 mm²” - некорректный инструмент вызывает слабую опрессовку
• Проверьте, чтобы провод был полностью заполнен внутри наконечника - видимые промежутки = риск нагрева
• При сборке щита используйте серую маркировку как ориентир: именно так обозначаются наконечники на 6 мм2 в серии PROxima
• Не применяйте смазки или антикоррозийные составы - они нарушают проводимость контакта
