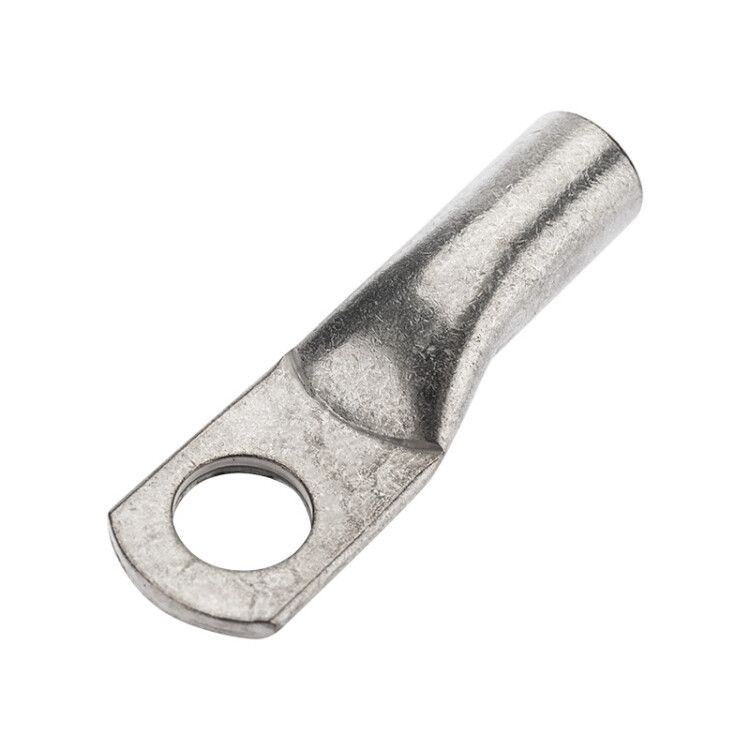

Наконечник медный луженый ТМЛ-Р 2,5–6 (2,5мм² - Ø6мм) (в упак. 10 шт.) | 07-5302-2 Rexant MEET

Наконечник медный луженый ТМЛ-Р 2,5–6 (2,5 мм2 - Ø6 мм), упаковка 10 шт. от бренда REXANT предназначен для надёжного оконцевания медных и алюминиевых проводов сечением 2,5 мм2 через опрессовку, обеспечивая прочное болтовое соединение с клеммами, шинами или оборудованием.

Назначение и область применения

Наконечник медный луженый ТМЛ-Р 2,5–6 используется для подготовки концов проводов к болтовому соединению. Он позволяет исключить ослабление контакта, повреждение жилы при затяжке и снижение проводимости. Подходит для установки на силовые цепях, распределительных щитах, панелях управления, станках, конвейерах и других устройствах, где требуется надёжный и долговечный электрический контакт.

Технические характеристики

• Поперечное сечение провода: 2,5 мм2 - соответствует классу 2 по ГОСТ 22483
• Диаметр отверстия: 6 мм - подходит для болтов M6
• Материал: медь высокой чистоты - обеспечивает низкое переходное сопротивление
• Покрытие: лужёное - предотвращает окисление и коррозию
• Форма контактной площадки: кольцевая - равномерная передача усилия при затяжке
• Угол соединения: 180° - прямое расположение провода относительно болта
• Способ монтажа: опрессовка - требует специальных клещей
• Количество отверстий: одно - для одиночного болтового соединения
• Упаковка: 10 штук в комплекте

Совместимость и монтаж

Наконечник ТМЛ-Р 2,5–6 совместим с проводами из меди и алюминия сечением 2,5 мм2. Для монтажа необходимы гидравлические или механические клещи с матрицей, подходящей под размер 2,5 мм2 и тип “Т” (трубчатый). После опрессовки проверьте качество соединения: металл не должен треснуть, а провод не должен выскальзывать. Убедитесь, что болт M6 плотно фиксирует наконечник без перекоса.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-91 и ГОСТ 22483-2012 для наконечников трубчатых типа ТМЛ. Применение лужёного покрытия снижает риск возгорания из-за нагрева в месте контакта. Наконечник медный луженый ТМЛ-Р 2,5–6 не предназначен для работы в условиях постоянного воздействия открытого пламени или химически активных сред.

Преимущества

• Лужёное покрытие увеличивает срок службы за счёт защиты от окисления
• Высокая теплопроводность меди минимизирует потери энергии
• Кольцевая форма контактной площадки равномерно распределяет нагрузку при затяжке
• Прямой угол (180°) удобен для компактной сборки в ограниченном пространстве
• Стандартный диаметр отверстия 6 мм обеспечивает универсальную совместимость с большинством клемм и шин

Ограничения применения

• Не применяйте для проводов сечением менее 2,5 мм2 - возможна потеря механической прочности
• Не используйте для многожильных проводов сечением более 2,5 мм2 - не обеспечивается полноценная опрессовка
• Запрещено применять в условиях повышенной влажности без дополнительной герметизации - хотя лудь защищает от коррозии, она не заменяет внешнюю изоляцию
• Не допускается использование без опрессовки - просто вставлять провод в отверстие нельзя

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щите
• Присоединение заземляющего провода к шине PE
• Соединение кабеля с клеммной колодкой на частотном преобразователе
• Фиксация провода к токоограничивающему элементу на станке

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки наконечника - лишняя изоляция мешает качественному соединению
• Выбирайте клещи с матрицей, указанной для сечения 2,5 мм2 и типа ТМЛ - некорректный инструмент деформирует наконечник
• Проверяйте посадочный диаметр болта: он должен быть M6, иначе соединение будет слабым
• Храните наконечники в сухом месте - даже лужёное покрытие может терять эффективность при длительном воздействии влаги
• При работе с алюминиевыми проводами рекомендуется использовать антиоксидантную пасту - это продлит срок службы контакта
