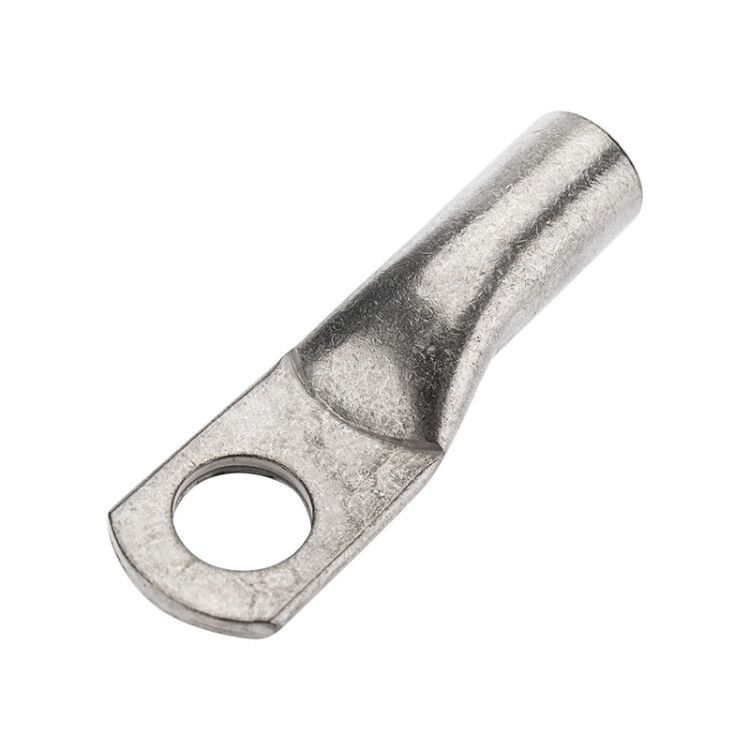

Наконечник медный луженый ТМЛ-Р 4–6 (4мм² - Ø6мм) (в упак. 10 шт.) | 07-5304-2 Rexant MEET

Наконечник медный луженый ТМЛ-Р 4–6 (4 мм2 - Ø6 мм), упаковка 10 шт. от бренда REXANT предназначен для надёжного оконцевания медных и алюминиевых проводов сечением 4 мм2 через опрессовку, обеспечивая прочное болтовое соединение с клеммами и шинами.

Назначение и область применения

Наконечник медный луженый ТМЛ-Р 4–6 используется для подготовки концов проводов к болтовому соединению. Применяется в распределительных щитах, на станках, в пультах управления, в силовых цепях промышленного оборудования и систем автоматизации. Подходит для работы с проводами класса 2 - многожильными, гибкими, часто используемыми в мобильных и вибрационных условиях.

Технические характеристики

• Поперечное сечение провода: 4 мм2
• Диаметр отверстия под болт: 6 мм
• Материал: медь высокой чистоты
• Покрытие: лужёное - тонкий слой олова
• Форма контактной площадки: кольцевая
• Угол соединения: 180° - прямое расположение провода и контакта
• Количество отверстий: одно
• Класс проводника: Класс 2 (многопроволочные жилы)
• Способ монтажа: опрессовка специальным инструментом
• Количество в упаковке: 10 штук

Совместимость и монтаж

Наконечник совместим с проводами сечением 4 мм2, выполненными из меди или алюминия. Для установки требуется пресс-клещи с матрицей, соответствующей размеру наконечника. Убедитесь, что инструмент рассчитан на сечение 4 мм2 и диаметр отверстия 6 мм. После опрессовки проверьте герметичность соединения - металл должен плотно обжать жилу без зазоров. Не допускается использование плоскогубцев или других неспециализированных инструментов - это снижает надёжность контакта.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности для электроустановок до 1000 В. Лужёное покрытие предотвращает окисление меди, что важно для долговременной работы в условиях повышенной влажности. Наконечник не содержит свинца и соответствует RoHS по составу материалов.

Преимущества

• Лужёное покрытие увеличивает срок службы за счёт защиты от коррозии и образования оксидной плёнки
• Высокая электропроводность меди минимизирует потери энергии и нагрев в месте соединения
• Кольцевая форма позволяет равномерно распределить нагрузку при затяжке болта
• Прямой угол (180°) удобен для компактной укладки в щитах и корпусах
• Подходит как для медных, так и для алюминиевых жил - универсальность в монтаже

Ограничения применения

• Не предназначена для одножильных проводов класса 1 - возможна деформация жилы при опрессовке
• Не рекомендуется использовать в условиях постоянного воздействия агрессивных химикатов - луд может повреждаться
• Запрещено применять с проводами большего сечения (например, 6 мм2 и выше) - риск перегрева и разрушения
• Не подходит для частых механических разъединений - после нескольких сборок/разборок контакт теряет надёжность

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите
• Присоединение проводов к шинам PE/N в распределительном устройстве
• Обжим проводов к клеммным колодкам на станках ЧПУ
• Соединение кабелей с заземляющими контурами
• Монтаж в панелях управления с вибрациями - благодаря гибкости жилы класса 2

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки наконечника - лишняя изоляция внутри ухудшает контакт
• Проверяйте посадочный диаметр 6 мм - он должен точно подходить под болт M6 или аналогичную клемму
• Для алюминиевых проводов перед монтажом нанесите антиоксидантную пасту - это продлит срок службы соединения
• Храните наконечники в сухом месте - даже лужёная медь может окисляться при длительном контакте с влагой
• При замене старого наконечника - всегда выбирайте тот же тип: ТМЛ-Р 4–6 от REXANT гарантирует совпадение геометрии и качества
