Наконечник медный OptiKit L-DT-10-6 | 278131 КЭАЗ

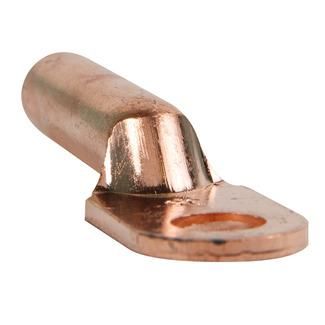

Наконечник медный L-DT-10-6 КЭАЗ предназначен для надежного оконцевания медных проводов и кабелей сечением 10 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где требуется прочное и долговечное соединение - например, в распределительных устройствах, трансформаторах и оборудовании КЭАЗ Optima.

Назначение и область применения

Наконечник медный L-DT-10-6 КЭАЗ используется для создания электрического контакта между медным проводом и зажимом, шиной или другим элементом коммутационной аппаратуры. Подходит для работы в высоковольтных системах до 10 кВ. Часто применяется в энергетике, промышленном оборудовании, подстанциях и на объектах с жесткими требованиями к надежности соединений.

Технические характеристики

• Поперечное сечение провода: 10 мм2
• Диаметр отверстия: 6 мм - соответствует болтам M6
• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Форма контактной площадки: кольцевая - позволяет равномерно распределить нагрузку при затяжке
• Номинальное напряжение: до 10 000 В
• Угол соединения: прямолинейный - удобен для компактной укладки в шкафах и щитах
• Рабочий температурный диапазон: от –40 C до +80 C - выдерживает экстремальные условия
• Покрытие: без покрытия - требует защиты от коррозии в агрессивных средах
• Цвет изоляции: серый - визуальное отличие от других типов, но сам наконечник не имеет изоляционной оболочки

Совместимость и монтаж

Наконечник медный L-DT-10-6 КЭAZ совместим с проводами меди сечением 10 мм2. Для установки необходимо:

• Зачистить конец провода на длину, соответствующую гильзе наконечника (обычно 15–20 мм)
• Вставить провод в наконечник до упора
• Обжать специальным прессом с матрицей под диаметр 6 мм и сечение 10 мм2
• Не использовать плоскогубцы - это снижает механическую прочность и увеличивает риск перегрева

Подходит для крепления на болты М6. Учитывайте, что диаметр отверстия 6 мм исключает использование более крупных крепежей - например, М8.

Безопасность и стандарты

Изделие соответствует требованиям к применению в сетях до 10 кВ. Несмотря на отсутствие внешней изоляции, безопасность обеспечивается правильным монтажом и использованием в закрытых распределительных устройствах. Соответствует общепринятым нормам для медных наконечников в промышленной электротехнике.

Преимущества

• Высокая электропроводность благодаря чистой меди - минимизация потерь и нагрева
• Прямолинейная форма - экономия места в плотных сборках
• Кольцевая контактная площадка - равномерное давление при затяжке, снижение риска повреждения контактов
• Широкий температурный диапазон - работает в холодных и жарких условиях без изменения характеристик
• Производится КЭАЗ - проверенная технология и контроль качества на заводе

Ограничения применения

• Не предназначена для алюминиевых проводов - возможна электрохимическая коррозия
• Отсутствие покрытия делает её восприимчивой к окислению во влажных или химически активных средах - рекомендуется смазывать контактную поверхность антикоррозийной пастой
• Не следует использовать с проводами меньше 10 мм2 - существует риск плохого обжима и выпадения провода
• Не является изолированным изделием - требует дополнительной защиты (например, термоусадкой или кожухом) при открытой прокладке

Примеры использования

• Подключение медных кабелей к шинам в распределительных щитах 6–10 кВ
• Присоединение выводов трансформаторов и реакторов
• Сборка силовых цепей в промышленных станках и конвейерах
• Монтаж в аппаратуре серии OptiKit L/C от КЭАЗ

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода и диаметра отверстия - даже небольшое расхождение снижает надежность
• Для длительной службы в условиях повышенной влажности используйте контактную смазку типа Литол или аналогичную
• Проверяйте качество обжима: после сжатия провод не должен свободно двигаться внутри наконечника
• Артикул 278131 - единственный номер для заказа этого конкретного исполнения; другие модели с таким же обозначением L-DT-10-6 от других производителей могут иметь отличающиеся допуски
• Храните наконечники в сухом месте - медь легко окисляется при воздействии воздуха и влаги
