Наконечник медный OptiKit L-DT-150-14 | 278139 КЭАЗ

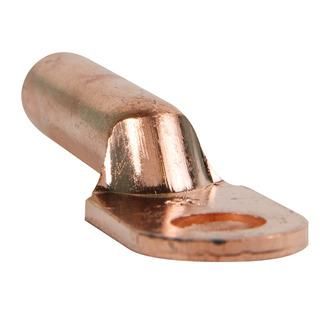

Наконечник медный L-DT-150-14 КЭАЗ предназначен для надёжного оконцевания медных проводов и кабелей сечением 150 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна механическая прочность и высокая токовая нагрузка - например, в распределительных устройствах, трансформаторах и шинных системах. Артикул 278139 соответствует серии OptiKit L/C от КЭАЗ.

Назначение и область применения

Наконечник медный L-DT-150-14 КЭАЗ используется для создания долговечного электрического контакта между медным проводом и зажимом оборудования. Подходит для работы в силовых установках постоянного и переменного тока до 10 кВ. Часто применяется в энергетике, промышленном оборудовании, подстанциях, а также при сборке щитов и коммутационных устройств.

Технические характеристики

• Поперечное сечение провода: 150 мм2 - обеспечивает пропускание больших токов без перегрева;
• Диаметр отверстия: 14 мм - совместим с болтами и зажимами стандарта M14;
• Материал: медь - высокая электропроводность и термостойкость;
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке;
• Номинальное напряжение: 10 000 В - рассчитан на работу в сетях среднего напряжения;
• Рабочий температурный диапазон: от –40 C до +80 C - устойчив к экстремальным условиям;
• Угол соединения: прямолинейный - удобен для компактной укладки в шинах и корпусах;
• Покрытие: без покрытия - требует защиты от коррозии в агрессивных средах;
• Цвет изоляции: серый - визуальное отличие от других типов, не является изоляцией самого наконечника.

Совместимость и монтаж

Наконечник L-DT-150-14 КЭАЗ совместим с медными проводами сечением от 10 до 300 мм2. Для монтажа требуется специальный пресс-клещи с матрицей под размер 150 мм2. Перед опрессовкой необходимо полностью удалить изоляцию с конца провода. Убедитесь, что глубина входа в гильзу соответствует длине жилы - недостаточная или избыточная опрессовка снижают надёжность контакта. Диаметр отверстия 14 мм позволяет использовать болты М14, шпильки или зажимы аналогичного размера.

Безопасность и стандарты

Изделие соответствует требованиям к применению в сетях до 10 кВ. Произведён в соответствии с технологическими нормами КЭАЗ для промышленного оборудования. Отсутствие покрытия требует контроля условий эксплуатации - в условиях повышенной влажности или химической активности рекомендуется дополнительная антикоррозийная обработка.

Преимущества

• Высокая теплопроводность меди гарантирует минимальные потери при передаче тока;
• Кольцевая форма контактной площадки исключает деформацию при затяжке и увеличивает срок службы контакта;
• Широкий диапазон допустимых сечений (10–300 мм2) делает изделие универсальным для множества задач;
• Стандартный диаметр отверстия 14 мм обеспечивает широкую совместимость с промышленной фурнитурой;
• Производство КЭАЗ гарантирует точность геометрии и качество материала.

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен электрохимический эффект и разрушение контакта;
• Отсутствие покрытия делает её чувствительной к коррозии в агрессивных средах (промышленные цеха с паром, солёным воздухом, химикатами);
• Не следует использовать в условиях частых вибраций без дополнительной фиксации - риск ослабления контакта;
• Запрещено использование с напряжением выше 10 кВ - риск пробоя и аварии.

Примеры использования

• Подключение медных кабелей к шинам в распределительных пунктах 6–10 кВ;
• Присоединение выводов трансформаторов и реакторов;
• Монтаж заземляющих контуров в крупных объектах;
• Сборка силовых ячеек КРУ и КРУН;
• Подключение клеммных колодок в промышленных контроллерах и преобразователях частоты.

Практические советы

• Перед установкой проверьте соответствие сечения провода - даже небольшое отклонение влияет на плотность опрессовки;
• Обязательно используйте пресс с правильно подобранной матрицей - для 150 мм2 нужна именно эта пара;
• Если работаете во влажной среде, смажьте контактную поверхность токопроводящей смазкой (например, типа Kontakt-Kraft) и закройте место соединения герметиком;
• Проверяйте момент затяжки болта - переусиливать нельзя, чтобы не повредить резьбу или сам наконечник;
• Артикул 278139 - единственный номер для заказа этого конкретного исполнения; другие модели с похожим названием могут иметь другой диаметр или сечение.
